PCBA управления цифровым вводом/выводом промышленного Ethernet

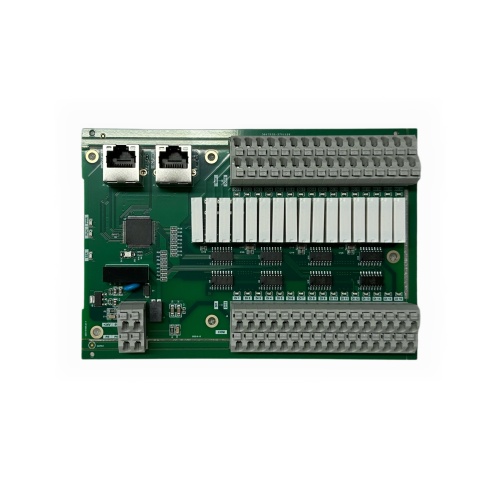

Плата управления цифровым вводом-выводом Industrial Ethernet предназначена для сбора сигналов, управления цифровыми входами и выходами, а также сетевой связи в системах промышленной автоматизации. Плата оснащена двумя интерфейсами Ethernet RJ45, несколькими клеммами для полевой проводки, основным управляющим микроконтроллером, многоканальными сигнальными цепями и входом питания 24 В на одной печатной плате FR-4. Четко обозначенные положения каналов DI и DO позволяют плате подключаться к внешним датчикам, переключателям, исполнительным механизмам и другим промышленным устройствам и обмениваться данными управления с хост-системой через соединение Ethernet.

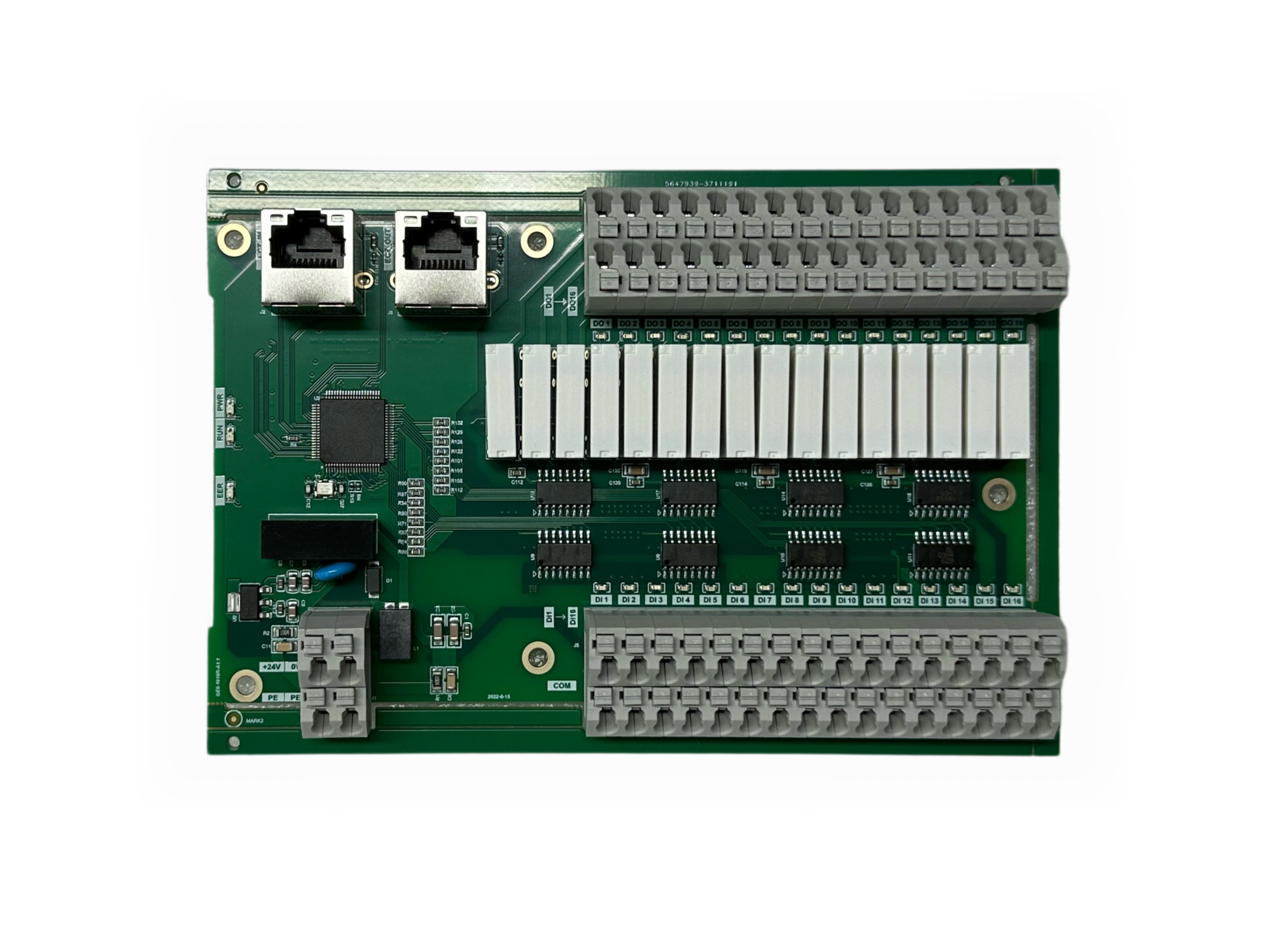

PCBA обеспечивает несколько цифровых входных и выходных каналов, установленных в отдельных секциях схемы. Видимая маркировка каналов проходит от DI1 до DI16 и от DO1 до DO16, а клеммы COM обеспечивают общие соединения для полевой проводки. Несколько микросхем и дискретных компонентов расположены поперек сигнальных каналов для формирования входного сигнала, изоляции и управления выходным сигналом в соответствии с схемотехникой. Эта архитектура поддерживает расширение ПЛК, управление промышленным оборудованием, системы удаленного ввода-вывода, автоматизированное производственное оборудование и приложения распределенного сбора сигналов.

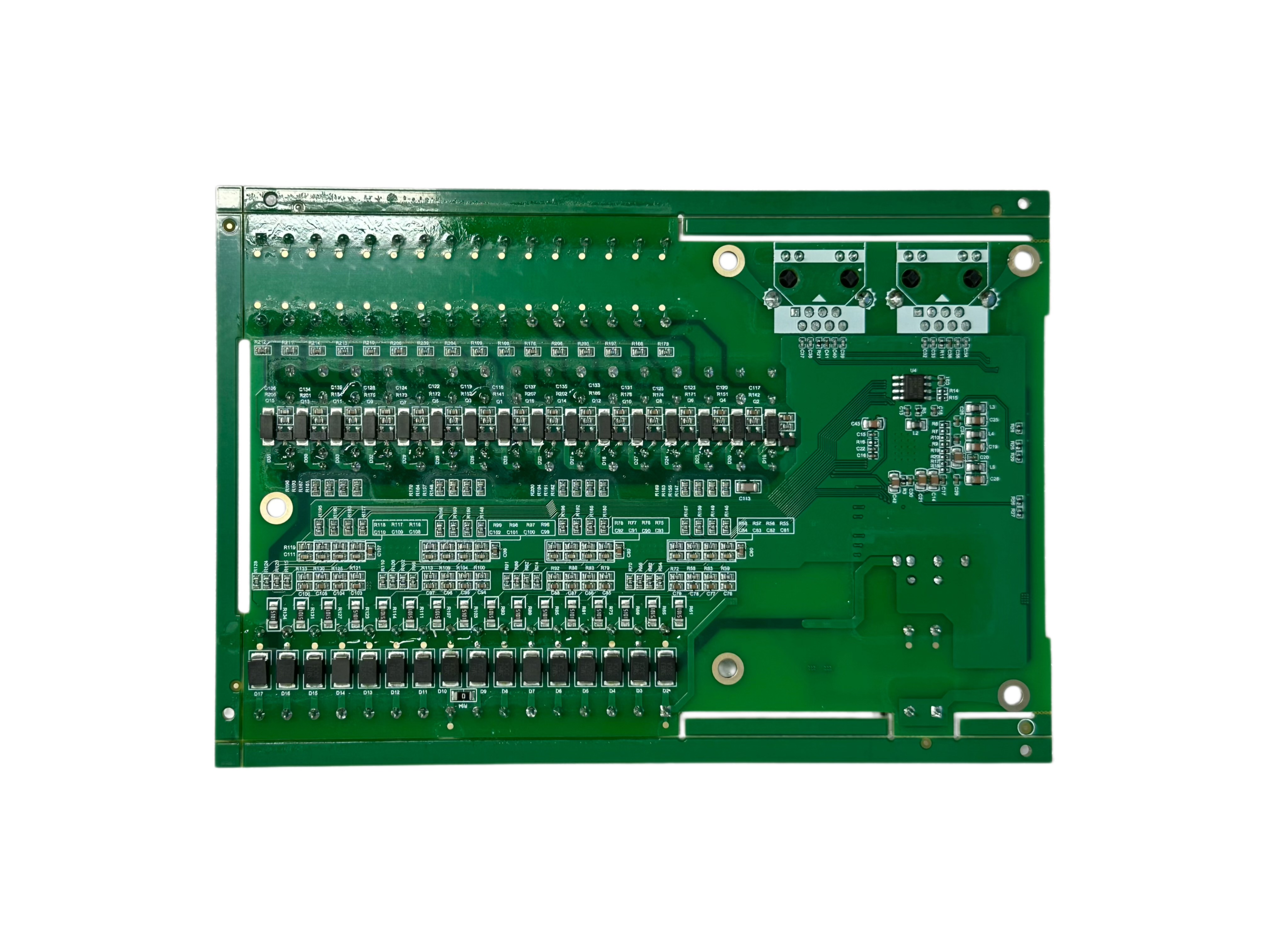

Сборка сочетает в себе плотную схему поверхностного монтажа и множество механически надежных интерфейсов для сквозных отверстий. Микроконтроллеры, устройства обработки сигналов, резисторы, конденсаторы, диоды и другие небольшие электронные компоненты монтируются посредством SMT-обработки. Разъемы RJ45, длинные клеммные колодки, разъемы питания и другие крупные интерфейсные компоненты делают сборку DIP еще одним ключевым этапом производственного процесса. Такая смешанная конструкция позволяет компактным электронным схемам и надежным полевым соединениям использовать одну и ту же промышленную плату управления.

При сборке печатной платы со сквозными отверстиями большие клеммные колодки и коммуникационные разъемы требуют стабильного расположения компонентов и равномерных паяных соединений. После установки в промышленное оборудование эти детали подвергаются неоднократному монтажу кабеля, вставке разъема и механическому воздействию. Таким образом, контролируемый процесс сборки THT обеспечивает как качество электрических соединений, так и механическую надежность. Проверка также может охватывать выравнивание разъемов, паяные соединения, сборку каналов, чувствительные к полярности компоненты и общее состояние схемы цифрового входа/выхода.
