PCBA управления питанием переменного тока и фильтра

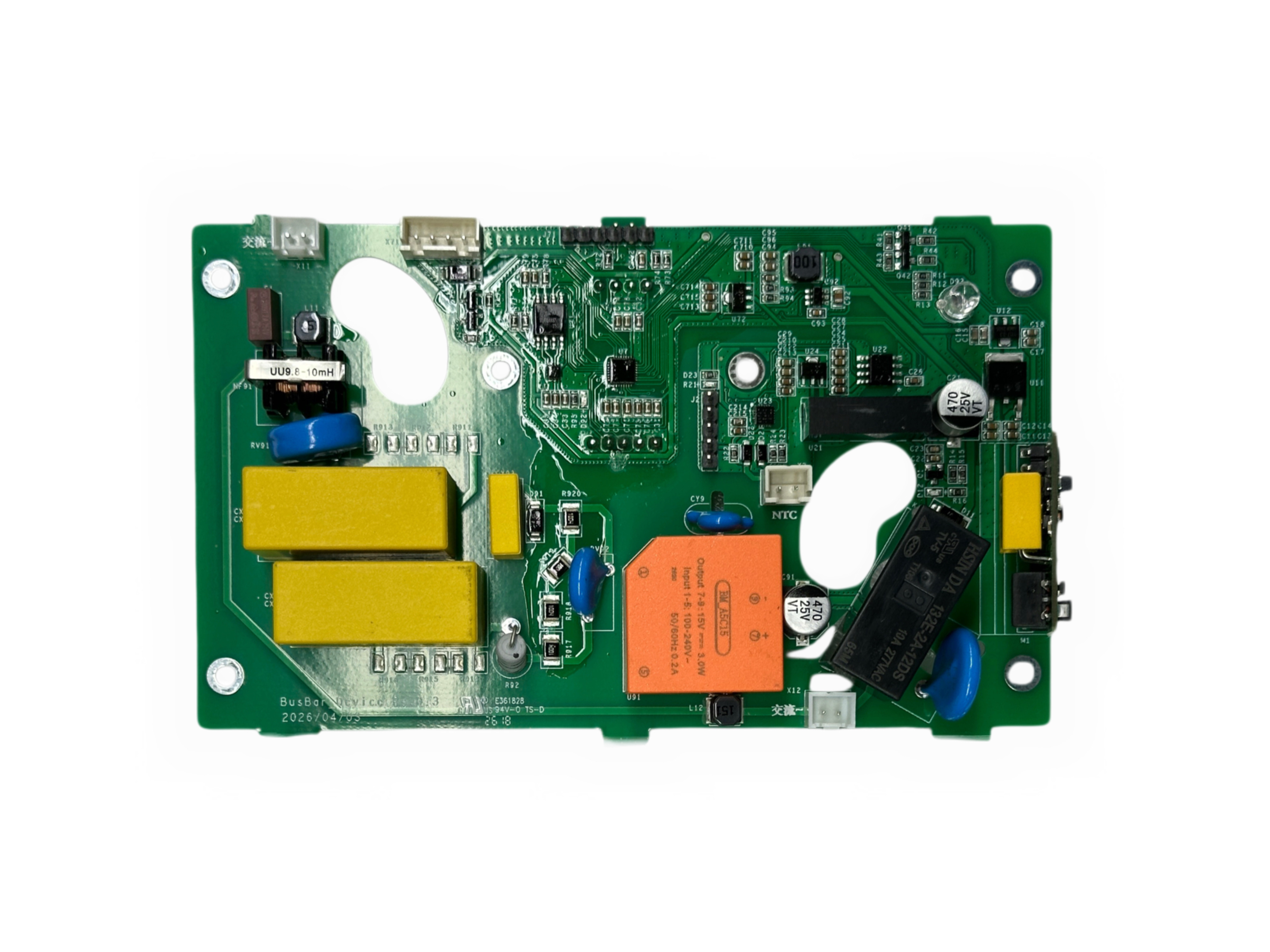

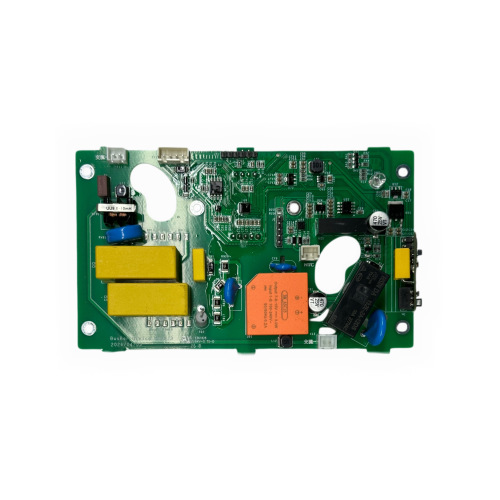

Это печатная плата управления питанием переменного тока и фильтра для обработки мощности на стороне сети в мощном электронном оборудовании. Плата объединяет в одном блоке формирование входного переменного тока, фильтрацию, схемы защиты и релейное переключение питания. Его компоновка включает выделенные силовые секции, широкие токопроводящие пути и нестандартные вырезы в печатной плате для удовлетворения электрических и механических потребностей установленных компонентов.

Плата силового фильтра содержит магнитный компонент UU9,8-10 мГн, большие пленочные конденсаторы, схему NTC, компоненты подавления перенапряжений, электролитические конденсаторы и силовое реле вместе с вспомогательной управляющей электроникой. Эти компоненты образуют секции входной фильтрации переменного тока и секции управления мощностью. Они кондиционируют входное питание и переключают подключенные пути питания в соответствии с конструкцией оборудования. Точное входное напряжение, номинал реле, допустимый ток и характеристики защиты зависят от окончательного электрического проекта и не могут быть определены только на основе платы.

Крупные силовые компоненты делают сборку печатной платы со сквозными отверстиями важной частью производственного процесса этой печатной платы. Сборка THT обеспечивает механическую поддержку таких компонентов, как магнитные устройства, реле, конденсаторы и разъемы, а сборка SMT обеспечивает компактные компоненты управления и сигнализации. Таким образом, процессы пайки DIP могут осуществляться параллельно с производством поверхностного монтажа для обработки смешанной структуры компонентов платы.

Плата сочетает в себе фильтрацию переменного тока, схему защиты от перенапряжений и релейное переключение на одной силовой плате, поэтому она может выступать в качестве специальной секции обработки мощности в более крупном оборудовании. Номиналы компонентов, конфигурация реле, положения соединений, вырезы на печатной плате и расположение линий питания могут быть адаптированы к электрическим и механическим потребностям различных энергосистем.
