PCBA управления ЖК-дисплеем с клавиатурой

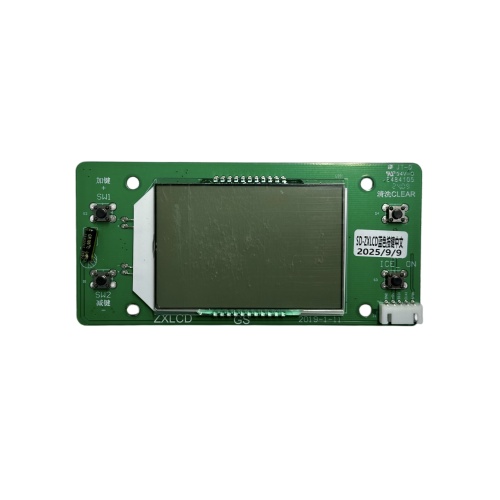

Плата управления ЖК-дисплеем с клавиатурой представляет собой плату пользовательского интерфейса для коммерческих автоматов по производству напитков и другого оборудования, для которого требуется работа на основе ЖК-дисплея и отображение состояния. Большой ЖК-модуль занимает основную часть передней панели, а вокруг дисплея расположены четыре тактильных переключателя для непосредственного ввода данных пользователем. Плата содержит визуальную информацию, настройку параметров, управление очисткой и рабочие команды в компактном прямоугольном интерфейсе.

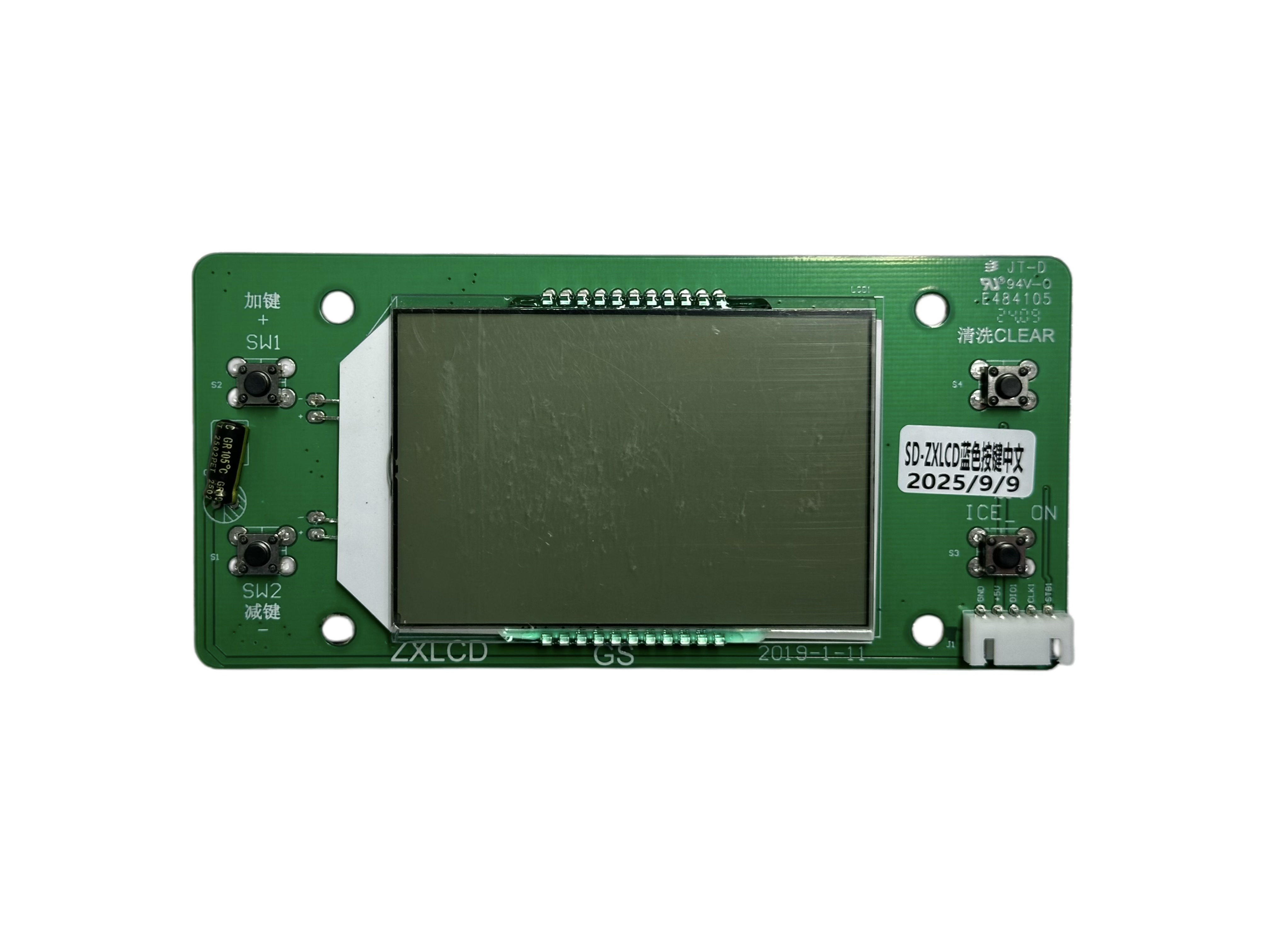

На передней стороне четко обозначены функции SW1 «Добавить», SW2 «Уменьшить», «ОЧИСТИТЬ» и «ICE-ON». Эти кнопки позволяют оператору регулировать настройки и выбирать функции машины в соответствии с конечной программой оборудования. ЖК-дисплей обеспечивает большую информационную область, чем обычный цифровой ламповый дисплей, и может отображать более гибкую рабочую информацию в зависимости от настроенного содержимого дисплея. Белый разъем на краю платы обеспечивает электрическое соединение между панелью дисплея и контроллером основного оборудования.

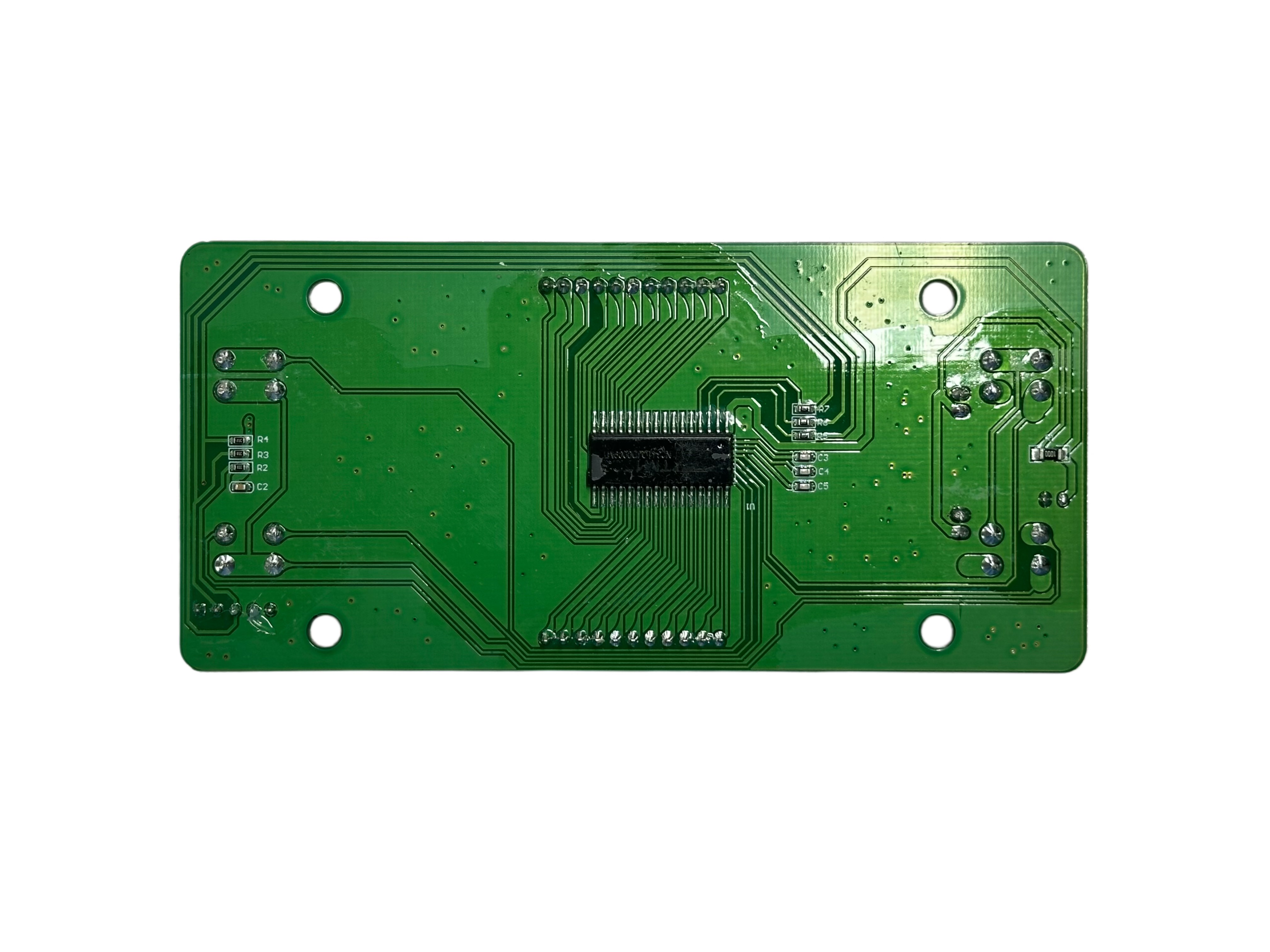

На обратной стороне находится микросхема основного драйвера дисплея вместе с вспомогательными резисторами и конденсаторами. Множественные трассы сигнала соединяют схему драйвера с областью терминала ЖК-дисплея, входами клавиатуры и внешним разъемом. Такая компоновка отделяет передний рабочий интерфейс от большей части вспомогательных электронных схем на задней стороне печатной платы. Вокруг платы также расположены четыре монтажных отверстия для установки за передней панелью оборудования.

Производственный процесс объединяет производство SMT со сборкой DIP. Микросхемы поверхностного монтажа и пассивные компоненты монтируются посредством поверхностного монтажа, тогда как ЖК-модуль, тактильные переключатели и разъем требуют сборки на печатной плате со сквозными отверстиями из-за их структуры компонентов. Этот смешанный подход к сборке THT подходит для панелей управления, поскольку компоненты интерфейса, управляемые пользователем, часто требуют стабильного механического монтажа, а секция электронного управления выигрывает от компактной конструкции для поверхностного монтажа.

Для индивидуальных проектов тип ЖК-дисплея, содержимое дисплея, количество кнопок, функции клавиш, размеры печатной платы, определение разъема, монтажное положение и требования к связи могут соответствовать спецификациям заказчика. Производственные услуги включают изготовление печатных плат, поиск компонентов, размещение SMT, вставку и пайку сквозных отверстий, программирование, проверку и функциональное тестирование. Производство OEM и ODM может следовать файлам Gerber клиента, данным спецификации, встроенному ПО, образцам или полным требованиям к дизайну. Во всем индивидуальном производственном процессе используются процессы, не содержащие свинца и галогенов.
