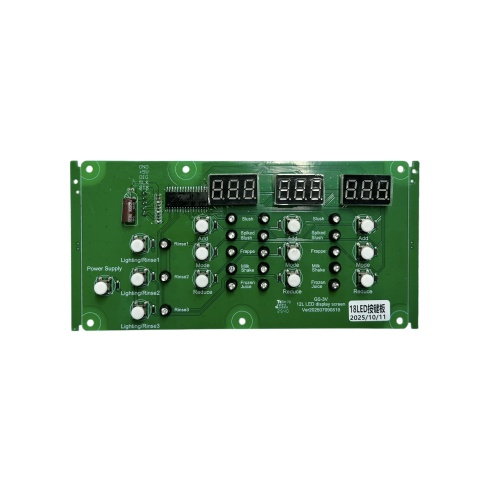

PCBA с тремя баками для слякоти на 12 л.

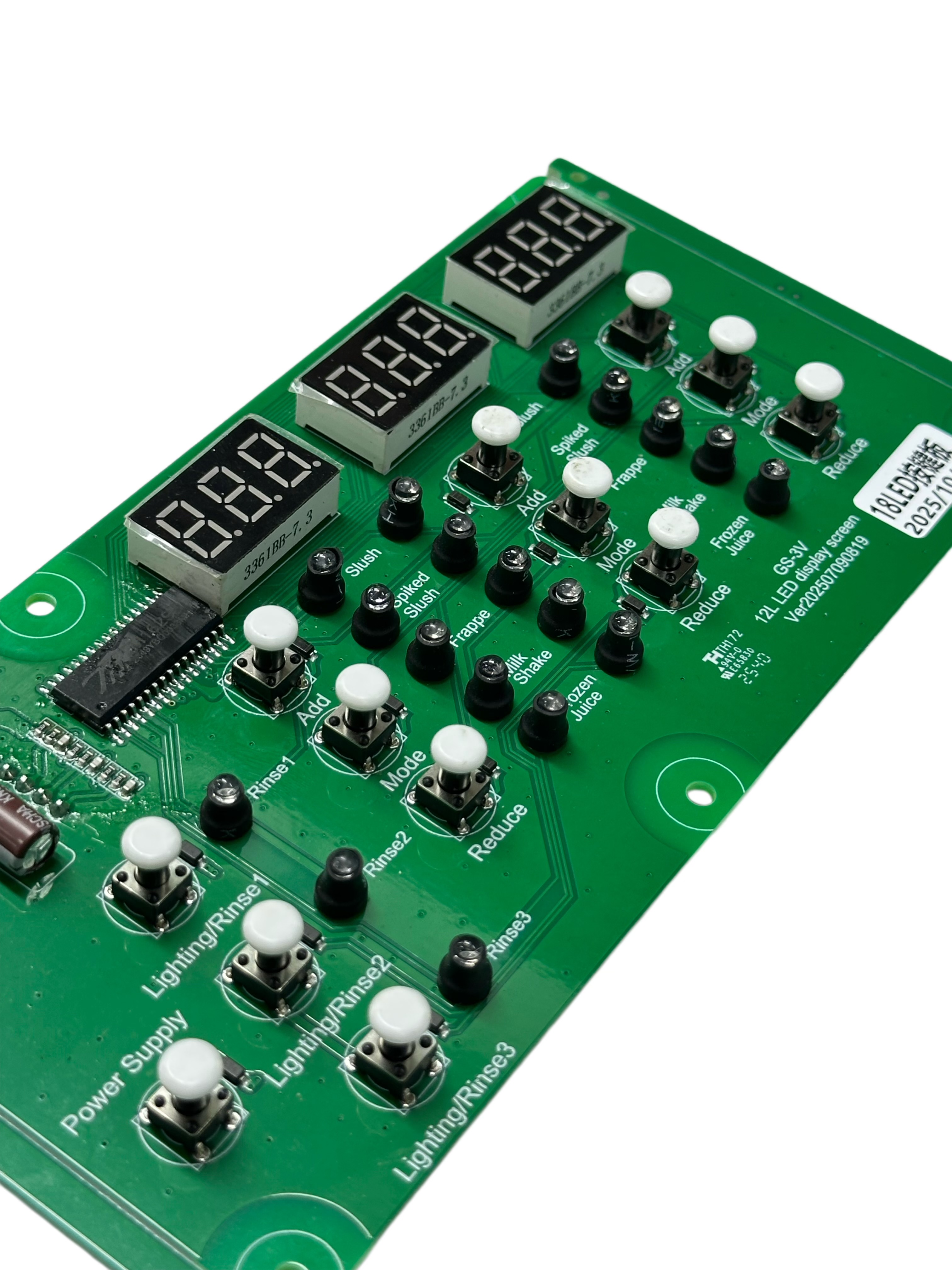

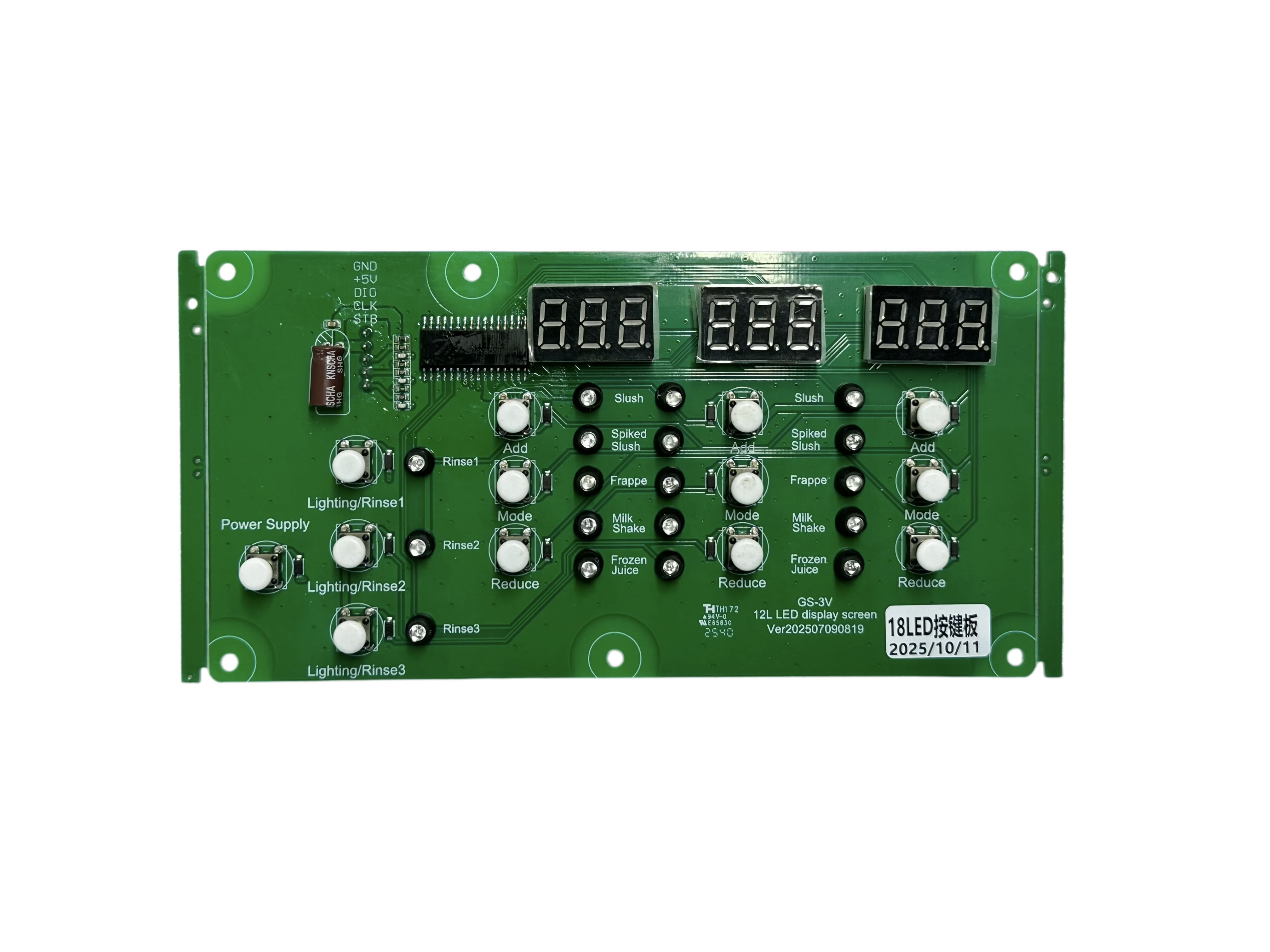

PCBA с тремя резервуарами для слякоти объемом 12 л представляет собой плату интерфейса оператора для коммерческих машин для слякоти с тремя резервуарами и оборудования для замораживания напитков. Плата оснащена тремя независимыми трехразрядными светодиодными дисплеями, несколькими тактильными кнопками, светодиодами-индикаторами состояния, микросхемой драйвера дисплея и сигнальным разъемом на одной прямоугольной печатной плате FR-4. Три секции дисплея обеспечивают отдельную визуальную информацию для различных резервуаров для напитков, а кнопки на передней панели позволяют пользователям выбирать режимы работы и настраивать параметры машины через централизованный интерфейс передней панели.

Панель управления предоставляет отдельные функции для каждого резервуара. Видимые кнопки «Добавить», «Режим» и «Уменьшить» поддерживают настройку параметров и выбор режима работы, а отдельные светодиоды показывают режимы «Слякоть», «Спайк с шипами», «Фраппе», «Молочный коктейль» и «Замороженный сок». Отдельные элементы управления Освещение/Полоскание1, Освещение/Полоскание2 и Освещение/Полоскание3 соответствуют трехканальной конструкции машины. Кнопка питания также находится на плате. Такая компоновка позволяет PCBA обрабатывать пользовательский ввод, индикацию рабочего состояния и функции многоканального отображения для коммерческого оборудования для замороженных напитков.

Плата обменивается данными с главным контроллером машины через видимый интерфейс GND, +5 В, DIO, CLK и STB. Драйвер дисплея и вспомогательные электронные компоненты обрабатывают сигналы дисплея и клавиатуры, а основная система управления выполняет соответствующие функции оборудования. Такое разделение делает PCBA подходящей для приложений с передней панелью, где несколько каналов напитков должны управляться с одного интерфейса. На печатной плате также имеется несколько монтажных отверстий и боковые конструкции для установки внутри основного корпуса оборудования.

Производство сочетает обработку SMT со сборкой DIP для различных типов компонентов, используемых на плате. Микросхемы поверхностного монтажа и пассивные компоненты монтируются посредством SMT, а светодиодные дисплеи, тактильные переключатели, индикаторы и компоненты, связанные с разъемами, используют сборку печатной платы со сквозными отверстиями. Эти детали со сквозными отверстиями также обеспечивают механическую стабильность компонентов, с которыми пользователи постоянно работают в ходе ежедневного использования. Комбинация сборки SMT и THT подходит для панелей дисплея устройств, которым необходимы как компактные электронные схемы, так и механически стабильные интерфейсные компоненты.

Для индивидуального производства размеры печатной платы, количество дисплеев, расположение кнопок, конфигурация светодиодов, положение разъема, интерфейс связи и печатные функции могут соответствовать требованиям проекта клиента. Производственные услуги включают изготовление печатных плат, поиск компонентов, размещение SMT, вставку и пайку сквозных отверстий, программирование, проверку и функциональное тестирование. Проекты OEM и ODM также основаны на файлах спецификаций клиентов, данных Gerber, встроенном ПО, образцах или полных спецификациях проекта. При изготовлении печатных плат по индивидуальному заказу используются процессы, не содержащие свинца и галогенов.
