Плата управления дисплеем машины для слякоти с двумя баками 12 л

PCBA с двумя резервуарами для слякоти объемом 12 л представляет собой плату пользовательского интерфейса для коммерческого оборудования для замороженных напитков и слякоти. Плата имеет две секции дисплея для машины с двумя резервуарами и включает в себя кнопки управления, светодиодные индикаторы состояния и функции управления дисплеем на одной печатной плате. Операторы могут использовать панель для выбора режимов приготовления напитков, настройки рабочих параметров, а также управления функциями освещения или ополаскивания в зависимости от конфигурации машины.

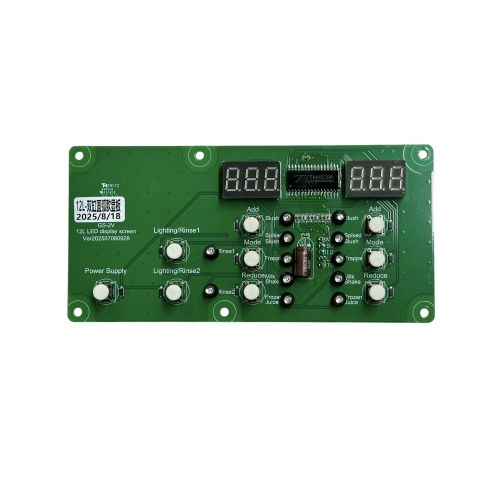

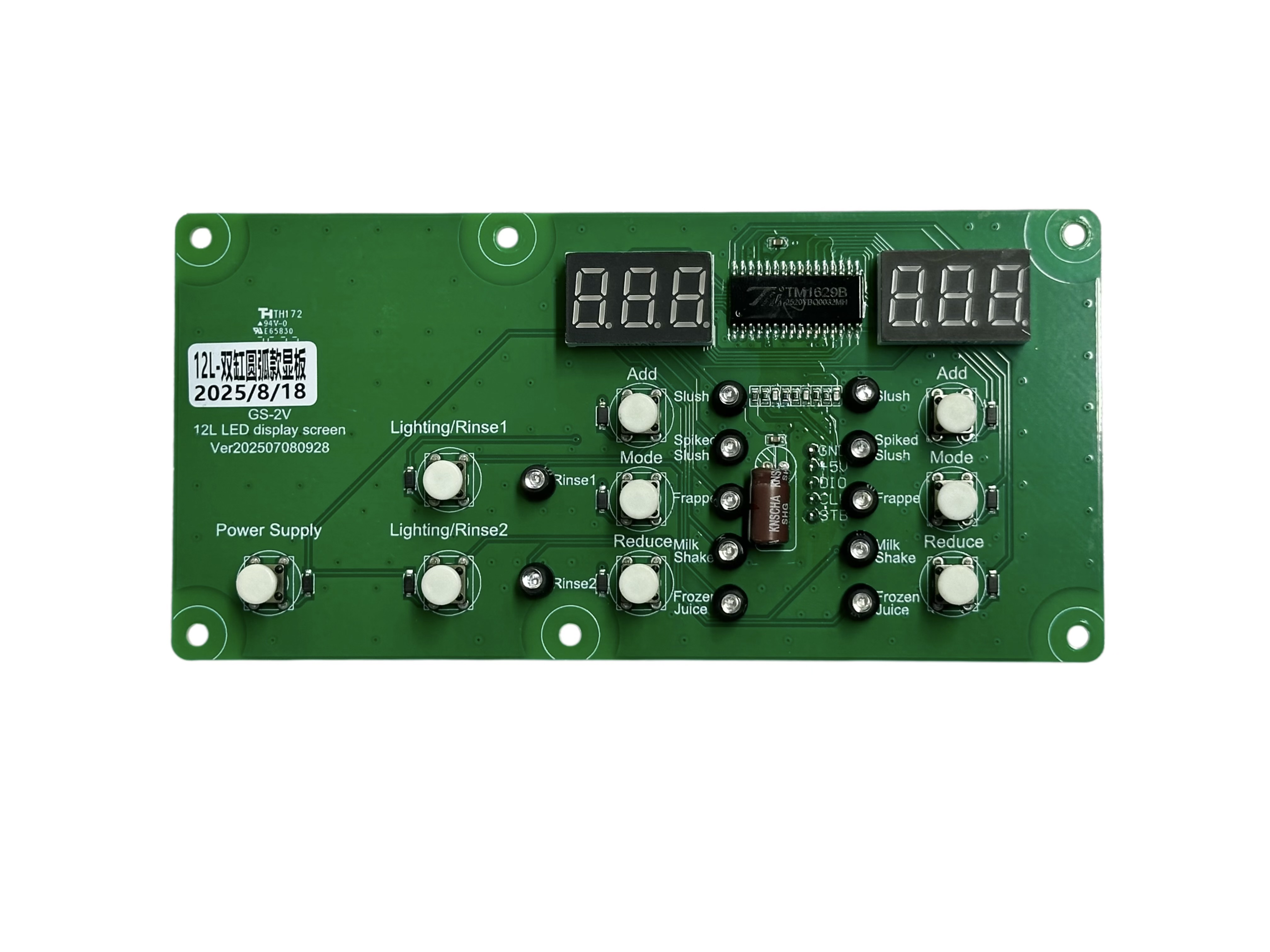

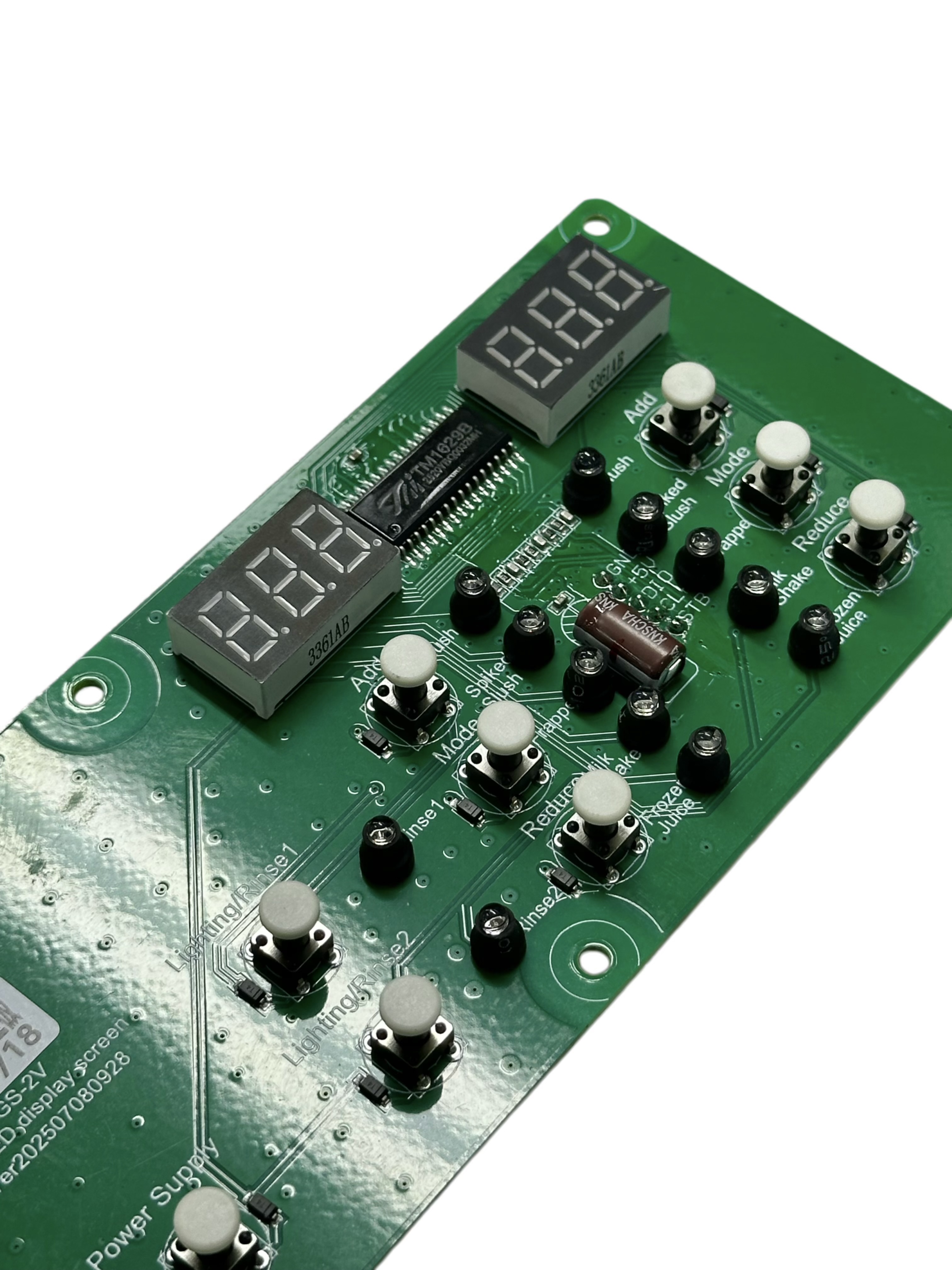

На этой плате используется печатная плата FR-4 с зеленой паяльной маской и длинным прямоугольным форм-фактором. Вокруг платы расположено несколько монтажных отверстий для установки внутри передней панели управления. Видимый узел содержит два трехразрядных светодиодных дисплея, микросхему драйвера TM1629B, несколько тактильных кнопок, светодиоды состояния, электролитический конденсатор и сигнальный разъем. Резисторы поверхностного монтажа и другие вспомогательные компоненты также располагаются вокруг схем дисплея и управления.

Две секции дисплея дают отдельную визуальную информацию о системе с двумя баками. На плате имеются кнопки «Добавить», «Уменьшить» и «Режим» для рабочих настроек. Освещение/Полоскание 1 и Освещение/Полоскание 2 обеспечивают отдельные элементы управления для двух секций оборудования. Дополнительные светодиодные индикаторы отображают функции Slush, Spiked Slush, Frappe, Milk Shake, Frozen Juice, Rinse1 и Rinse2. Такая компоновка позволяет интерфейсу управления организовывать несколько режимов приготовления напитков без необходимости использования отдельных табло.

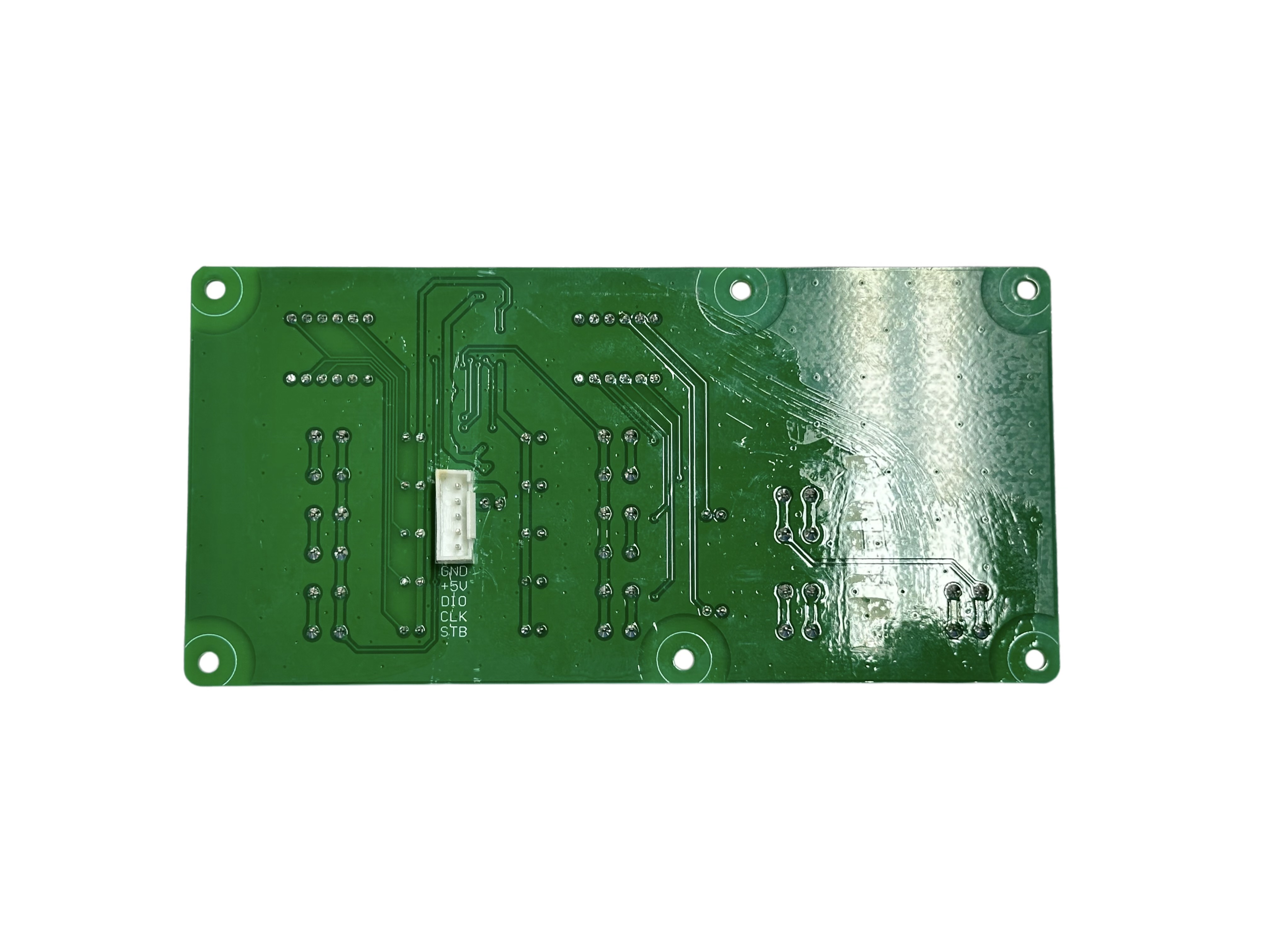

Задний разъем передает сигналы GND, +5 В, DIO, CLK и STB. Эти соединения позволяют панели дисплея обмениваться данными управления и отображения с контроллером основного оборудования. Устройство TM1629B поддерживает схему дисплея и интерфейса, а два трехзначных дисплея предоставляют оператору станка независимую числовую информацию.

Со стороны производства эта плата использует смешанный процесс сборки. В процессах SMT монтируются небольшие резисторы, конденсаторы, драйверные устройства и вспомогательные цепи. Светодиодные дисплеи, тактильные переключатели, индикаторы и конструкция разъемов делают сборку печатных плат сквозными отверстиями важной частью производства. Сборка THT и контролируемая пайка DIP также подходят для соответствующих компонентов после обработки поверхностного монтажа. Затем собранная плата подвергается визуальному осмотру, проверке паяных соединений, проверке кнопок, проверке светодиодов, тестированию дисплея и проверке целостности интерфейса.

Для индивидуального коммерческого оборудования для напитков размеры печатной платы, конфигурация дисплея, расположение кнопок, функциональные метки, расположение светодиодов, определение разъемов и интерфейс связи могут соответствовать требованиям заказчика. Производственная поддержка включает в себя изготовление печатных плат, поиск компонентов, обработку SMT, сквозную сборку, проверку, программирование при необходимости и функциональное тестирование. В производстве используются бессвинцовые и безгалогенные процессы.
