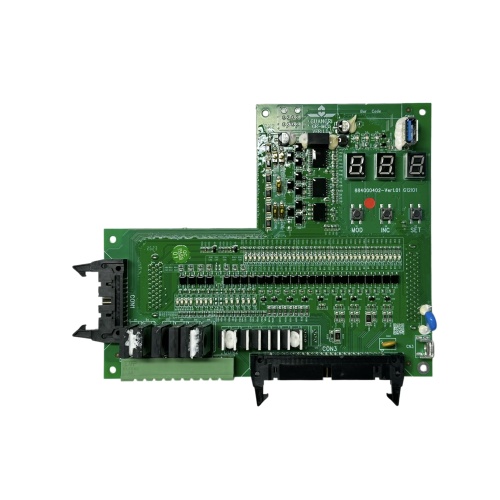

Многоканальный промышленный контроллер ввода-вывода PCBA

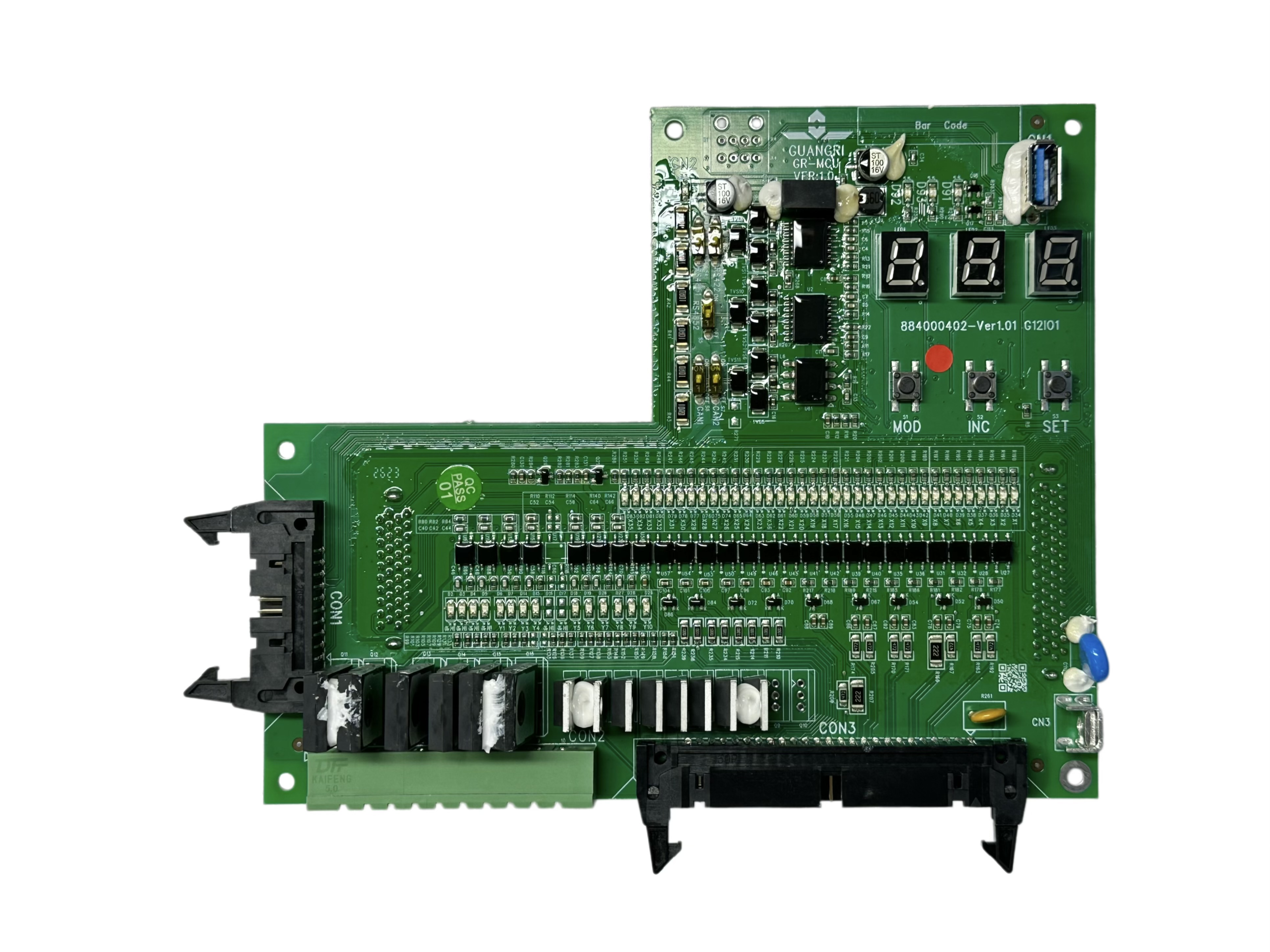

Плата оснащена трехзначным дисплеем и кнопками MOD, INC и SET для локальной настройки параметров. Основная область печатной платы содержит несколько каналов ввода-вывода для ввода и вывода внешнего сигнала. Крупные разъемы, терминальные интерфейсы и дополнительный интерфейс связи поддерживают соединение с другими платами управления и периферийными устройствами. На противоположной стороне расположены несколько логических микросхем и драйверов, а также плотные пассивные компоненты для обработки сигналов и управления каналами.

Производство сочетает сборку SMT с установкой компонентов через отверстие. Технология поверхностного монтажа позволяет монтировать плотные резисторы, конденсаторы, полупроводниковые устройства и управляющие микросхемы, а более крупные разъемы и интерфейсные компоненты подключаются в соответствии с их механическими требованиями. Такая смешанная структура сборки позволяет службе сборки печатных плат обрабатывать на одной плате как электронные схемы высокой плотности, так и механически требовательные промышленные интерфейсы.

Повторяющаяся компоновка многоканальной схемы делает согласованность размещения компонентов и качество пайки приоритетом производства. Проверка может охватывать паяные соединения, ориентацию компонентов, установку разъемов и требования к сборке каналов. Функциональное тестирование также проводится в соответствии с процедурой тестирования, выбранной клиентом.

Для индивидуальных проектов клиенты могут указать размеры печатной платы, количество каналов ввода-вывода, типы разъемов, конфигурацию дисплея, функции кнопок, интерфейсы связи и требования к схеме. Служба может обеспечить поиск компонентов, сборку, программирование, проверку и тестирование на основе файлов Gerber клиента, данных спецификации и технической документации. OEM и ODM-адаптация доступна для приложений промышленного управления и интерфейса оборудования.
