Круглый драйвер двигателя BLDC мощностью 30 Вт PCBA

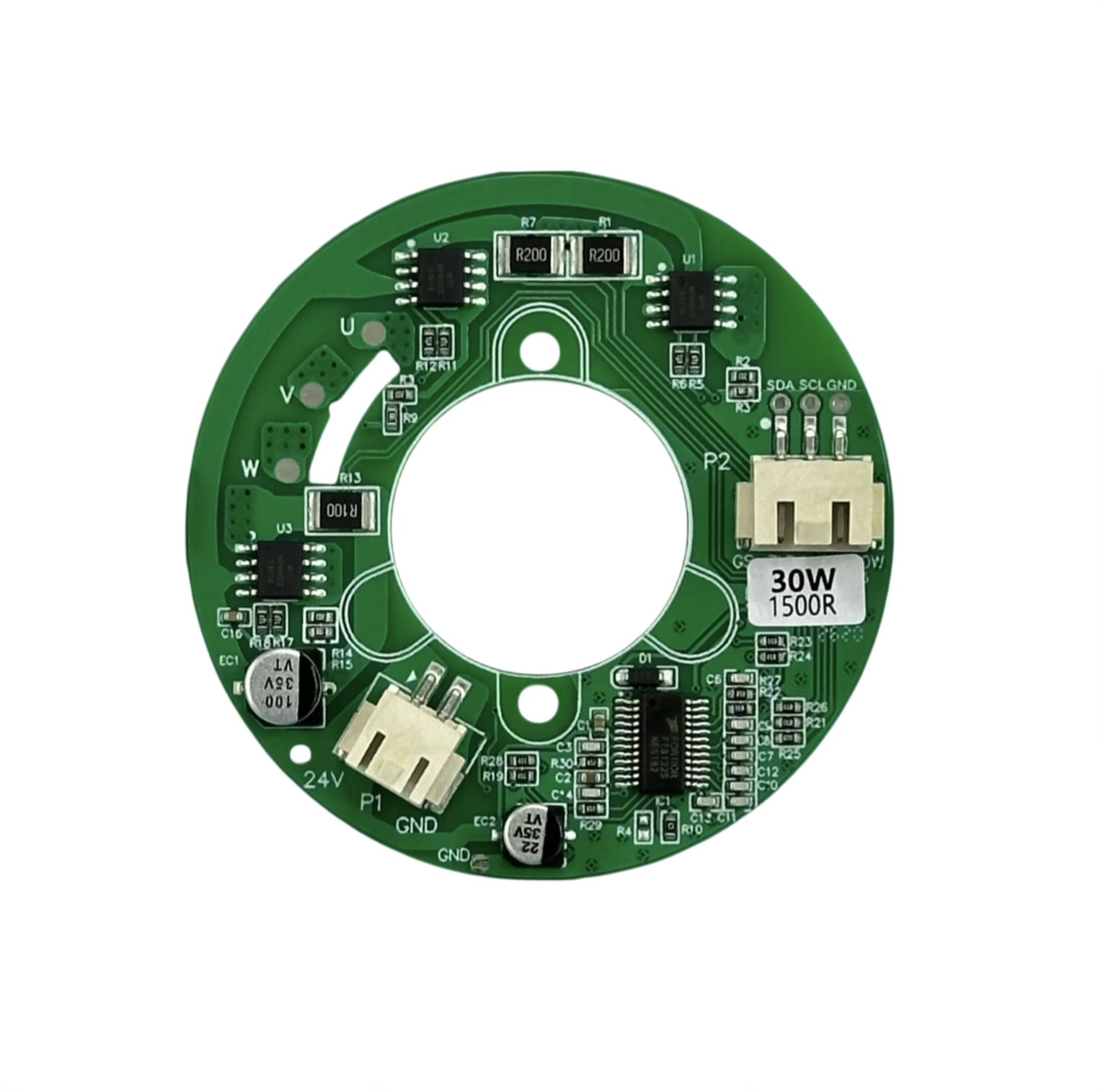

Схема обеспечивает управление двигателем, управление питанием, передачу сигналов и вспомогательные компоненты на компактной печатной плате кольцеобразной формы. Драйверы поверхностного монтажа, управляющие микросхемы, резисторы, конденсаторы, диоды и силовые резисторы R100/R200 расположены вокруг центрального отверстия. Электролитические конденсаторы обеспечивают дополнительную фильтрацию мощности, а отдельные разъемы P1 и P2 обеспечивают подключение питания, двигателя или связи в соответствии с окончательным электрическим проектом. Маркировка 24 В, GND, U/V/W, SDA и SCL также дает четкие указания по подключению во время сборки и системной интеграции.

С точки зрения производства эта плата представляет собой в первую очередь проект сборки SMT с дополнительными компонентами со сквозными отверстиями. Управляющие микросхемы, силовые устройства и небольшие пассивные компоненты требуют точного размещения при поверхностном монтаже на ограниченной кольцевой площади печатной платы. Затем в соответствии с конфигурацией компонента монтируются электролитические конденсаторы и пластиковые разъемы. Этот смешанный процесс позволяет на этапе сборки поверхностного монтажа обрабатывать плотную электронную схему, а обработка сквозных отверстий обеспечивает механически более прочные компоненты соединения.

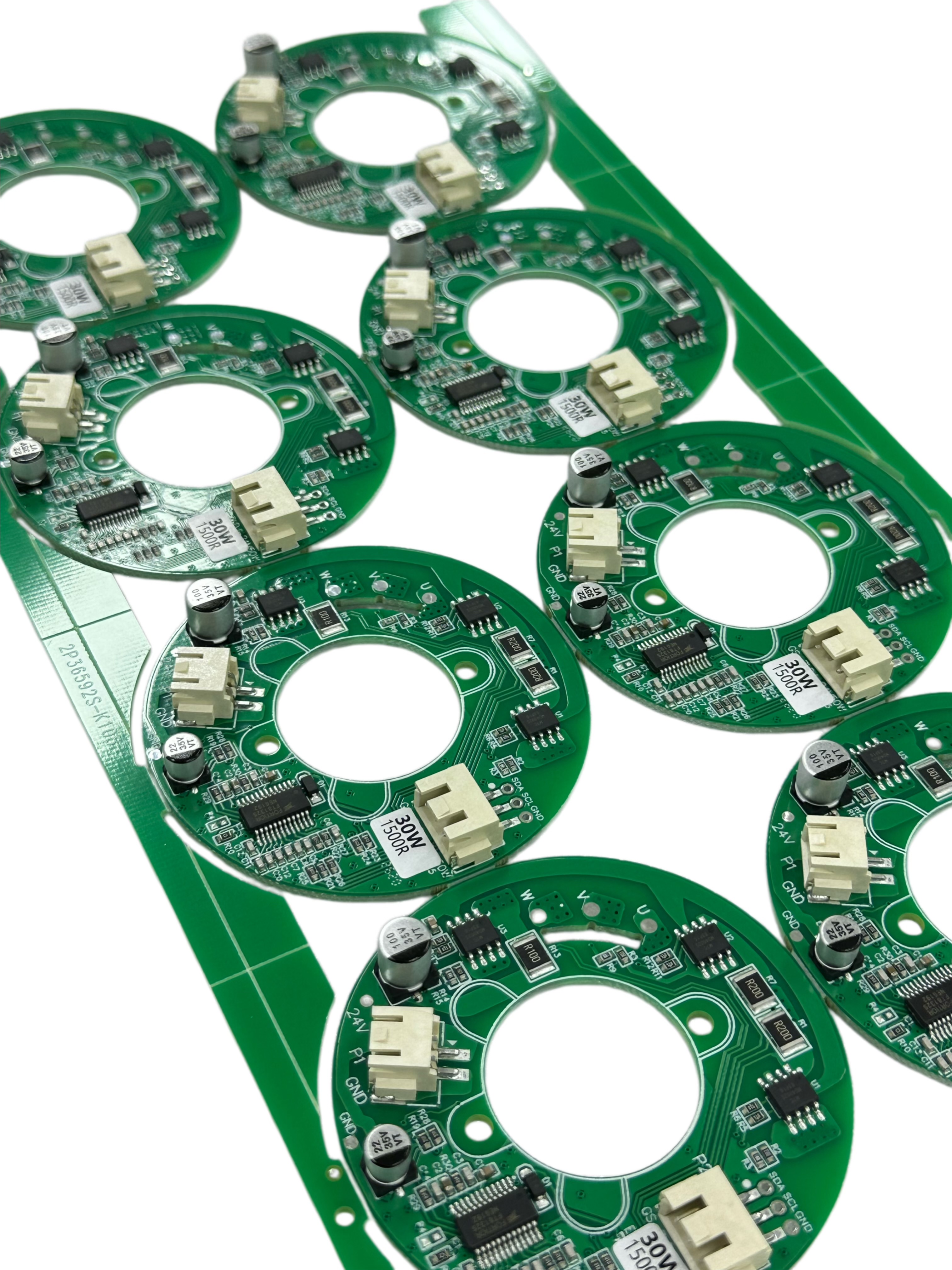

На производственном изображении также показаны несколько круглых плат, установленных на панели с окружающими технологическими направляющими. Эта панельная конструкция упрощает работу во время печати паяльной пасты, размещения компонентов, пайки оплавлением, проверки и последующих этапов производства. Лучше всего он подходит для печатных плат неправильной или круглой формы, которые не могут перемещаться по линии SMT так же эффективно, как стандартные прямоугольные платы. После завершения процесса сборки SMT отдельные платы драйверов двигателей отделяются от производственной панели для проверки и тестирования.

Для индивидуальных проектов управления двигателем диаметр печатной платы, центральное отверстие, входное напряжение, выходная мощность, интерфейс двигателя, метод связи, тип разъема, монтажное положение и конфигурация компонентов могут соответствовать требованиям заказчика. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, сборку SMT, сборку сквозных отверстий, обработку панелей, проверку, программирование и функциональное тестирование. На протяжении всего производства применяются бессвинцовые и безгалогенные процессы.
