PCBA управления дисплеем машины для слякоти с несколькими чашами

PCBA устройства управления дисплеем Multi-Bowl Slush Machine служит пользовательским интерфейсом и панелью управления для коммерческих машин для приготовления слякоти и оборудования для холодных напитков. Плата включает в себя шестизначный светодиодный дисплей, несколько кнопок, индикаторы состояния и схему управления дисплеем. Оно позволяет операторам настраивать параметры машины, выбирать различные функции чаши, активировать режимы очистки и просматривать рабочую информацию с одной передней панели управления.

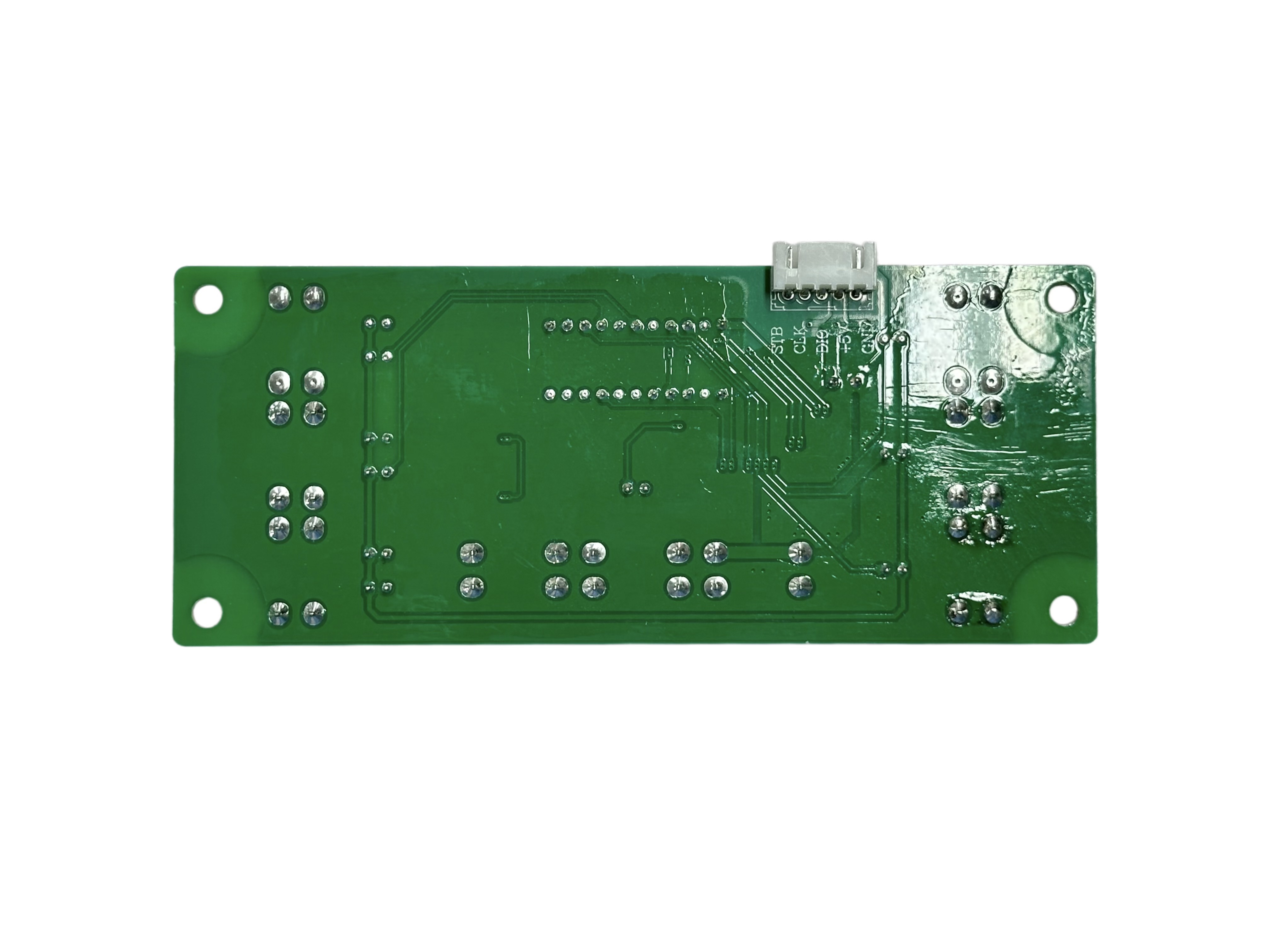

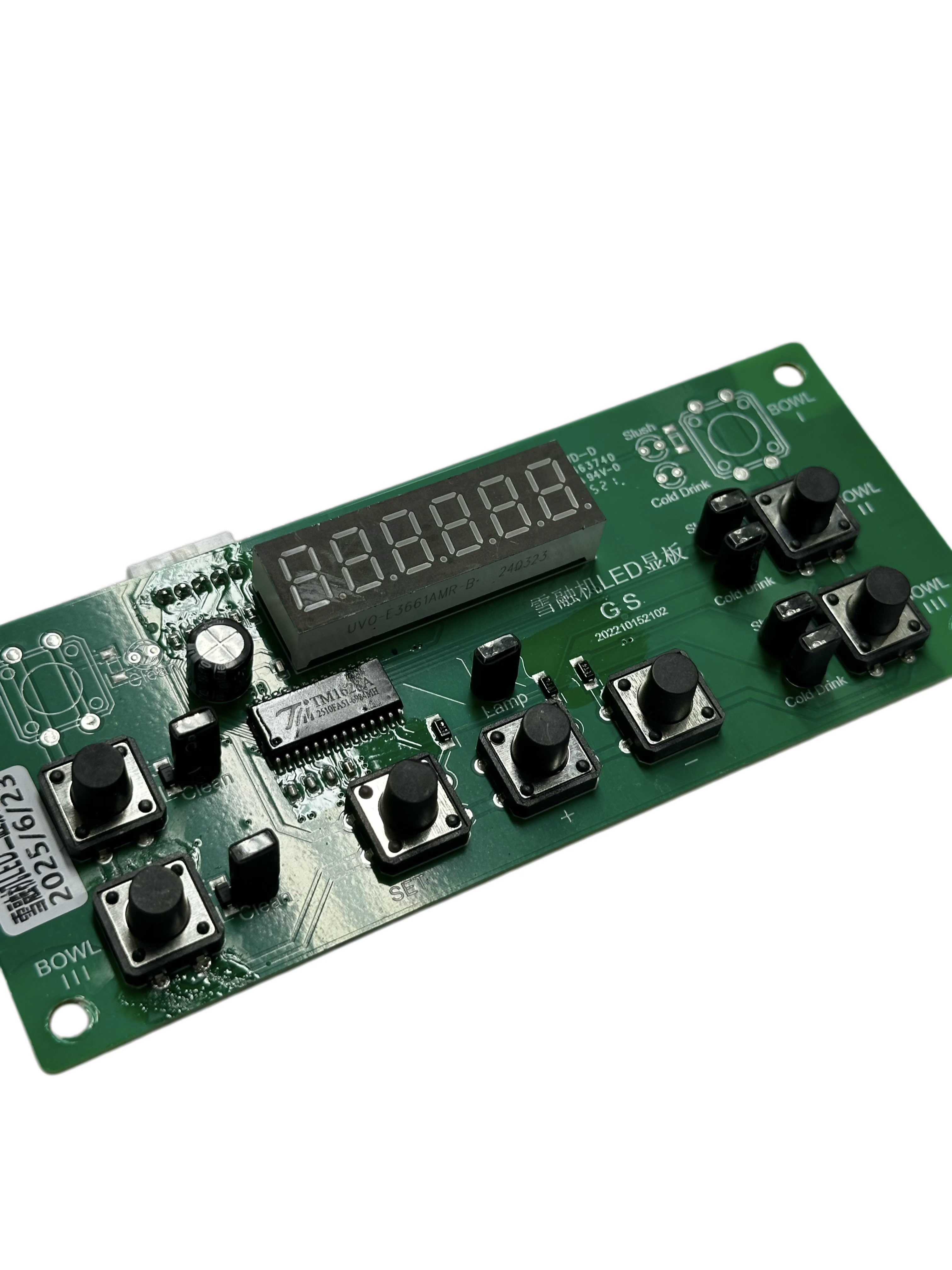

В печатной плате используется подложка FR-4 с зеленой паяльной маской и длинным прямоугольным расположением. Четыре монтажных отверстия расположены по углам для механической установки внутри передней панели оборудования. Плата содержит шестиразрядный сегментный дисплей, несколько тактильных кнопок, светодиодные индикаторы, микросхему драйвера дисплея, электролитический конденсатор, резисторы и конденсаторы SMD, а также разъем «провод-плата». Комбинация компонентов для поверхностного и сквозного монтажа обеспечивает возможность смешанного производства сборок SMT и DIP.

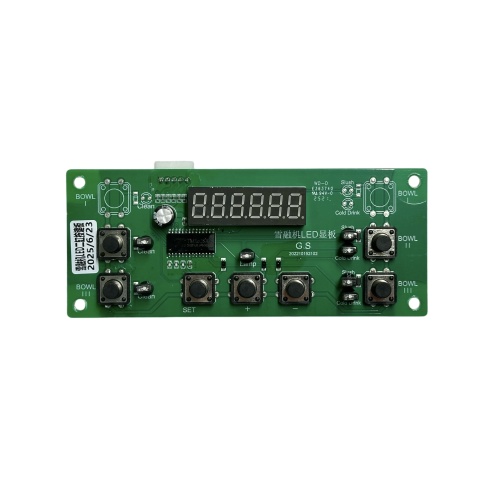

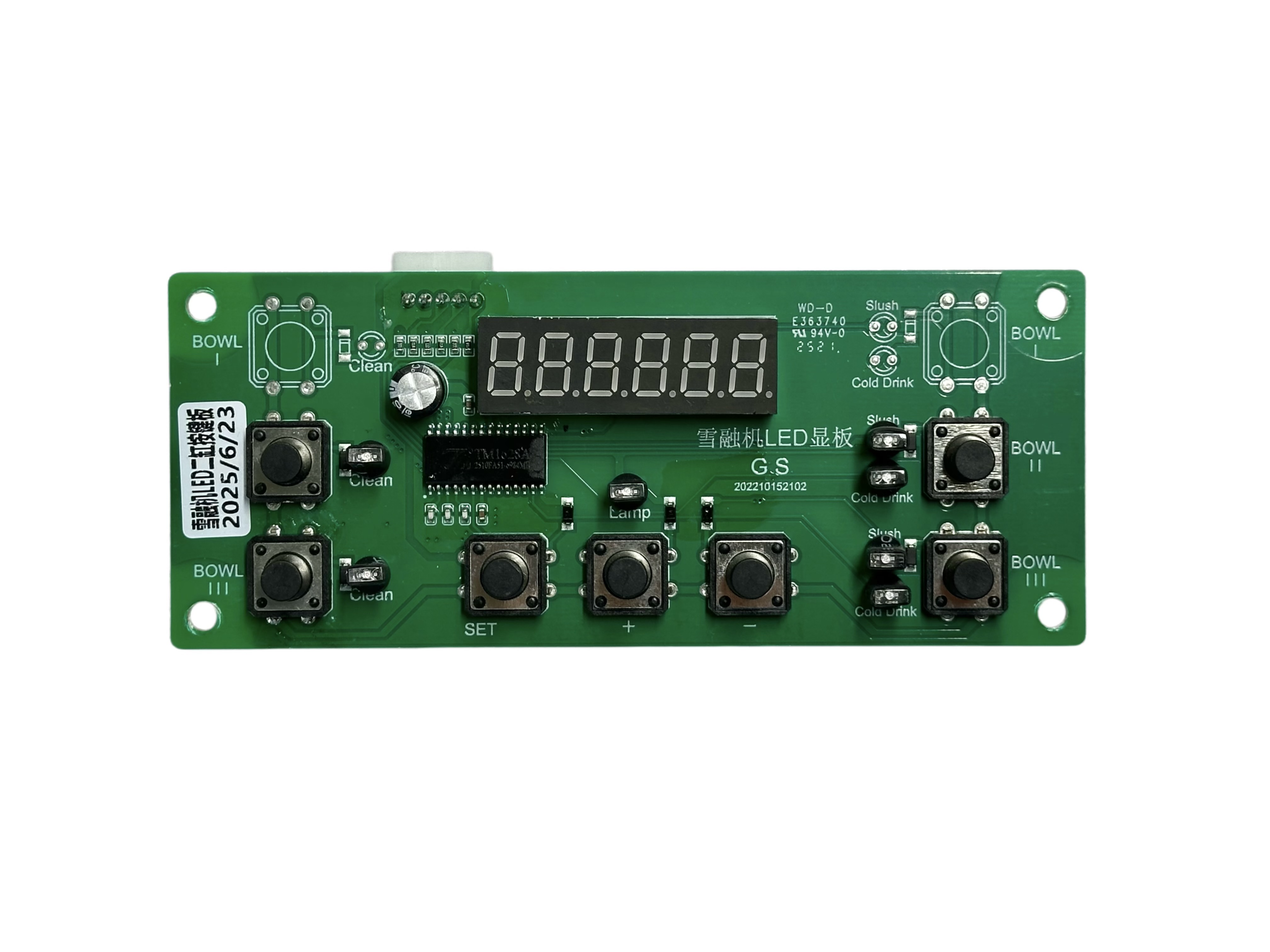

Передняя панель разделена на несколько рабочих секций. Видимые маркировки включают BOWL I, BOWL II и BOWL III для работы с несколькими чашами. Дополнительные элементы управления включают SET, «+», «-», «Очистка» и «Лампа» для прямого ввода и настройки. Индикаторы Slush и Cold Drink также появляются для разных режимов напитков. Такое расположение позволяет одной интерфейсной плате поддерживать несколько функций машины без необходимости использования отдельных панелей управления для каждой чаши с напитком.

Шестизначный светодиодный дисплей обеспечивает четкий цифровой интерфейс для отображения состояния оборудования и информации о параметрах в соответствии с окончательной конструкцией машины. На плате также имеется маркировка интерфейсов STB, CLK и DIO. Эти сигнальные линии позволяют дисплею и клавиатуре взаимодействовать с главным контроллером. Специальный разъем обеспечивает электрическое соединение между панелью и основной машиной.

Производственный процесс сочетает сборку DIP с производством поверхностного монтажа. В процессах SMT монтируются драйверы SMD, резисторы, конденсаторы и другие компактные компоненты. Дисплей, кнопки, разъем и другие необходимые компоненты затем проходят сборку печатной платы со сквозными отверстиями и пайку. Проверка охватывает расположение кнопок, выравнивание дисплея, монтаж разъемов, паяные соединения, ориентацию светодиодов и целостность интерфейса связи.

Для индивидуальных проектов оборудования для напитков размеры печатной платы, количество кнопок, количество отображаемых цифр, количество чаш, расположение светодиодов, печатные функциональные метки, тип разъема и определение связи могут соответствовать требованиям проекта клиента. Производственные услуги включают изготовление печатных плат, поиск компонентов, сборку SMT, сборку DIP, программирование, проверку и функциональное тестирование. В производстве используются бессвинцовые и безгалогенные процессы.
