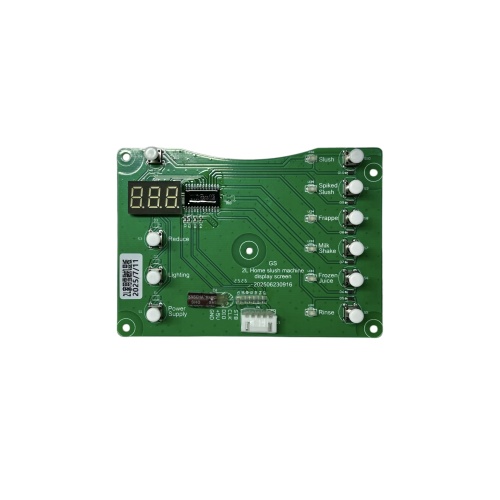

Дисплей с клавиатурой Slush Machine PCBA

PCBA с клавиатурой дисплея Slush Machine представляет собой плату пользовательского интерфейса для домашних машин для приготовления слякоти и аналогичного оборудования для производства напитков. Плата сочетает в себе кнопочный ввод, цифровой дисплей, светодиодные индикаторы и функции связи в одной компактной панели управления. Пользователи могут выбирать различные режимы работы с помощью передних кнопок на панели, а дисплей и светодиоды предоставляют четкую визуальную информацию во время работы машины.

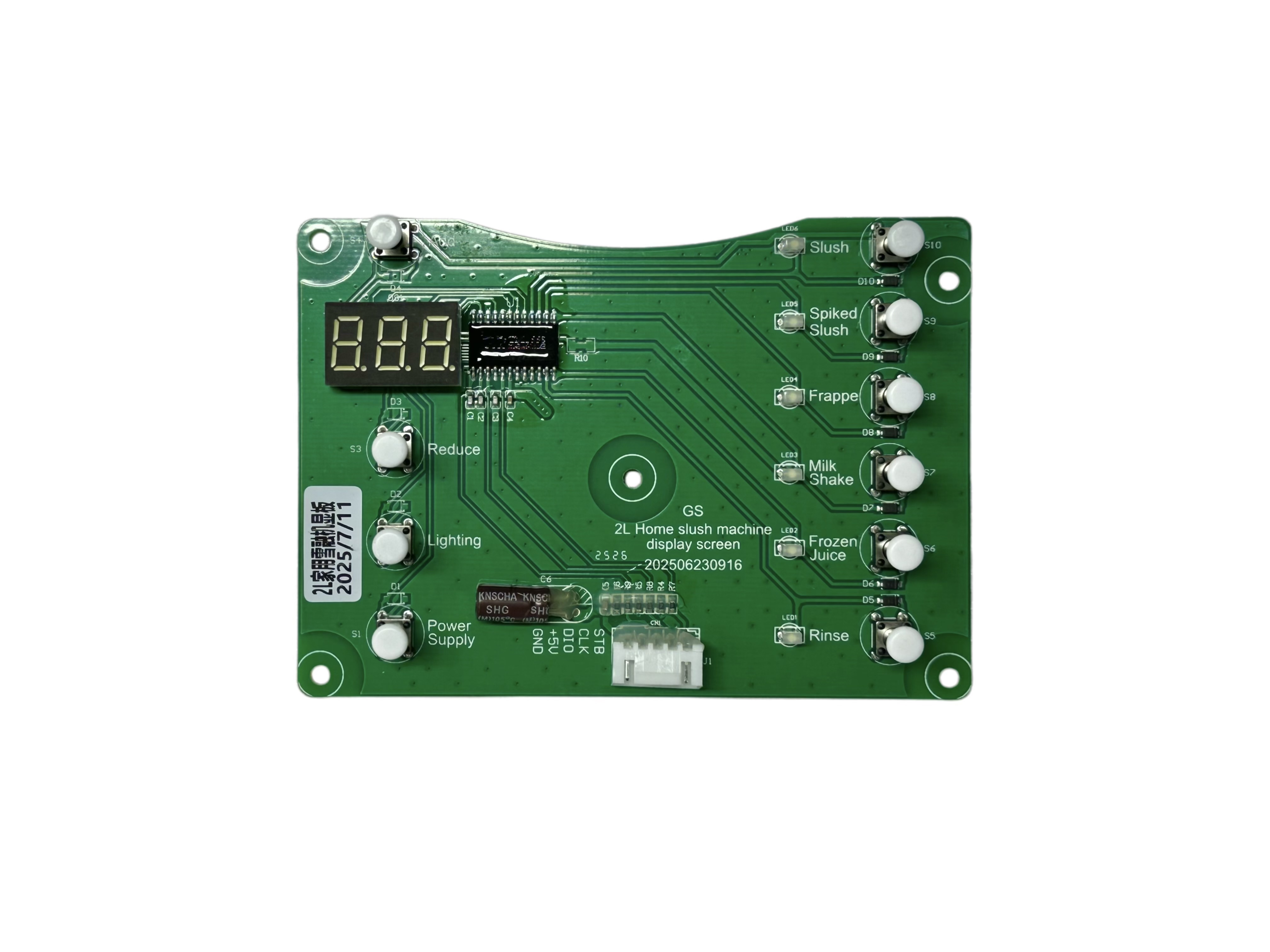

На плате используется подложка FR-4 с зеленой паяльной маской и закругленным прямоугольным контуром. Печатную плату окружают несколько монтажных отверстий для установки на переднюю панель оборудования. Видимый узел содержит трехзначный дисплей, несколько кнопок, светодиодные индикаторы, микросхему управления или драйвера, резисторы и конденсаторы SMD, а также разъем «провод-плата». Эта комбинация делает плату подходящей для смешанного производства сборок SMT и DIP.

Секция клавиатуры обеспечивает прямой доступ к основным функциям машины. Видимые надписи включают «Слякоть», «Слизь с шипами», «Фраппе», «Молочный коктейль», «Замороженный сок», «Полоскание», «Уменьшить», «Освещение» и «Электропитание». Отдельные светодиодные индикаторы расположены рядом с несколькими функциональными метками под дисплеем. Эти индикаторы позволяют оборудованию отображать выбранный режим работы или соответствующее состояние без необходимости использования более крупного ЖК-модуля.

Трехзначный дисплей расположен на левой стороне платы. Он может отображать числовую рабочую информацию на основе окончательной прошивки и конструкции системы. В области интерфейса отмечены GND, +5V, DIO, CLK и STB. Эти соединения позволяют панели дисплея обмениваться сигналами управления и отображения с основной системой управления, одновременно получая необходимое низковольтное питание от интерфейса.

С точки зрения производства эта панель управления сочетает в себе электронные компоненты поверхностного монтажа со сквозным интерфейсом и рабочими компонентами. В производственном процессе используется сборка SMT для микросхем, резисторов, конденсаторов и светодиодов, а затем сборка DIP для соответствующих компонентов дисплея, кнопок и разъемов. Сборка печатной платы со сквозными отверстиями также поддерживает компоненты, требующие более прочного механического крепления во время многократной эксплуатации. Проверка охватывает паяные соединения, установку кнопок, выравнивание разъемов, установку дисплея и полярность компонентов.

Плата подходит для различных автоматов по производству напитков и систем управления приборами. Количество кнопок, напечатанные функциональные метки, конфигурация дисплея, расположение светодиодов, размеры печатной платы, тип разъема и определение интерфейса могут быть адаптированы к требованиям заказчика. Производственные услуги включают изготовление печатных плат, поиск компонентов, сборку SMT, сборку DIP, программирование, где это необходимо, проверку и функциональное тестирование. В производстве используются бессвинцовые и безгалогенные процессы.
