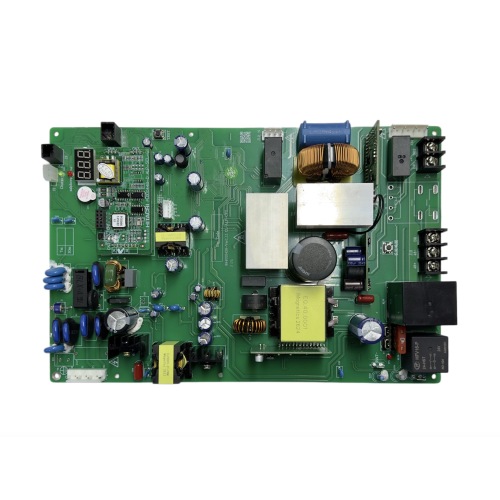

Блок питания AC-DC высокой мощности PCBA

Плата управления источником питания переменного и постоянного тока высокой мощности создана для промышленного оборудования преобразования энергии, систем зарядки, устройств хранения энергии и других мощных электронных устройств. Плата преобразует входную мощность переменного тока в несколько регулируемых выходов постоянного тока и объединяет управление питанием, защиту, цифровой дисплей и управление вспомогательным питанием в единой платформе управления. Он подходит для промышленного оборудования, которому необходима стабильная подача электроэнергии и непрерывная работа.

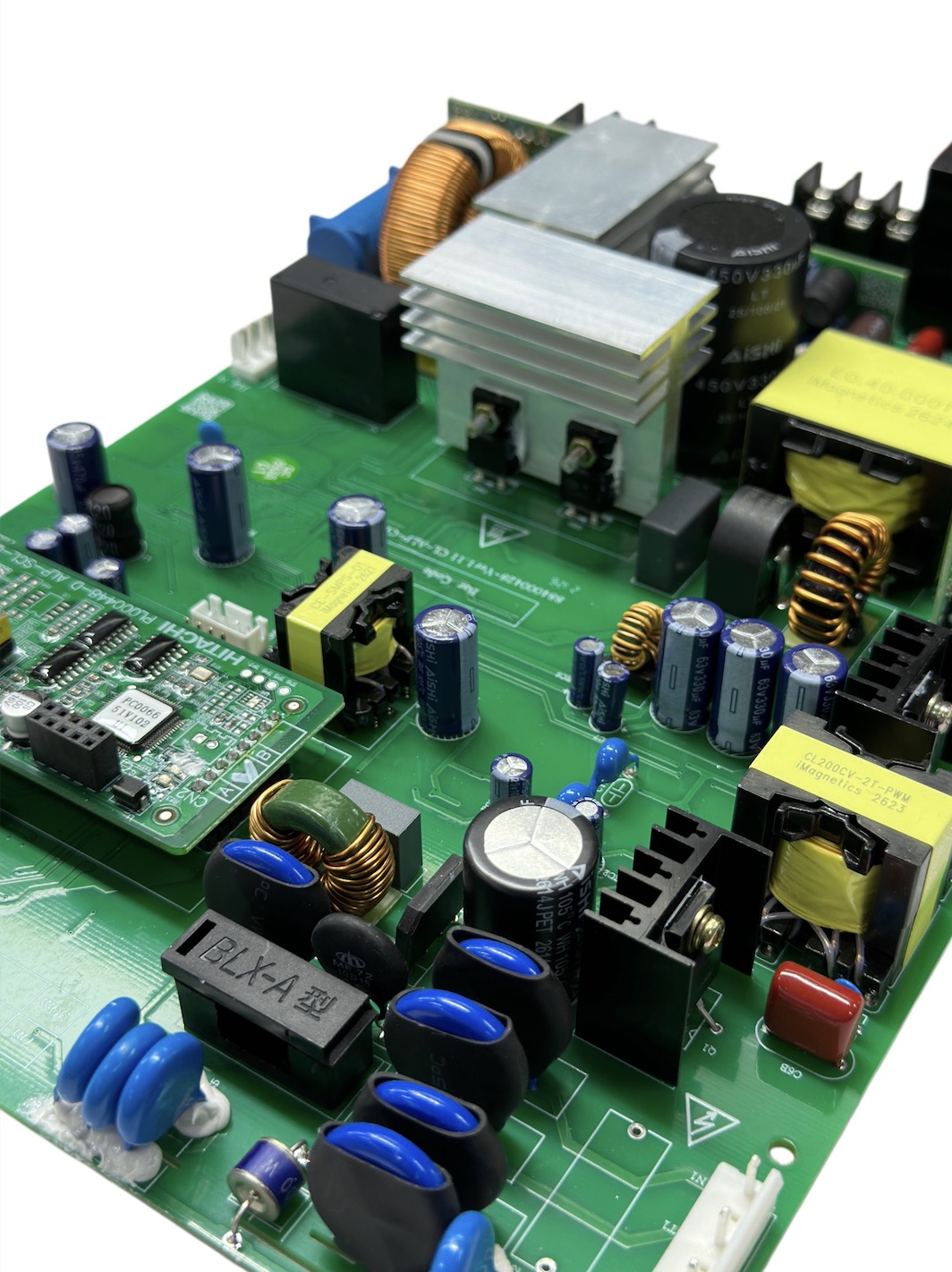

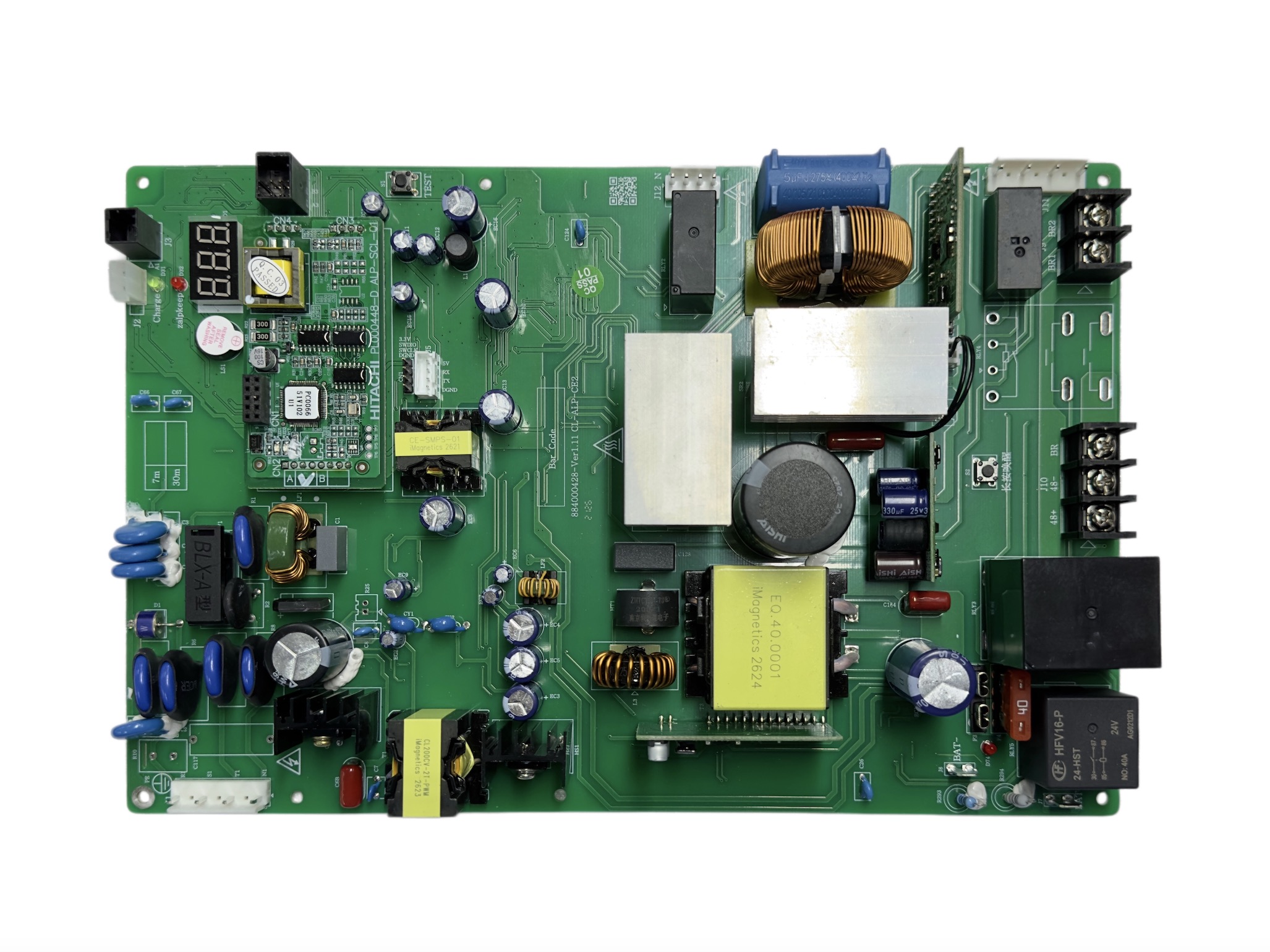

PCBA содержит силовую схему высокого напряжения с секцией цифрового управления на одной печатной плате FR-4. На плате находится силовой индуктор PFC, высокочастотный трансформатор, компоненты фильтра электромагнитных помех, большие электролитические конденсаторы, силовое реле, держатель предохранителя, устройства защиты от перенапряжения MOV, радиаторы, винтовые клеммные колодки и модуль цифрового отображения напряжения. Несколько модулей вспомогательного питания и цепей управления сигналами также присоединяются к плате и обеспечивают функции мониторинга питания и управления системой.

В производстве используется DIP-сборка с технологией SMT. Большинство управляющих микросхем, резисторов, конденсаторов и устройств обработки сигналов монтируются методом поверхностного монтажа. В мощных трансформаторах, катушках индуктивности, реле, электролитических конденсаторах, клеммных колодках, держателях предохранителей и компонентах защиты используются сборки печатных плат со сквозными отверстиями и сборки THT. Этот смешанный производственный процесс обеспечивает надежную механическую поддержку крупных компонентов и обеспечивает точную сборку схем управления.

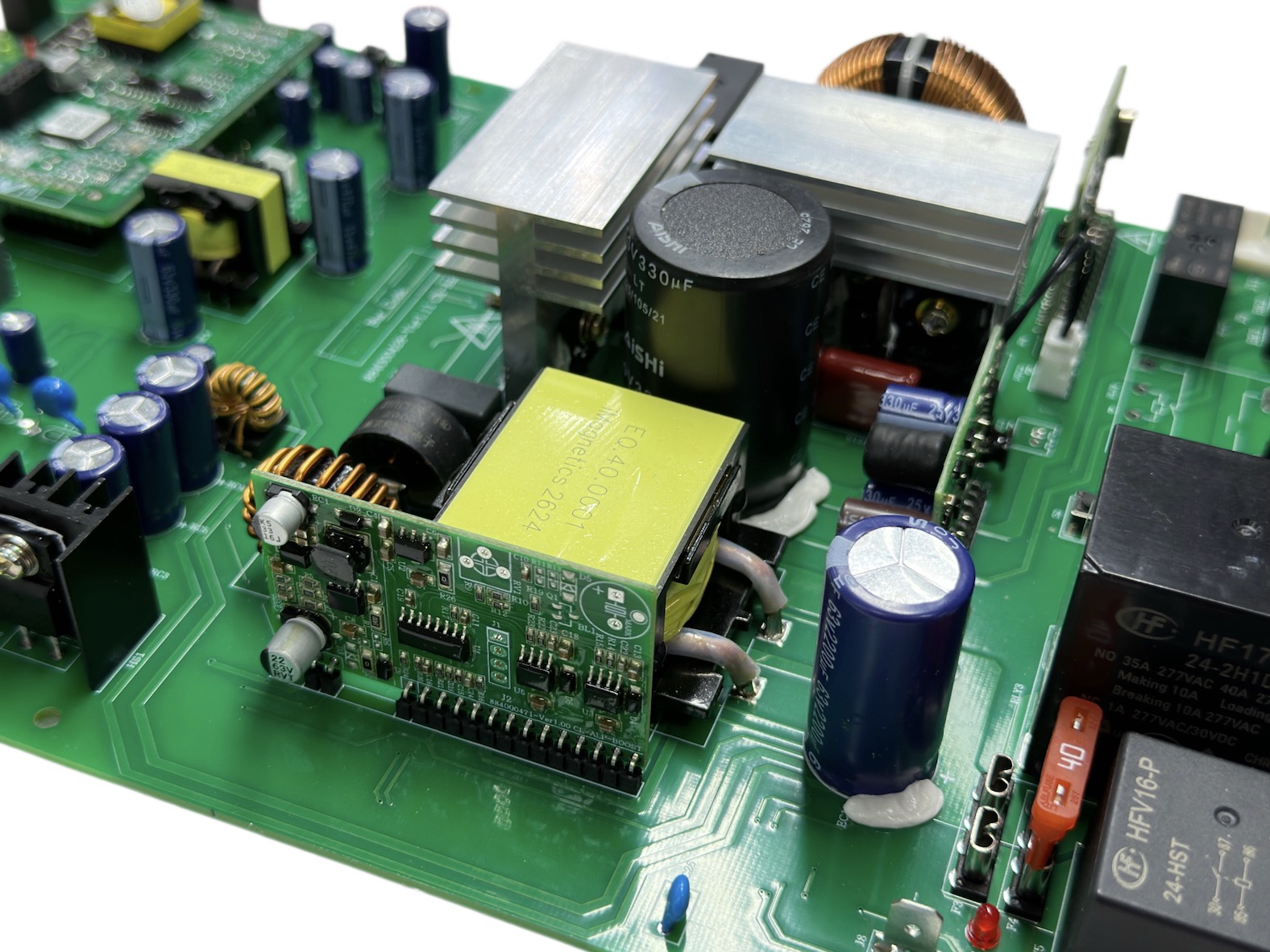

Силовой каскад предназначен для сильноточных промышленных применений. Входная секция электромагнитных помех снижает электрический шум, а схема PFC повышает эффективность преобразования энергии в соответствии с проектом заказчика. Алюминиевые радиаторы поддерживают терморегулирование устройств переключения питания, а секция реле обеспечивает контролируемое переключение выходов подключенного оборудования. Модуль цифрового дисплея отображает локальную рабочую информацию, такую ​​как напряжение, ток или рабочее состояние, в соответствии с конфигурацией встроенного ПО.

В индивидуальных промышленных проектах компоновка печатной платы, характеристики трансформатора, диапазон входного напряжения, выходные каналы, конфигурация разъемов, интерфейс дисплея, функции защиты и встроенное ПО соответствуют требованиям заказчика. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, размещение SMT, вставку DIP, пайку волновой пайкой, ручную пайку, программирование, проверку и функциональное тестирование для комплексных проектов управления промышленным питанием. Эта плата демонстрирует производственные возможности для крупногабаритных проектов PCBA со смешанными технологиями, в которых управляющая электроника сочетается с мощными сквозными компонентами. Для производства промышленных источников питания OEM и ODM доступны бессвинцовые и безгалогенные производственные процессы.
