Плата управления двухсистемными реле PCBA

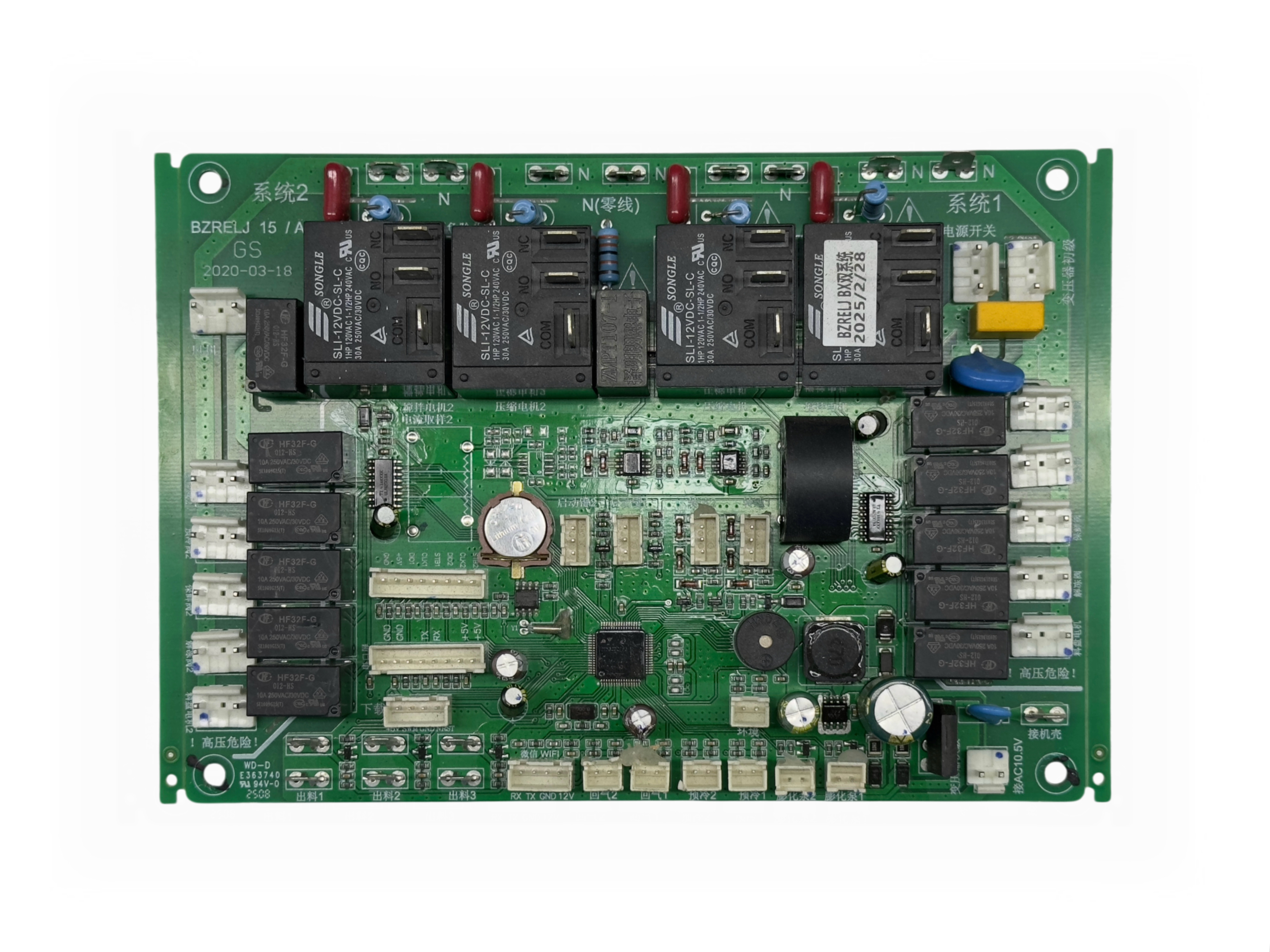

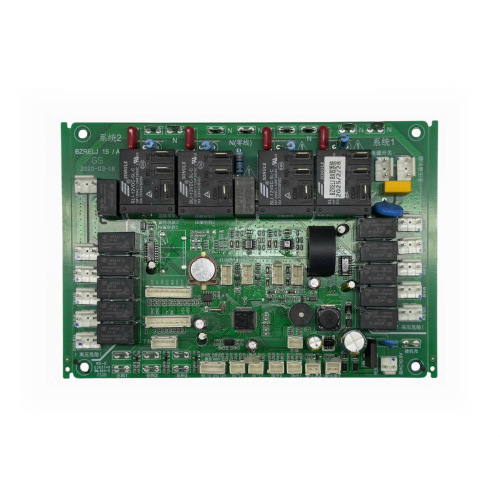

Двухсистемная плата управления реле PCBA предназначена для оборудования, которому требуется централизованное управление несколькими электрическими нагрузками и двумя отдельно идентифицируемыми рабочими секциями. Печатная плата объединяет несколько силовых и сигнальных реле, схемы управления и внешние соединения на одной материнской плате. Специальная маркировка на плате для компрессора, двигателя, переключателя питания и других соединений указывает на его роль в координации нескольких функций оборудования через одну платформу управления.

Несколько реле, разбросанных по плате, обеспечивают каналы переключения для подключенных нагрузок, а центральная секция управления содержит основной контроллер и вспомогательную схему обработки сигналов. Многочисленные разъемы «провод-плата» обеспечивают интерфейсы для внешних устройств и сигналов ввода-вывода, а видимые маркировки RX, TX, GND и 12 В обозначают дополнительную область подключения сигналов. Секции, связанные с питанием, расположены отдельно на печатной плате с предупреждающей маркировкой нейтрали и высокого напряжения. Точное рабочее напряжение, номиналы реле, допустимая нагрузка и протокол связи зависят от окончательного электрического проекта.

Сочетание компактной управляющей электроники и множества электромеханических компонентов делает монтаж печатной платы со сквозными отверстиями особенно актуальным для этой релейной платы. SMT обрабатывает густонаселенные логические и сигнальные секции, тогда как реле, разъемы и более крупные компоненты требуют установки через отверстия и пайки DIP. Эта смешанная сборочная структура поддерживает как компактные схемы управления, так и механически прочные соединения для проводки на уровне оборудования.

Двухсистемная архитектура организует несколько функций управления нагрузкой на одной печатной плате и обеспечивает четкое определение групп соединений. Конфигурация реле, расположение входов/выходов, расположение разъемов и логика управления могут быть адаптированы для различных архитектур оборудования. Для проектов, требующих интеграции за пределами уровня печатной платы, сборка в виде коробки может объединить плату управления с проводкой, подключенными модулями и механическими компонентами для поддержки полной сборки оборудования.
