ЖК-панель управления коммерческого оборудования PCBA

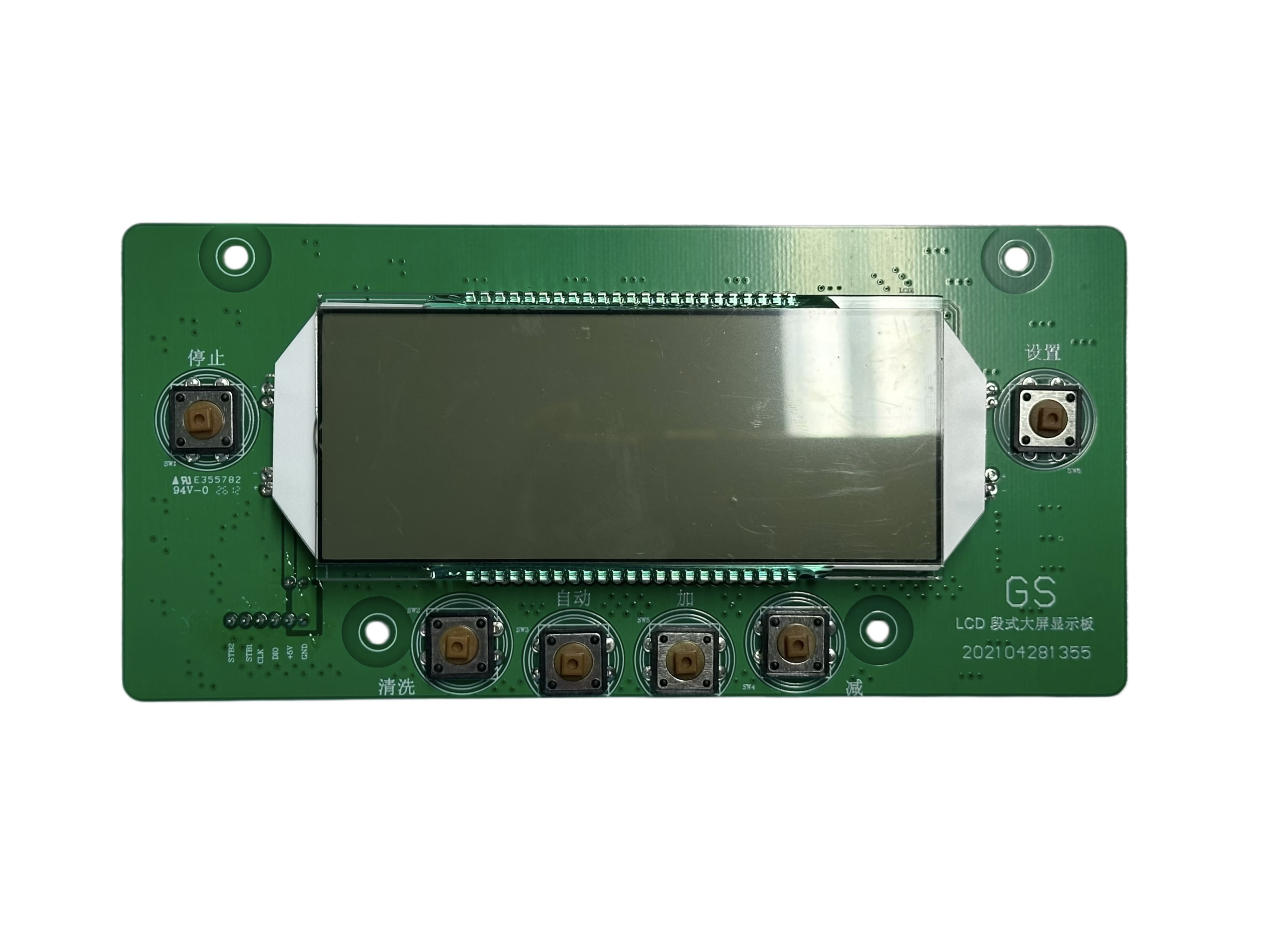

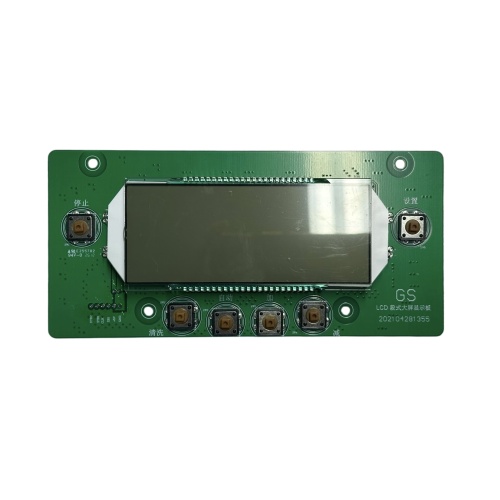

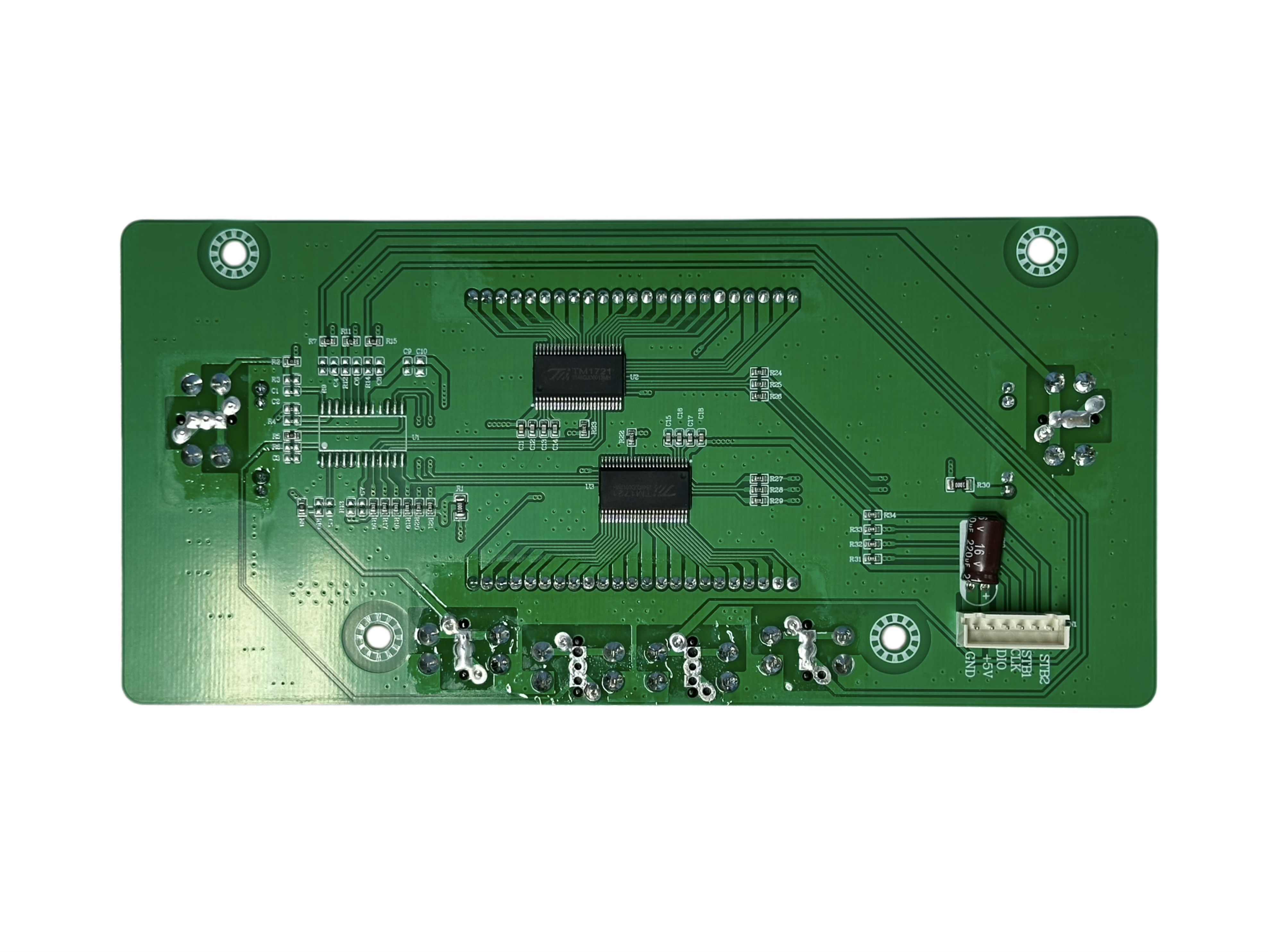

На лицевой стороне расположен широкосегментный ЖК-дисплей, отображающий рабочие данные и состояние оборудования на основе запрограммированной логики управления. Шесть тактильных переключателей обеспечивают специальные функции для остановки, очистки, автоматической работы, увеличения, уменьшения и настройки. Такая компоновка позволяет операторам выполнять общие настройки непосредственно с панели оборудования. На задней стороне расположены две микросхемы управления и драйвера дисплея, резисторы, конденсаторы, электролитический конденсатор и многоконтактный разъем связи. Интерфейс имеет соединения GND, +5V, DIO, CLK, STB1 и STB2 для связи с главным контроллером.

Производство сочетает сборку SMT со сборкой DIP, в зависимости от структуры компонента. Микросхемы поверхностного монтажа и пассивные компоненты поддерживают компактную разводку цепей, в то время как ЖК-дисплей, тактильные переключатели и разъем требуют контролируемых процессов сборки печатной платы через сквозное отверстие. Выравнивание компонентов и качество пайки имеют большое значение, поскольку дисплей и кнопки должны соответствовать механическому положению передней панели оборудования.

Услуга сборки печатных плат также может охватывать изготовление печатных плат, поиск компонентов, сборку SMT, установку компонентов через отверстие, пайку, программирование, проверку и функциональное тестирование. Работа дисплея, реакция кнопок и функции связи также проходят тестирование в соответствии с требованиями заказчика.

Для индивидуальных проектов оборудования клиенты могут указать размеры печатной платы, расположение сегментов ЖК-дисплея, содержимое дисплея, количество кнопок, функции кнопок, тип разъема, определение интерфейса, логику связи и требования к встроенному программному обеспечению. Производство OEM и ODM доступно на основе файлов Gerber клиента, спецификаций, схем, образцов и спецификаций испытаний. Доступны бессвинцовые и безгалогенные производственные процессы.
