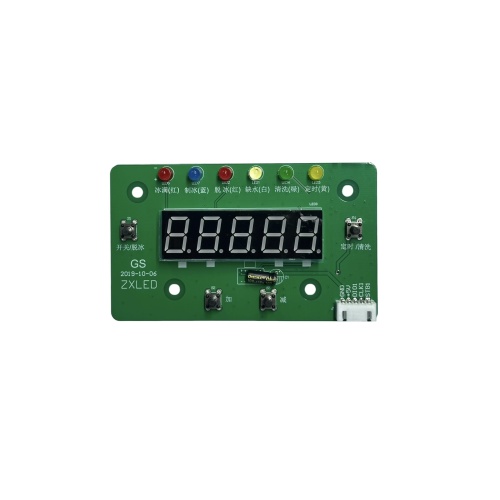

PCBA управления светодиодным дисплеем льдогенератора

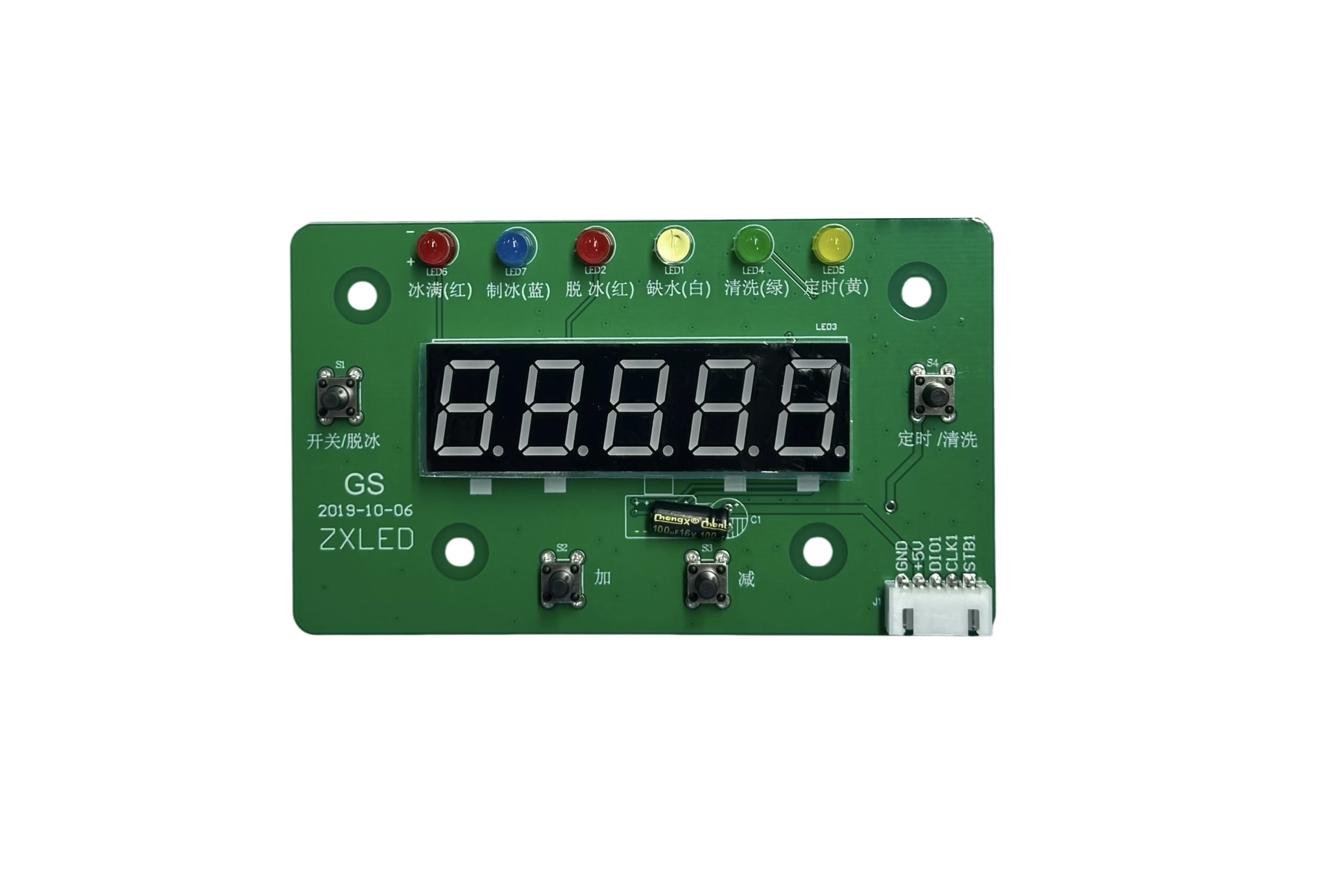

Плата включает в себя многоразрядный светодиодный дисплей и шесть цветных индикаторных светодиодов. Каждый индикатор соответствует определенному рабочему состоянию: лед заполнен, производство льда, освобождение льда, нехватка воды, очистка и состояние таймера. Четыре тактильные кнопки обеспечивают локальный ввод мощности и отключения льда, увеличение и уменьшение параметров, а также функции таймера или очистки. Разъем платы обеспечивает электрический интерфейс между панелью дисплея и основной платой управления.

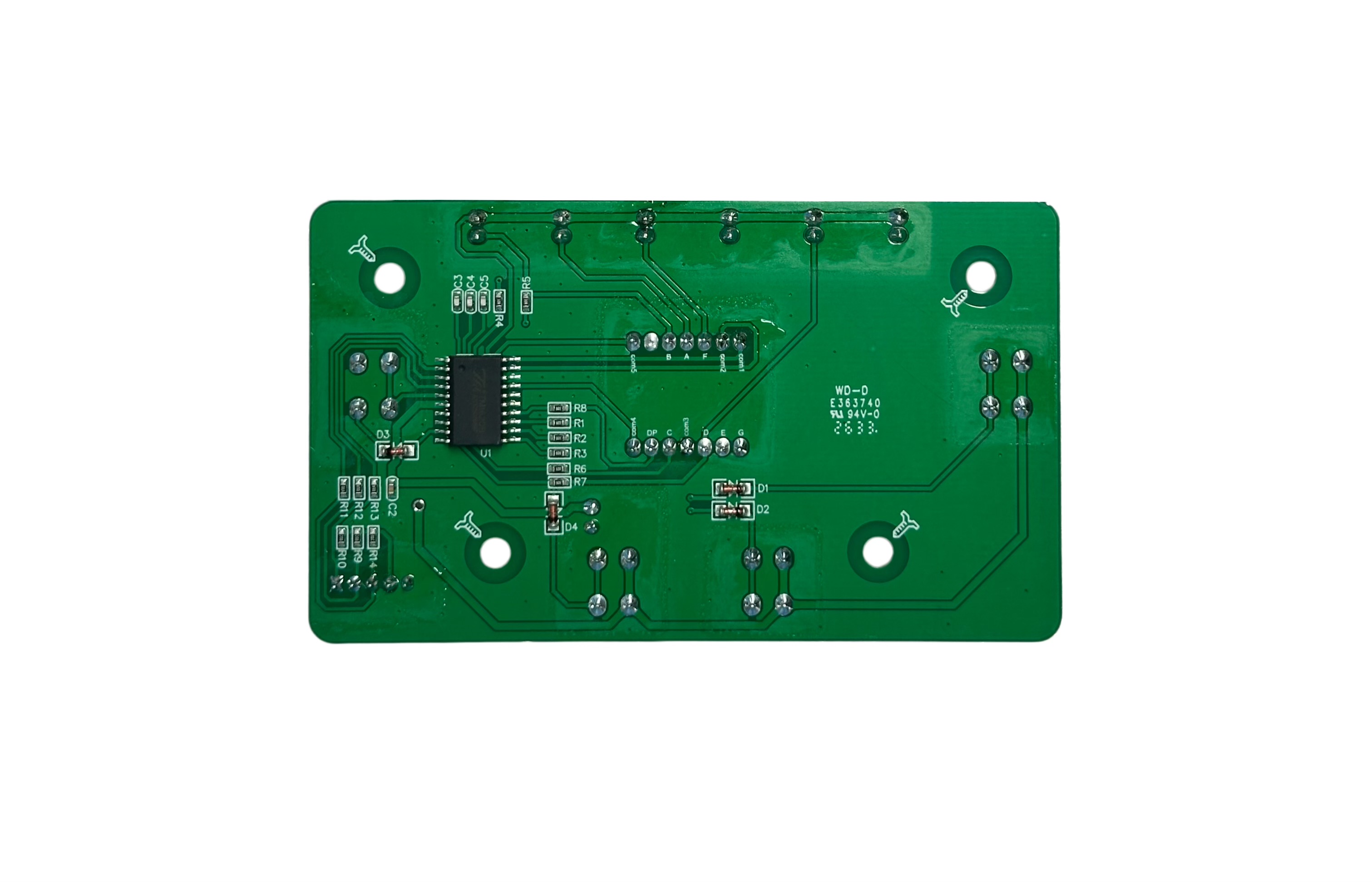

PCBA сочетает в себе сборку SMT и сборку DIP для различных типов компонентов. При поверхностном монтаже монтируются микроконтроллер и небольшие резисторы, конденсаторы и диоды, а светодиодный дисплей, индикаторные лампы, кнопки и разъем требуют контролируемой сборки печатной платы со сквозными отверстиями. Во время сборки THT также проверяются положение компонента, полярность, высота вставки и качество пайки в соответствии с требованиями сборки заказчика. Услуга сборки печатных плат также может включать изготовление печатных плат, поиск компонентов, программирование, проверку и функциональное тестирование.

Эта демонстрационная доска подходит для различных конструкций льдогенераторов или коммерческого оборудования. Клиенты могут настраивать размеры печатной платы, формат дисплея, цвета светодиодов, количество кнопок, функции кнопок, тип разъема, определение контактов, логику связи и функции, связанные с прошивкой. Производство осуществляется в соответствии с файлами Gerber клиента, списками спецификаций, схемами, прошивкой и спецификациями тестирования. Для индивидуальных проектов печатных плат доступны производственные процессы без использования свинца и галогенов.
