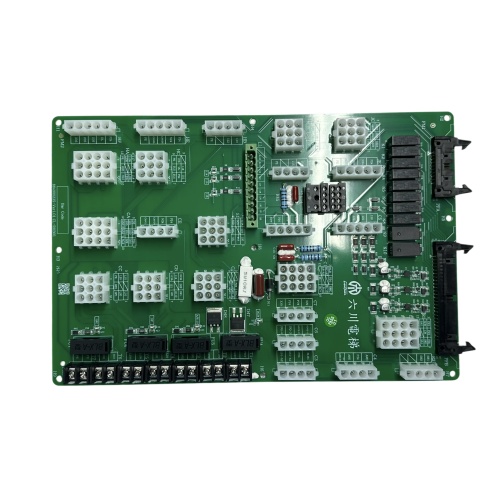

Плата управления интерфейсом лифта PCBA

Плата управления интерфейсом лифта разработана для маршрутизации сигналов, расширения интерфейса и подключения периферийных устройств в системах управления лифтом. Он служит промежуточной платой управления между основным контроллером и внешним оборудованием, поддерживая многоканальную передачу сигналов, расширение ввода-вывода, релейное переключение и организованное распределение проводки по подсистемам лифта.

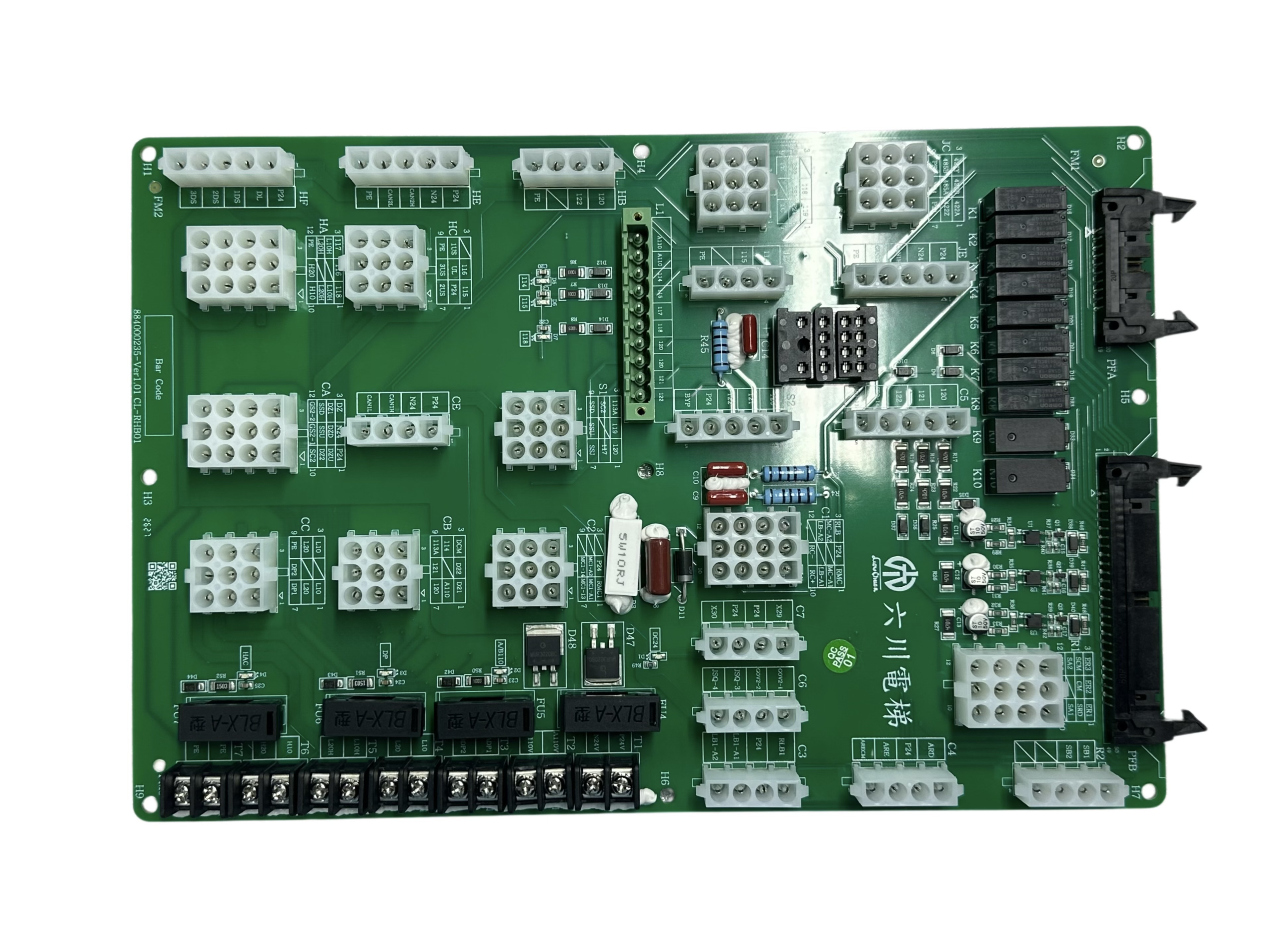

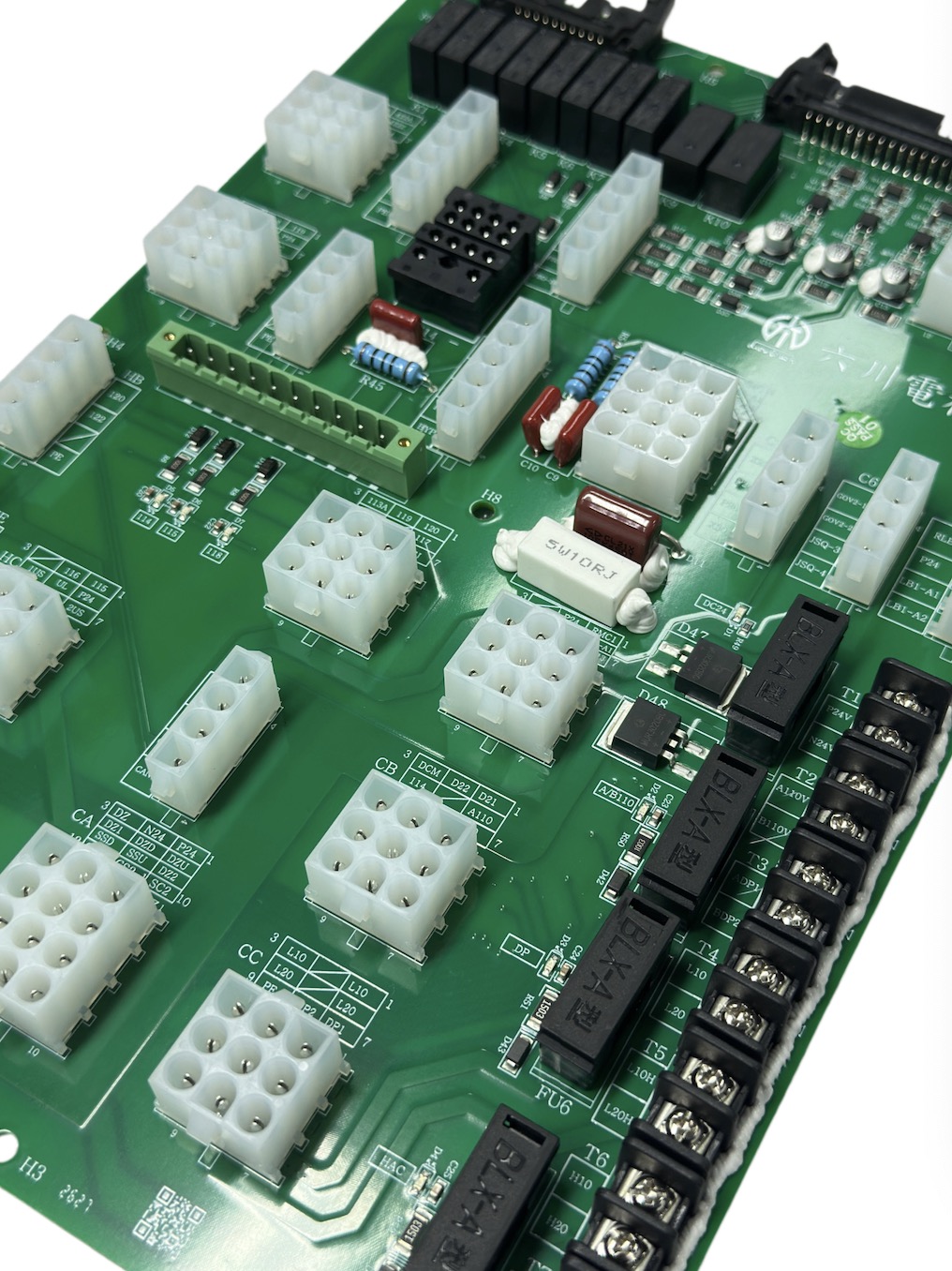

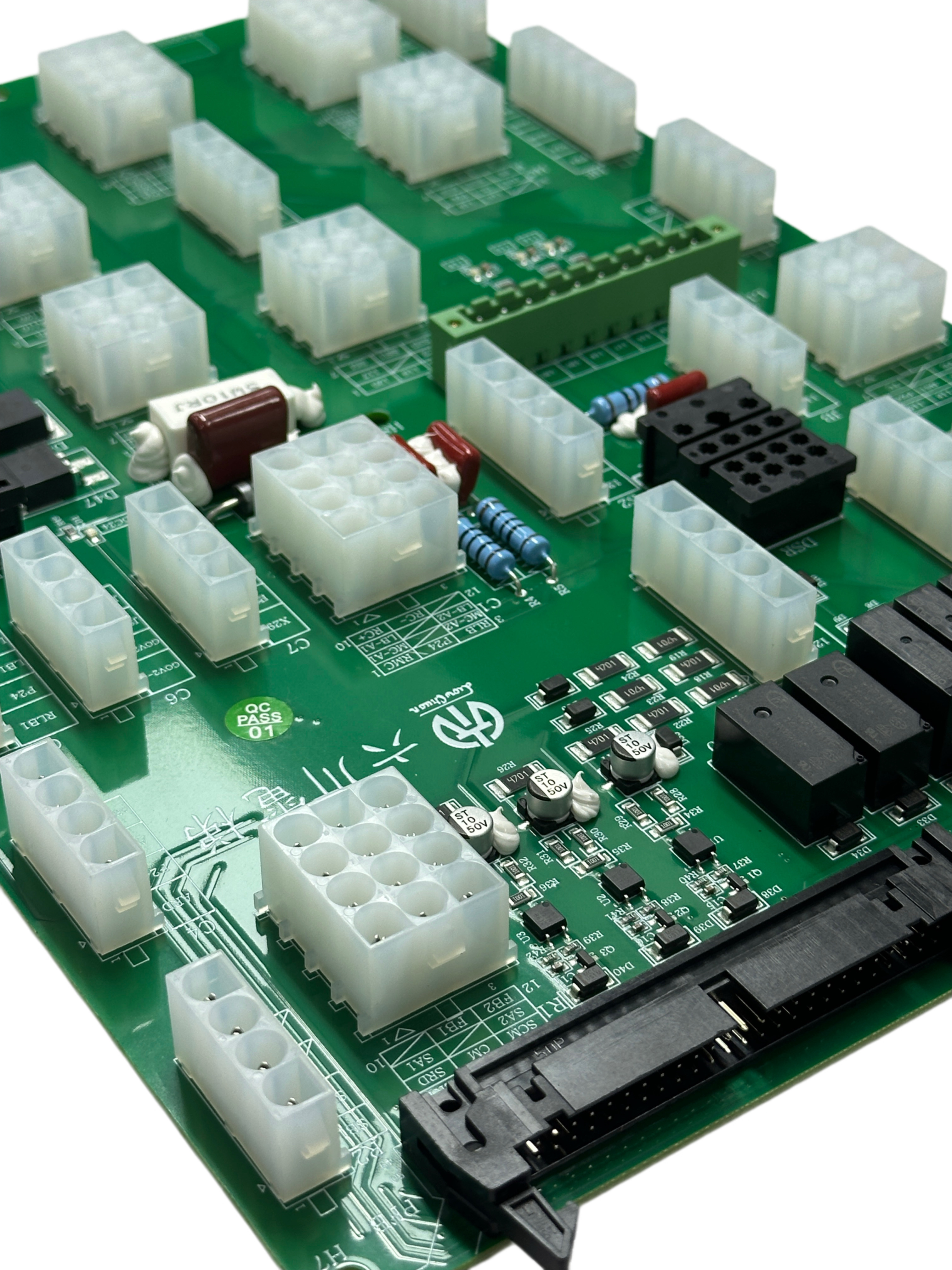

На печатной плате расположен ряд многоконтактных разъемов для упрощения соединений с жгутами проводов, модулями управления и другими внешними устройствами. Несколько встроенных реле переключают назначенные выходные каналы, а держатели предохранителей, конденсаторы, резисторы, компоненты защиты, клеммные колодки и межплатные разъемы обеспечивают распределение мощности, формирование сигнала и защиту цепи. Четко обозначенные интерфейсы, включая H1–H13, а также CA, CB и CC, облегчают идентификацию групп соединений во время производства, установки, устранения неполадок и обслуживания.

В производстве используется комбинация обработки SMT и сборки DIP для размещения как устройств поверхностного монтажа, так и более крупных компонентов со сквозными отверстиями, таких как разъемы, реле и клеммы. Контролируемая сборка печатной платы со сквозными отверстиями помогает поддерживать точное позиционирование компонентов, постоянство паяных соединений и надежность механических соединений. Сборка THT особенно важна для этой конструкции, поскольку многие разъемы большего размера должны выдерживать многократные подключения к внешним жгутам проводов. Производственные услуги могут включать изготовление печатных плат, закупку компонентов, размещение SMT, вставку DIP, пайку, проверку, программирование и функциональное тестирование в соответствии со спецификациями проекта.

Плату также можно настроить для различных архитектур систем управления лифтом. Количество разъемов, назначение контактов, релейные каналы, схемы ввода-вывода, схемы защиты, размеры печатной платы и интерфейсы связи могут быть изменены в соответствии с требованиями заказчика. Производство OEM и ODM может осуществляться на основе предоставленных заказчиком файлов Gerber, спецификаций, схем, встроенного ПО, сборочных чертежей и процедур испытаний. На протяжении всего производства поддерживаются производственные процессы, не содержащие свинца и галогенов.
