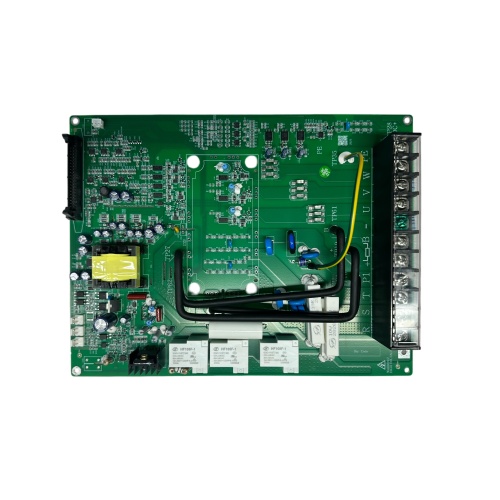

3-фазный инверторный привод PCBA

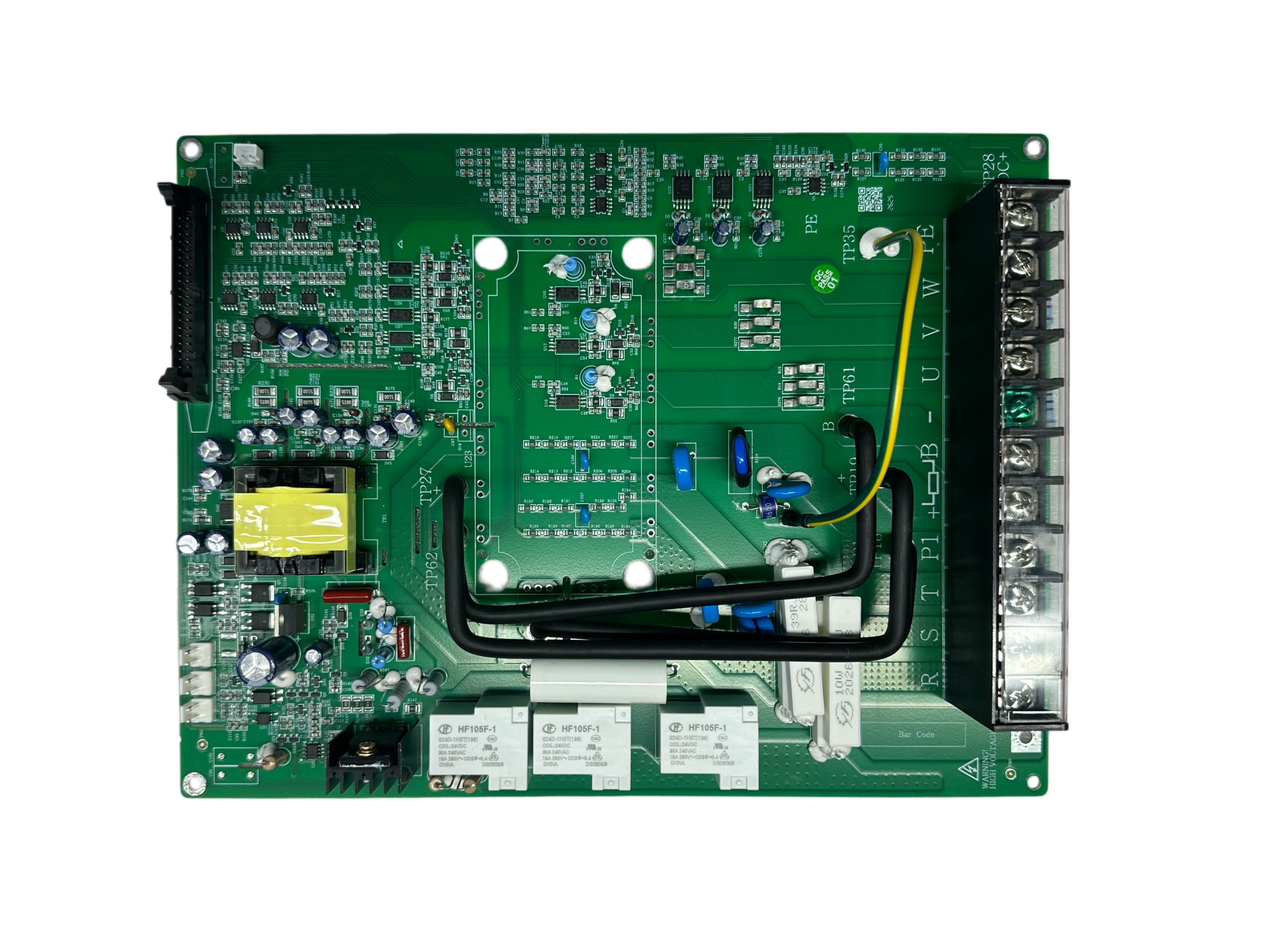

Сборка сочетает в себе электронику поверхностного монтажа с крупными силовыми компонентами, установленными в сквозных отверстиях. Силовую часть окружают сильноточные реле, электролитические конденсаторы, магнитные компоненты, силовые резисторы, разъемы и усиленные проводники. Плата механически закрепляет несколько компонентов, обеспечивая их стабильность в промышленных условиях эксплуатации. Предупреждающая маркировка о высоком напряжении также указывает на силовые зоны платы.

В производстве используется сборка DIP вместе с обработкой SMT. Крупные компоненты и силовые разъемы требуют контролируемой сборки печатной платы со сквозными отверстиями для обеспечения надежных механических и электрических соединений. Пайка DIP сочетается с проверкой паяных соединений, проверкой полярности компонентов, выравниванием разъемов и армированными деталями. Услуга сборки печатных плат также может охватывать поиск компонентов, смешанную сборку, проверку, программирование и функциональное тестирование в соответствии с производственной документацией клиента.

Плата подходит для преобразователей частоты, контроллеров трехфазных двигателей, промышленных систем двигателей, оборудования для преобразования энергии и других сильноточных устройств. Его компоновка разделяет области обработки сигналов и подключения высокой мощности и обеспечивает несколько контрольных точек для производства и отладки.

Для индивидуальных проектов клиенты могут предоставить файлы Gerber, списки спецификаций, чертежи и требования к испытаниям. Спецификации компонентов, конфигурации клемм, размеры печатной платы, интерфейсы питания и процессы сборки настраиваются в соответствии с целевым оборудованием. OEM и ODM-производство доступно для промышленных инверторов и приводов двигателей.
