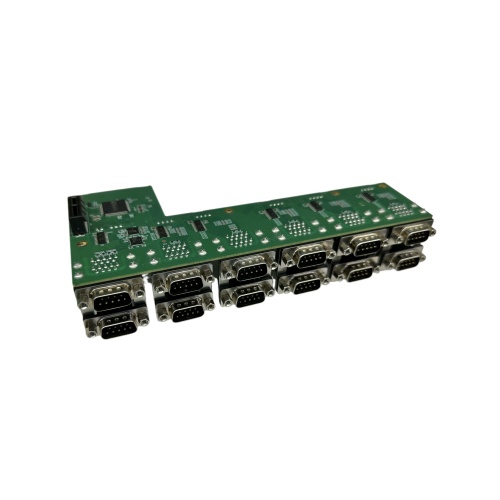

12-канальная плата расширения RS232 UART

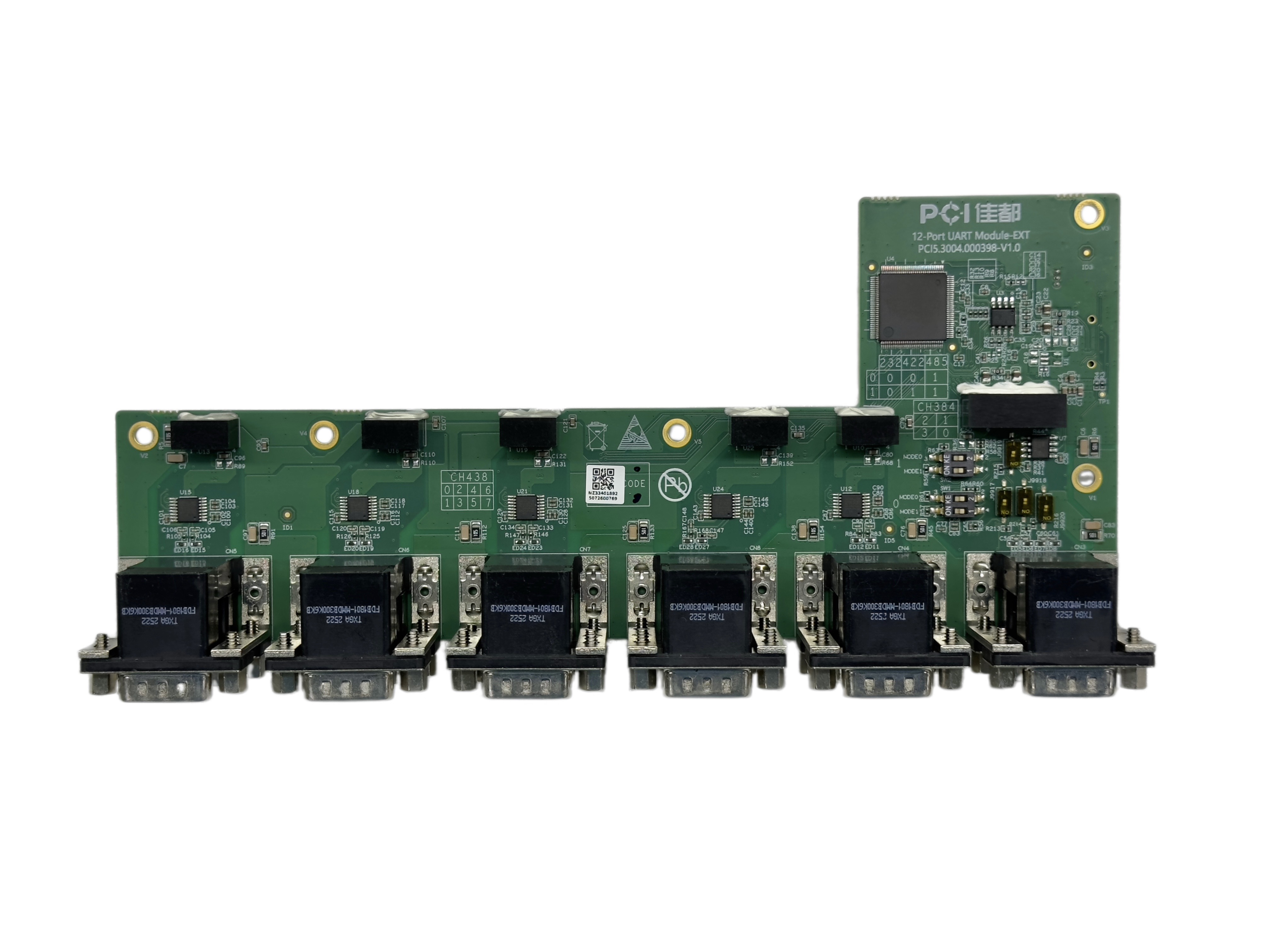

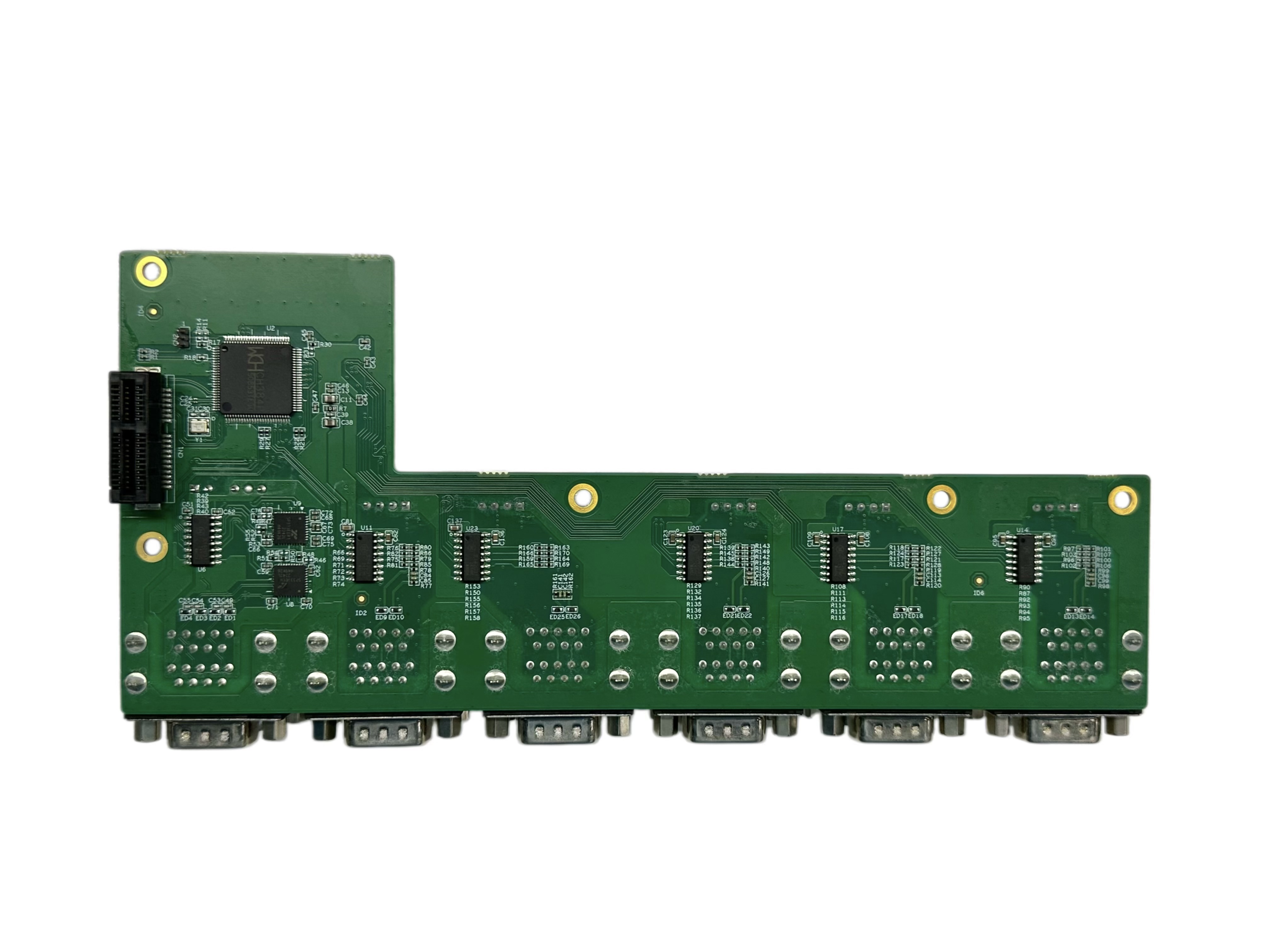

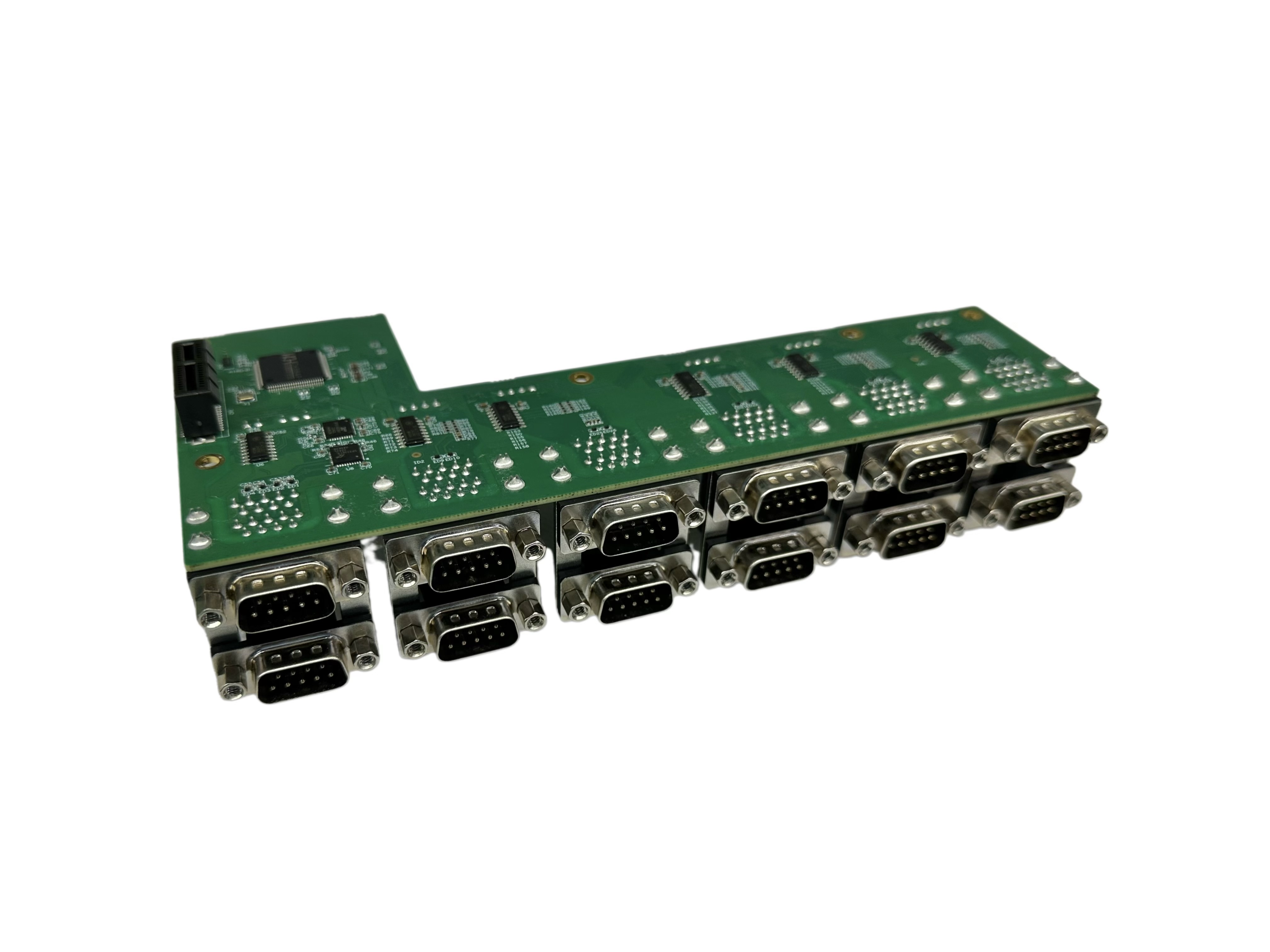

PCBA использует L-образную конструкцию платы FR-4 с компонентами, расположенными с обеих сторон. Схема содержит основной контроллер связи, многоканальные устройства UART CH438, схемы преобразования сигналов, пассивные компоненты и межплатный разъем. Плата маршрутизирует несколько каналов связи по своей поверхности для поддержки независимой передачи данных между хост-системой и подключенными внешними устройствами.

Этот продукт является частью услуги по сборке печатных плат для плат связи и промышленных интерфейсов. Производственный процесс объединяет размещение компонентов SMT со сборкой DIP разъемов DB9 и других деталей со сквозными отверстиями. Конфигурация разъемов высокой плотности требует контролируемой сборки печатной платы со сквозными отверстиями и пайки для обеспечения стабильных механических соединений и надежного электрического контакта на всех коммуникационных портах. Компоненты SMT с обеих сторон собираются перед процессом соединения через отверстие в соответствии с необходимой производственной последовательностью. Плата также имеет несколько монтажных отверстий по периметру для механической установки внутри целевого оборудования.

Эта настраиваемая коммуникационная печатная плата поддерживает изменения количества и типа последовательных интерфейсов, размеров печатной платы, расположения разъемов, схемы связи и конфигурации компонентов в соответствии с требованиями проекта. Производственные услуги могут включать в себя поиск компонентов, сборку SMT, сквозную обработку, программирование, проверку и функциональную проверку. Мы предлагаем бессвинцовые и безгалогенные производственные процессы для промышленного производства печатных плат по индивидуальному заказу.
