RF оценка и разработка PCBA

PCBA для оценки и разработки радиочастот предназначен для оценки радиочастотных сигналов, разработки аппаратного обеспечения и инженерной проверки. Плата оснащена несколькими каналами радиочастотных сигналов, интерфейсами SMA, соединениями тактового сигнала, контрольными точками и межплатным разъемом высокой плотности на печатной плате неправильной формы FR-4. Эта компоновка поддерживает лабораторные радиочастотные испытания, оценку схем и проверку прототипов во время разработки нового оборудования.

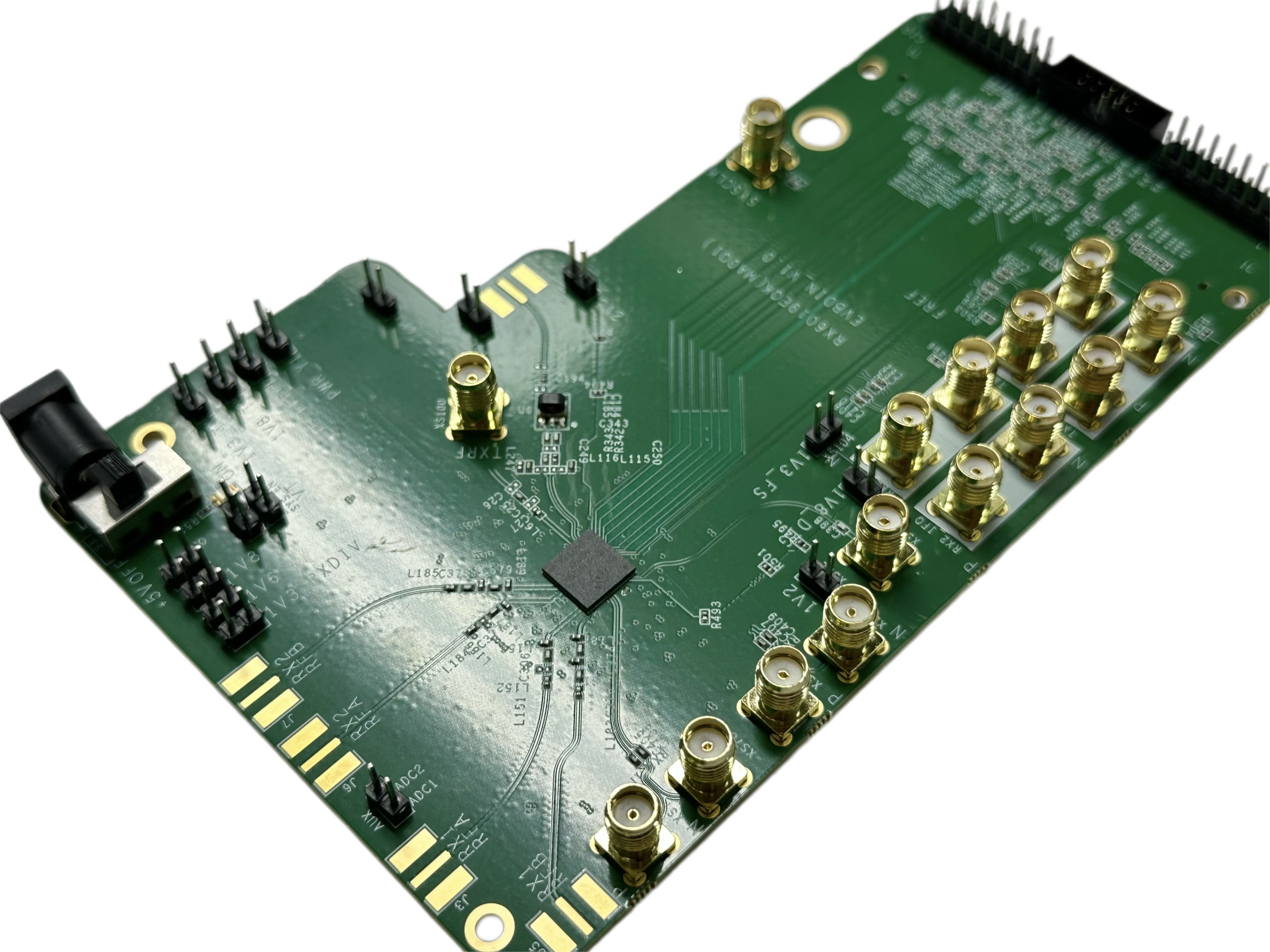

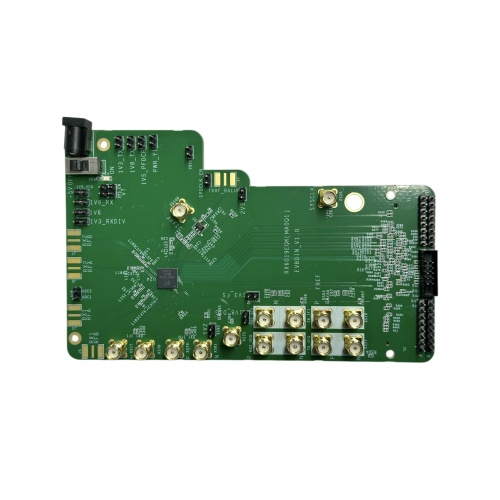

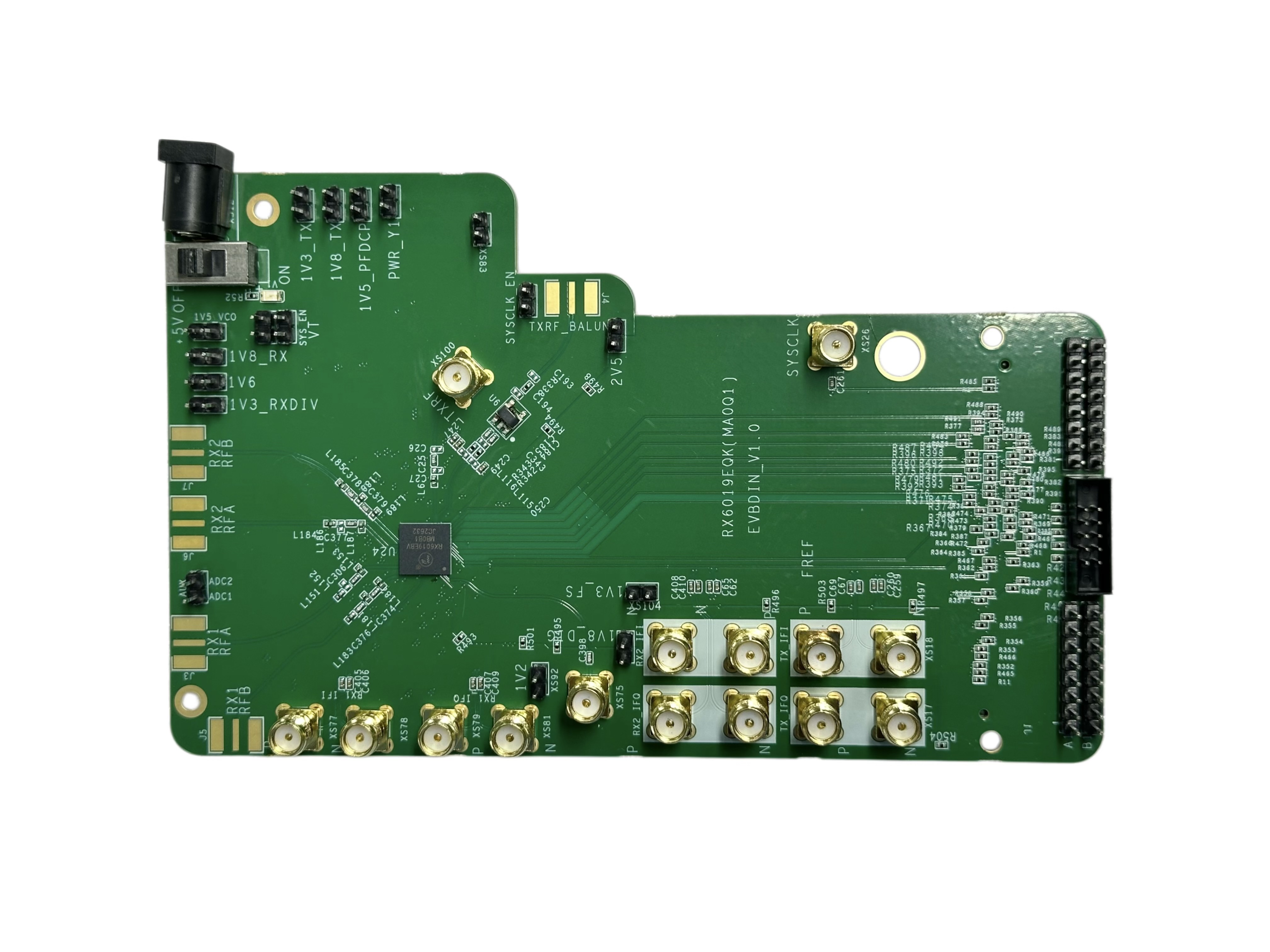

Несколько позолоченных разъемов SMA расположены в нижней части платы и обеспечивают отдельные интерфейсы для путей передачи и приема радиочастотных сигналов. Дополнительные позиции сигнала обозначают TX, RX, BALUN, SYSCLK, ADC и различные шины напряжения. Сети резисторов, конденсаторов и индукторов вокруг них поддерживают формирование сигнала и согласование радиочастот вблизи основного устройства и секций интерфейса. Разъем питания постоянного тока, ползунковый переключатель, разъемы контактов, тестовые площадки и точки настройки обеспечивают дополнительный доступ во время разработки и отладки.

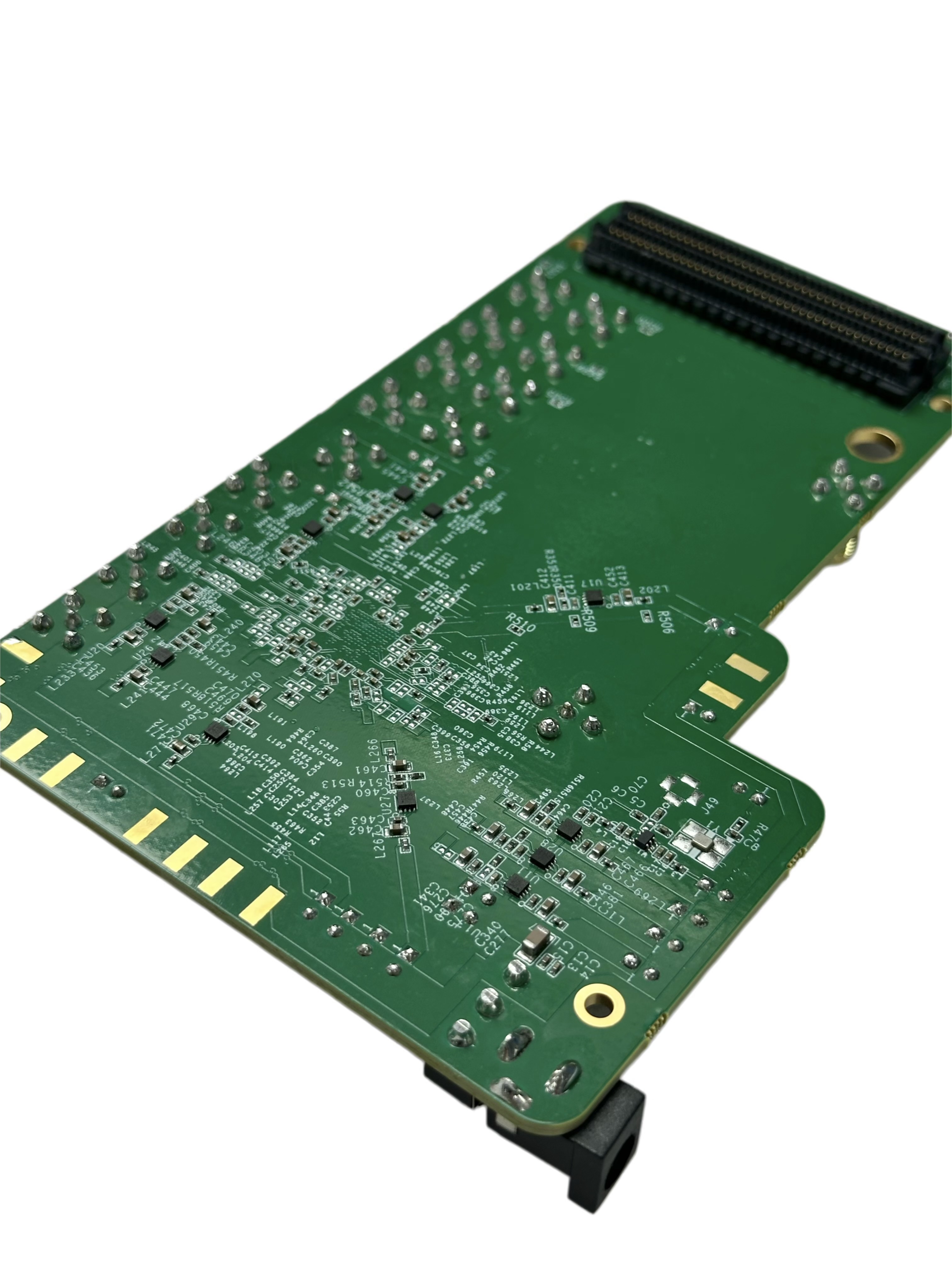

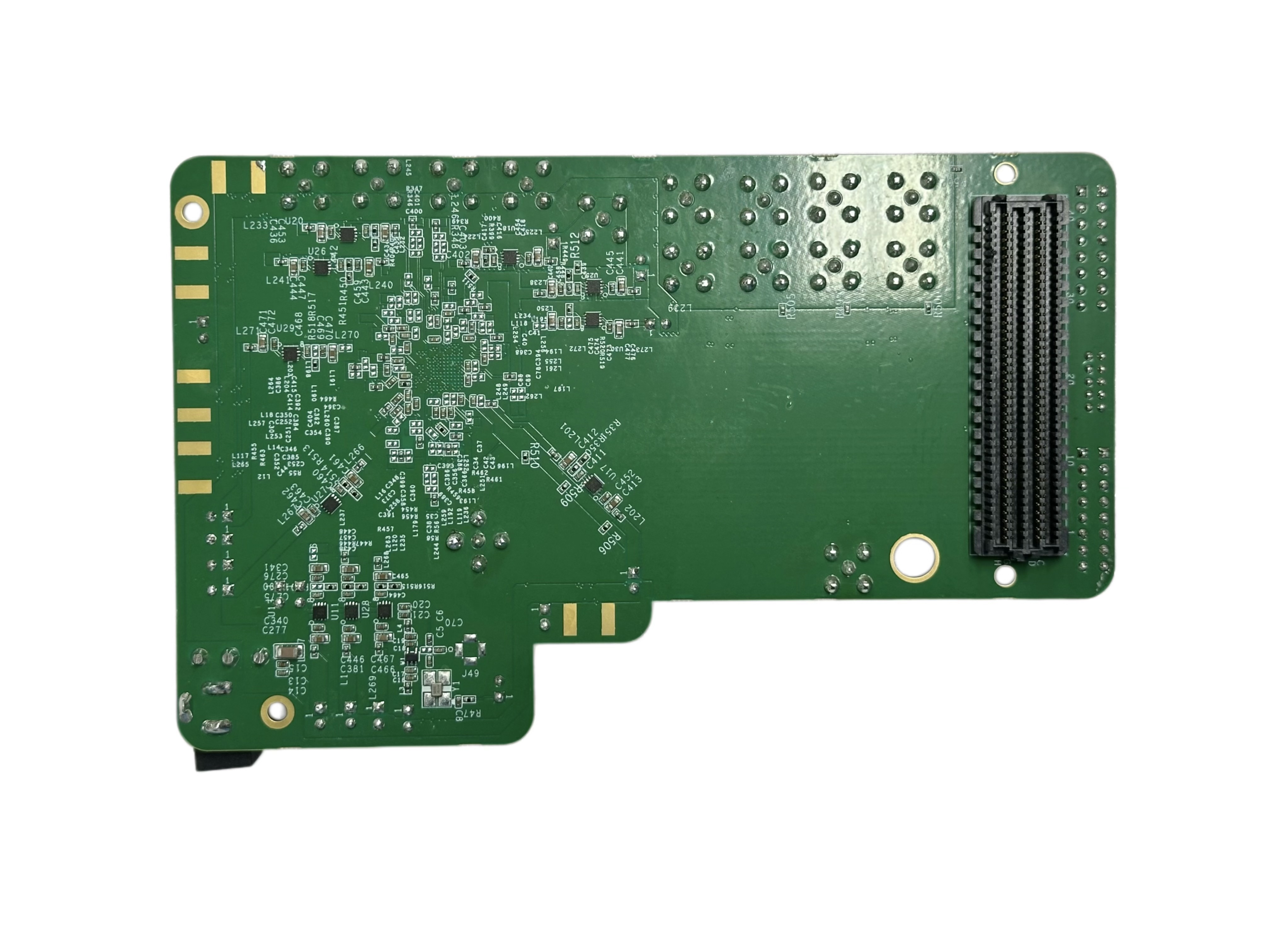

В сборке используется плотная схема поверхностного монтажа с обеих сторон, а также компоненты для сквозных отверстий и разъемов. Микросхемы с мелким шагом, небольшие пассивные устройства, компоненты радиочастотного согласования и близко проложенные сигнальные сети требуют контролируемого размещения и пайки SMT. Разъемы SMA, разъемы, вход постоянного тока и большой межплатный разъем усложняют производственный процесс, требуя смешанной сборки. Эти характеристики делают плату типичным проектом сборки прототипа печатной платы, где точность компонентов, выравнивание разъемов, качество паяных соединений и контроль имеют значение во время инженерных сборок.

Платы этого типа поддерживают прототипирование печатных плат для оценки радиочастотных чипов, разработки беспроводного оборудования, проверки пути прохождения сигнала, исследования коммуникационного оборудования и лабораторных испытаний. Несколько радиочастотных каналов позволяют инженерам подключать внешние приборы и оценивать различные пути передачи, приема, синхронизации и аналоговых сигналов в соответствии с окончательной схемой. Большой межплатный разъем также позволяет оценочной PCBA работать с другим контроллером, несущей платой или тестовой платформой как частью более крупной системы разработки.

Для индивидуальных проектов прототипов печатных плат размеры печатных плат, структура слоев, количество радиочастотных интерфейсов, положения разъемов SMA, требования к импедансу, выбор компонентов, контрольные точки и внешние разъемы могут соответствовать файлам дизайна заказчика. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, сборку SMT, сборку сквозных отверстий, производство прототипов, проверку и функциональное тестирование. Мелкосерийные инженерные сборки также выполняются перед серийным производством для поддержки проверки конструкции и разработки продукта. На протяжении всего производства применяются бессвинцовые и безгалогенные процессы.
