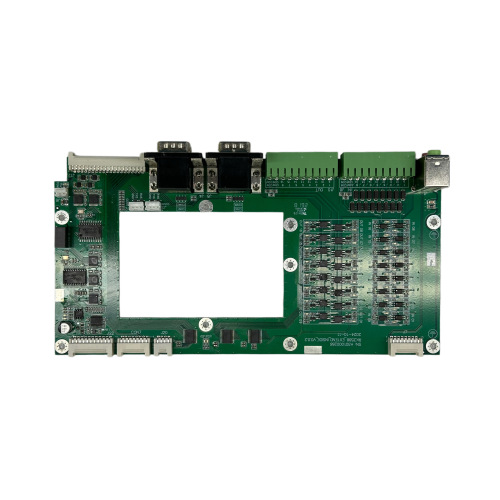

Плата расширения промышленного ввода-вывода PCBA

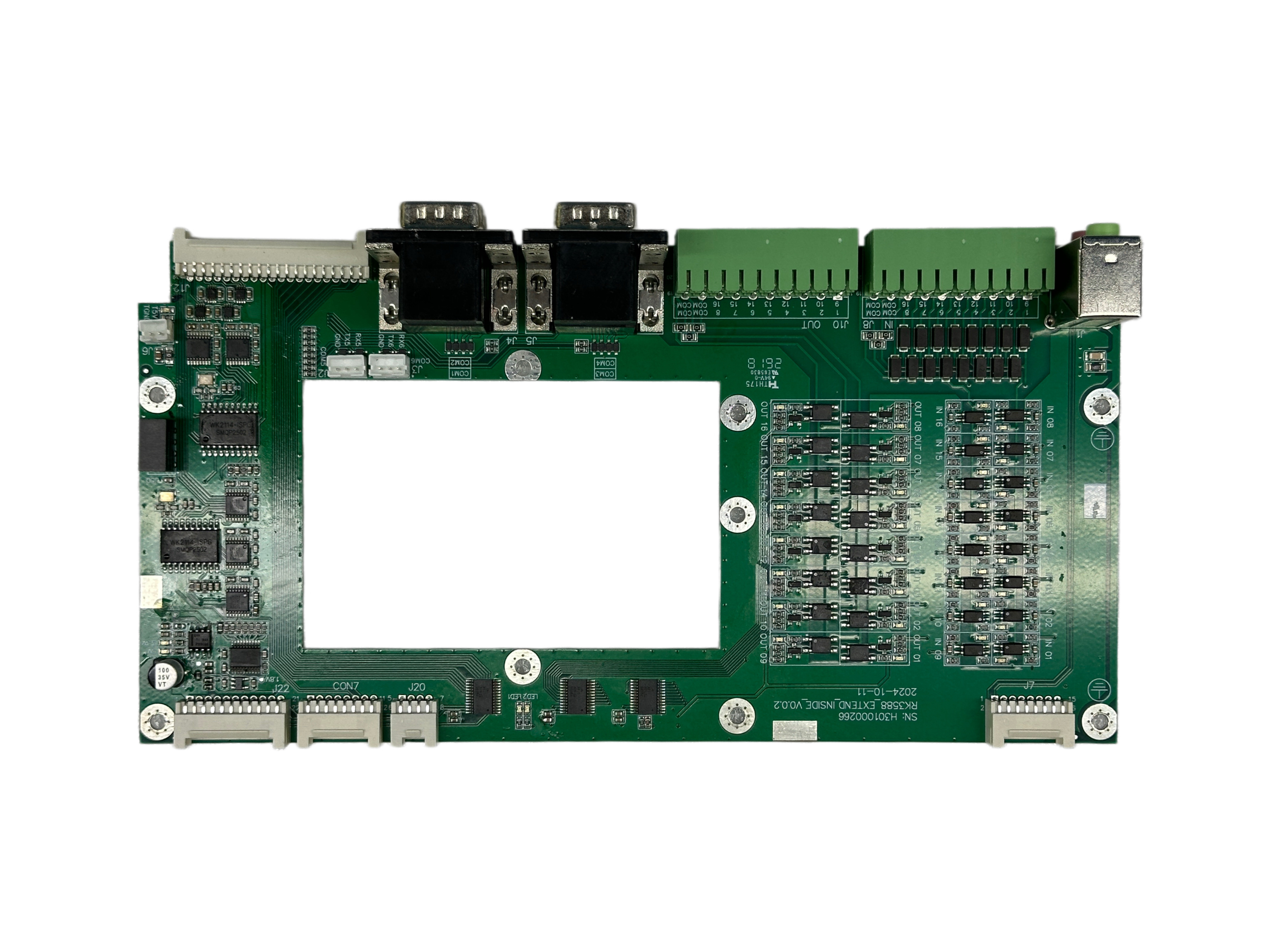

Эта промышленная плата расширения ввода-вывода PCBA служит интерфейсной подплатой для промышленных систем управления, которым требуются дополнительные сигнальные соединения и изолированные каналы цифрового ввода-вывода. Большой центральный вырез готов для установки основной платы или системной интеграции. Этот вырез позволяет плате расширения охватывать и соединяться с основной секцией обработки, в то время как внешние интерфейсы проходят по краю платы.

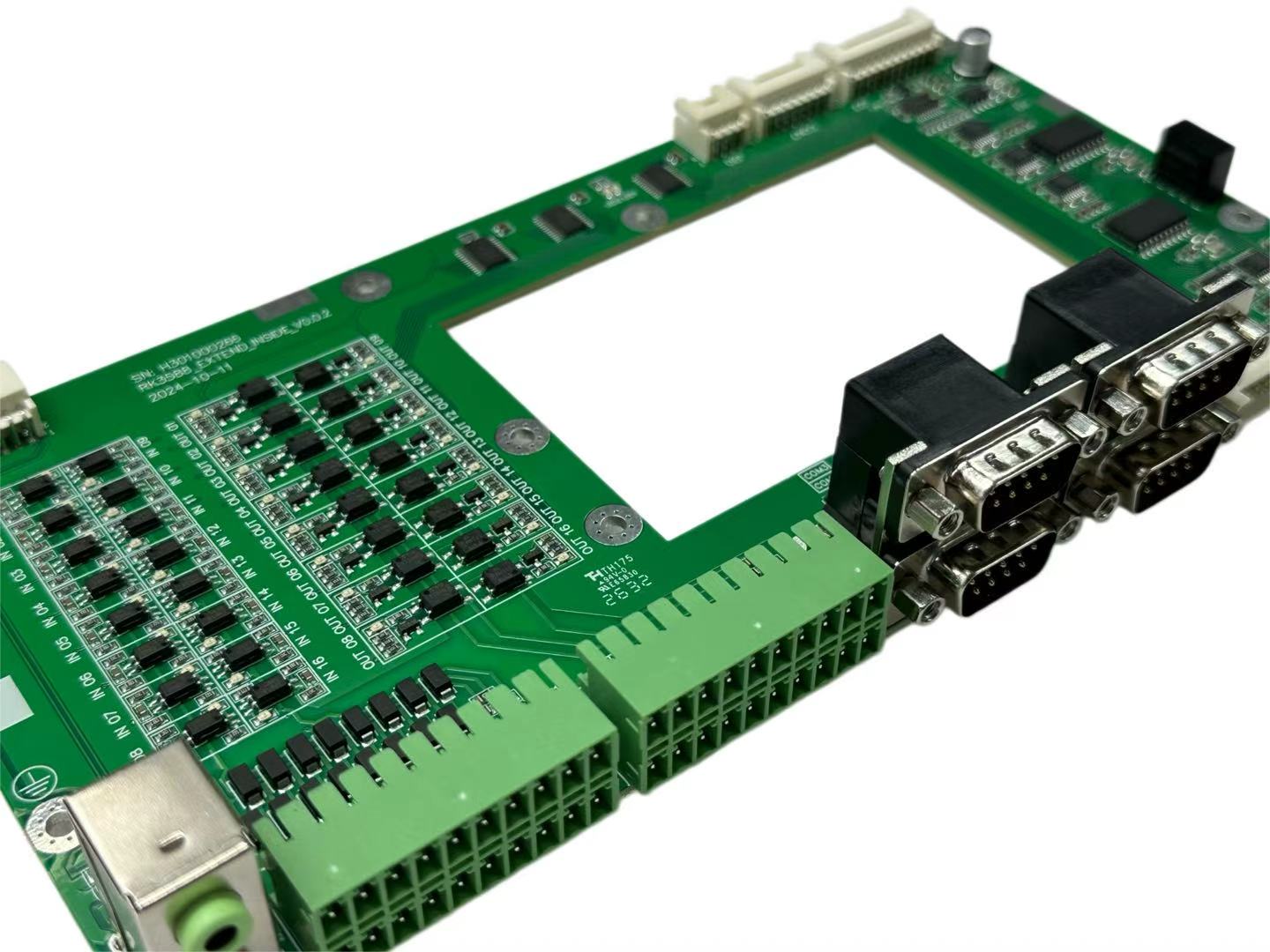

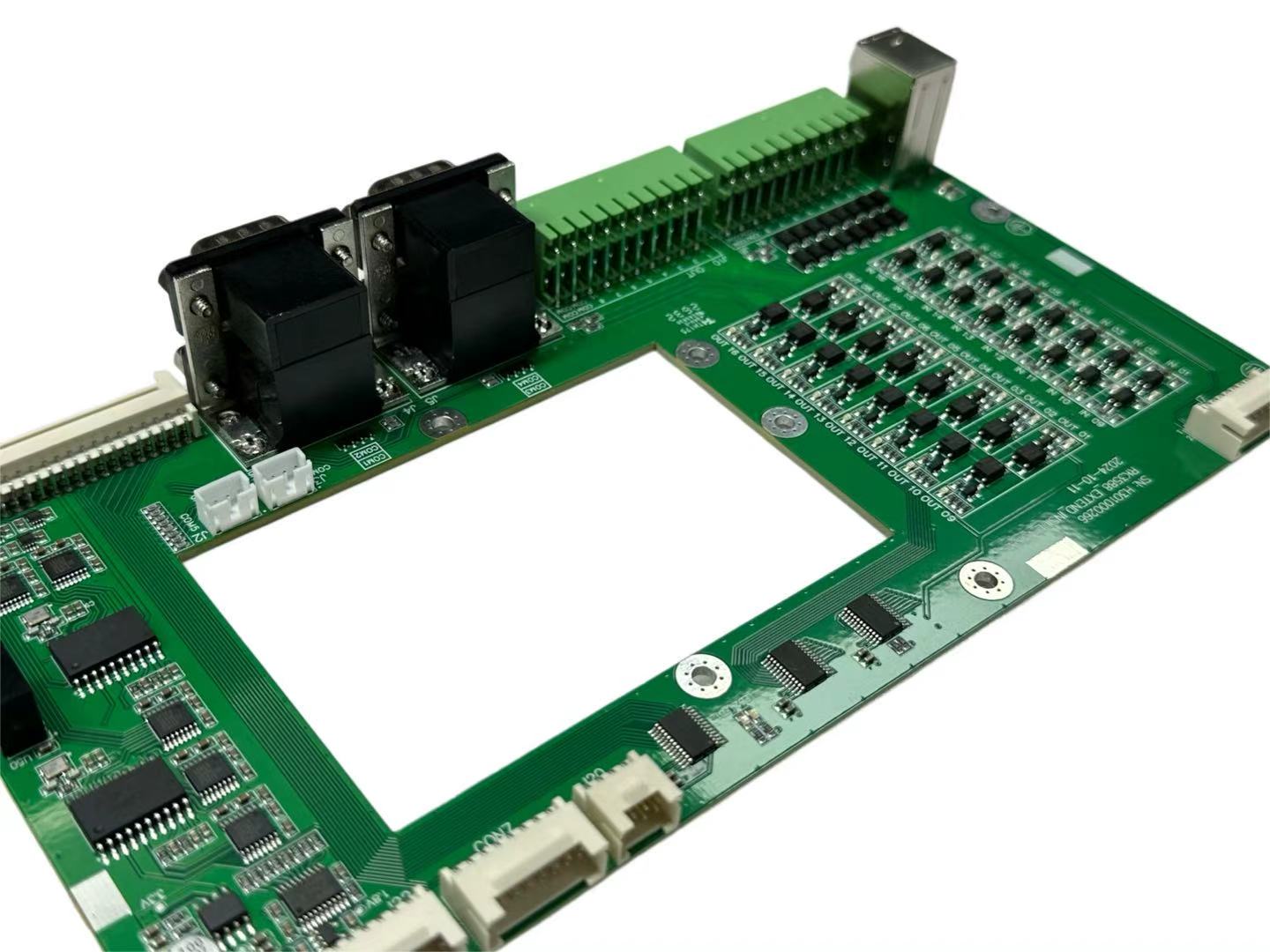

Промышленная плата ввода-вывода содержит несколько схем изоляции оптопар для ввода и вывода цифрового сигнала. Эти схемы отделяют сигналы внешнего возбуждения от схем внутреннего управления. Конфигурация интерфейса включает последовательный разъем DB9, интерфейс USB-B, зеленые клеммные колодки и несколько разъемов ленточного кабеля. Маркировка IN/OUT и распределенные клеммные соединения обеспечивают организованный доступ для сбора сигналов, управления выходами и внешней проводки. Точное напряжение ввода-вывода, количество каналов, стандарт последовательной связи и характеристики изоляции зависят от окончательной конструкции схемы.

Механически центральное отверстие, несколько краевых разъемов и плотная схема ввода-вывода делают проверку на уровне платы ключевым этапом разработки. Сборка прототипа печатной платы позволяет оценить положение разъемов, зазор между основной платой, доступность клемм и размещение компонентов перед завершением проектирования. Наши услуги по сборке прототипов печатных плат позволяют выполнять смешанную обработку SMT и сквозных отверстий. конфигурация, необходимая для оптопар, разъемов, клеммных блоков и вспомогательных схем.

Прототип печатной платы также помогает инженерам проверить, как цифровая плата ввода-вывода взаимодействует с соответствующей базовой системой до начала производства. Расположение разъемов, конфигурация ввода-вывода, схема изоляции, расположение клемм и размеры центрального отверстия могут меняться в соответствии с различными архитектурами промышленных контроллеров. Плата поддерживает индивидуальное расширение сигналов и интеграцию интерфейсов.
