Драйвер двигателя BLDC PCBA

Получить цену

Количество минимального заказа:

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Бренд: Санцзин

Origin: Китай

место происхождения: Китай

Тип продукта: Драйвер двигателя BLDC

заявка: Brushless DC Motor

Настройка: OEM / ODM Available

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

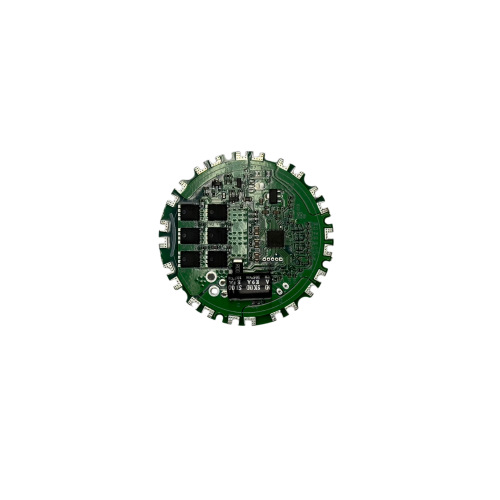

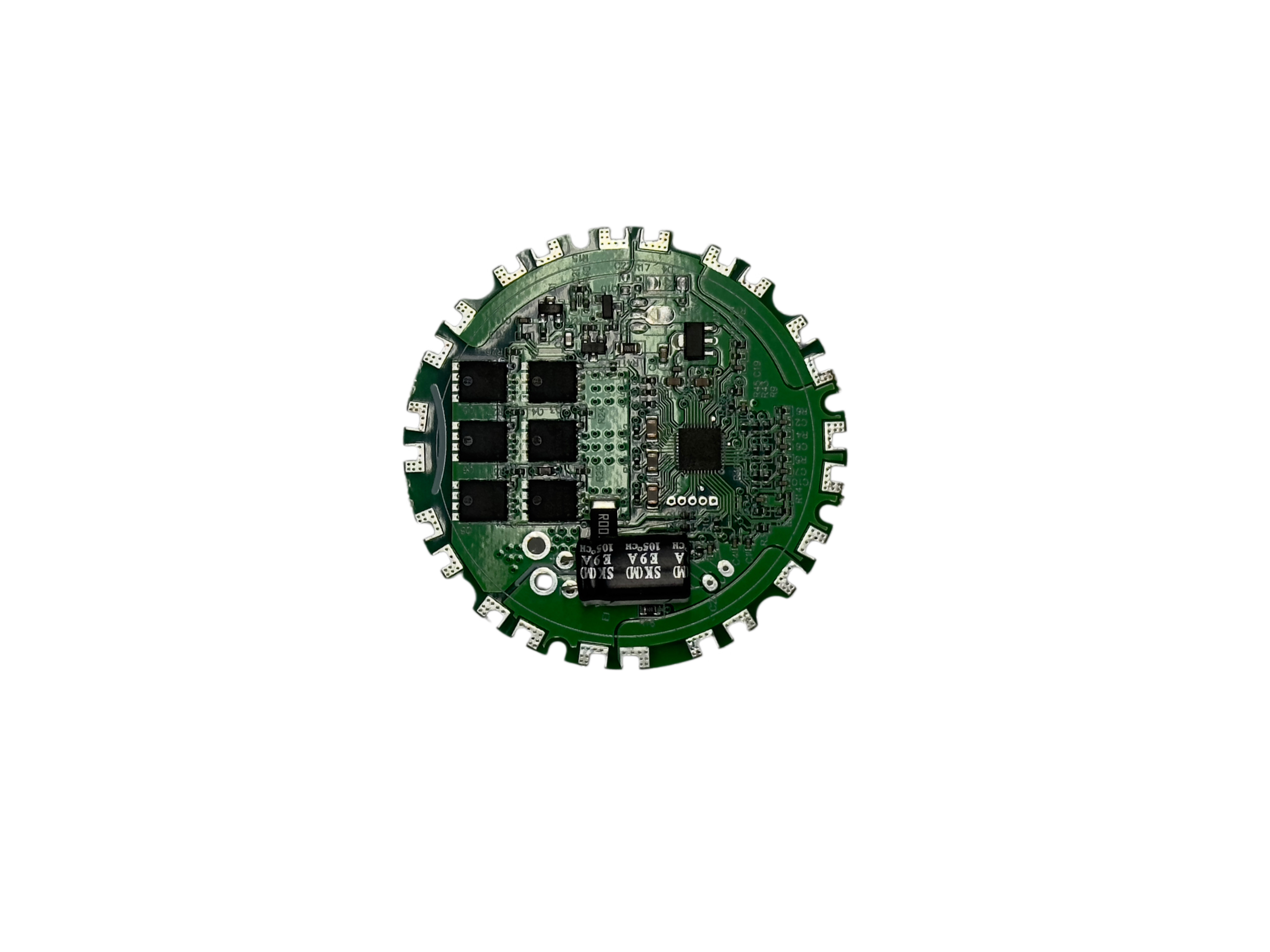

PCBA драйвера двигателя BLDC предназначен для установки в сборку бесщеточных двигателей постоянного тока. Он сочетает в себе функции привода двигателя и управления на компактной круглой плате. Вместо обычной прямоугольной формы эта плата имеет круглую форму и имеет по краям несколько зубчатых площадок для пайки. Эти площадки обеспечивают специальные точки соединения для крепления к статору двигателя. После установки плата драйвера становится частью внутренней сборки двигателя.

Плата управления двигателем включает в себя силовые устройства МОП, главную микросхему управления, электролитические конденсаторы и другие компоненты, необходимые для работы BLDC. Секция переключения мощности питает электрический привод для коммутации двигателя, а схема управления управляет логикой двигателя и регулировкой скорости в зависимости от конструкции системы. Компактная компоновка позволяет разместить электронику в ограниченном пространстве двигателя. Рабочее напряжение, ток, мощность и настройки управления зависят от электрической конструкции и требований двигателя.

В проектах разработки двигателей сборка печатной платы прототипа может оценить круглую компоновку печатной платы, размещение компонентов, положения соединений статора и механическую посадку перед производством. Наши возможности по сборке прототипов печатных плат в основном поддерживают конструкции на основе SMT, а также отдельные компоненты со сквозными отверстиями. Затем силовые устройства, схемы управления и соединительные конструкции собираются в соответствии с требованиями прототипа. Прототип печатной платы также помогает инженерам подтвердить взаимосвязь между электронной конструкцией и физической структурой двигателя перед завершением производственной конфигурации.

Круглая геометрия печатной платы и расположение краевых соединений делают эту печатную плату привода двигателя идеально подходящей для встраиваемых двигателей BLDC, где пространство для установки и механическая интеграция являются ключевыми факторами при проектировании. Диаметр платы, расположение паяных площадок, конфигурация компонентов и требования к управлению могут быть адаптированы к различным конструкциям двигателя. Плата обеспечивает гибкую основу для разработки индивидуальных модулей привода двигателя.
