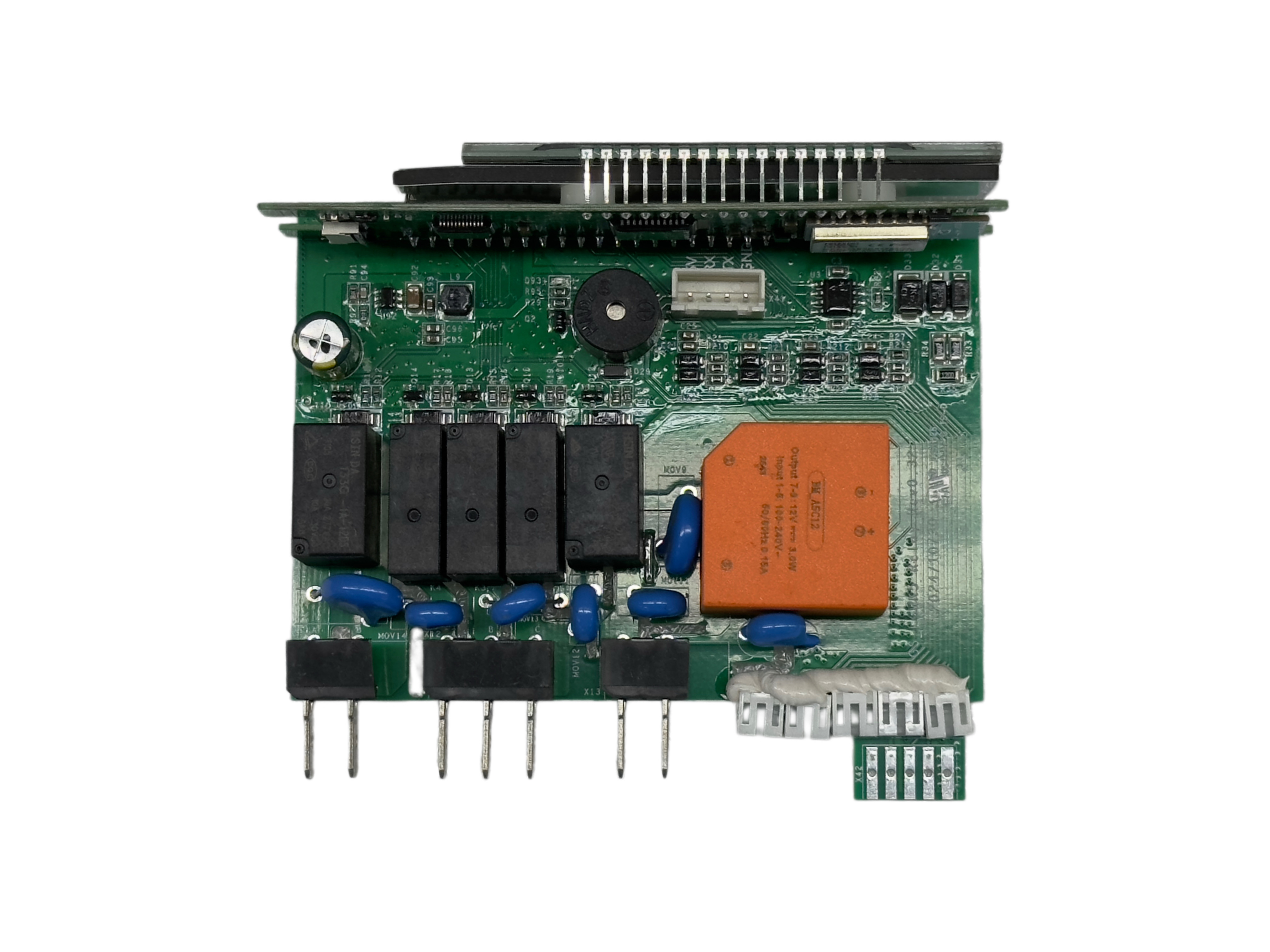

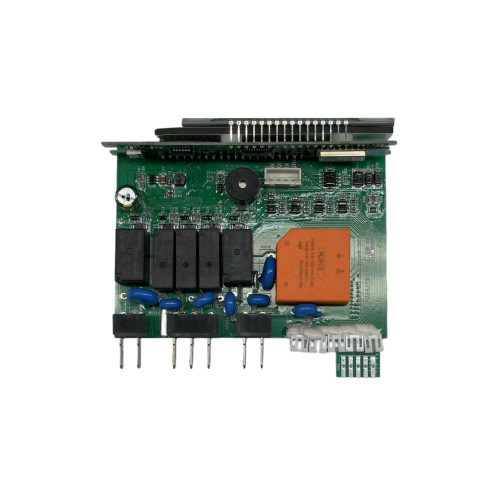

Плата управления реле с дополнительной платой дисплея

PCBA релейного управления сочетает в себе логическое управление оборудованием, многоканальное релейное переключение и многоуровневый интерфейс дисплея в компактном узле на уровне платы. Отдельная дополнительная плата дисплея монтируется над основной платой посредством межплатных контактов. Это соединение образует многоуровневую структуру, поэтому рабочая информация и функции пользовательского интерфейса интегрируются непосредственно с контроллером оборудования. Встроенный зуммер обеспечивает дополнительную звуковую индикацию, а несколько реле управляют коммутационными выходами подключенных нагрузок.

Основная плата управления сочетает в себе компактную схему SMT с более крупными компонентами со сквозными отверстиями, включая реле, устройства, связанные с питанием, разъемы проводов и прямые металлические контакты. Несколько точек интерфейса соединяют контроллер с внешней проводкой и верхней частью дисплея. Локальное усиление клеем также проявляется вокруг одной области соединителя и добавляет механическую поддержку собранной конструкции. Точное рабочее напряжение, номиналы реле, характеристики дисплея и протокол интерфейса зависят от окончательной конструкции оборудования.

Расположение плат стопкой делает механическую проверку важной частью разработки продукта. Прототип печатной платы может проверять выравнивание между платами, расположение разъемов, высоту штабелирования, размещение дисплея и зазор между электронным блоком и корпусом оборудования. Сборка печатной платы прототипа также помогает оценить комбинацию SMT-компонентов, сквозных реле, разъемов и структуры подключаемого дисплея перед завершением конфигурации оборудования.

Для проектов, которым требуется индивидуальный человеко-машинный интерфейс, наши услуги по сборке прототипов печатных плат могут поддерживать различные размеры дисплейной платы, расположение разъемов, конфигурации реле и компоновку материнской платы. Модульная архитектура позволяет секции дисплея и схемам релейного управления работать как единая интегрированная платформа управления и сохранять гибкость для различных структур оборудования и требований к пользовательскому интерфейсу.
