Кольцевая плата управления интеллектуальными устройствами

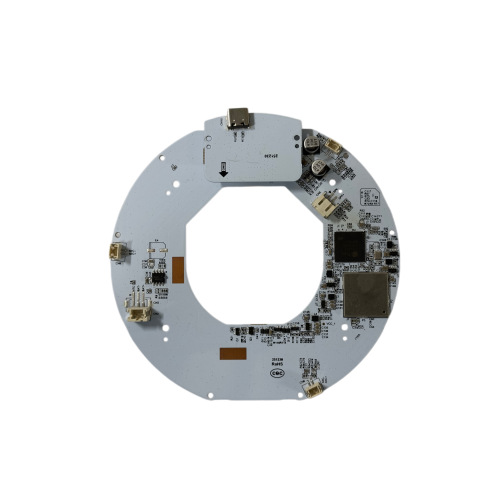

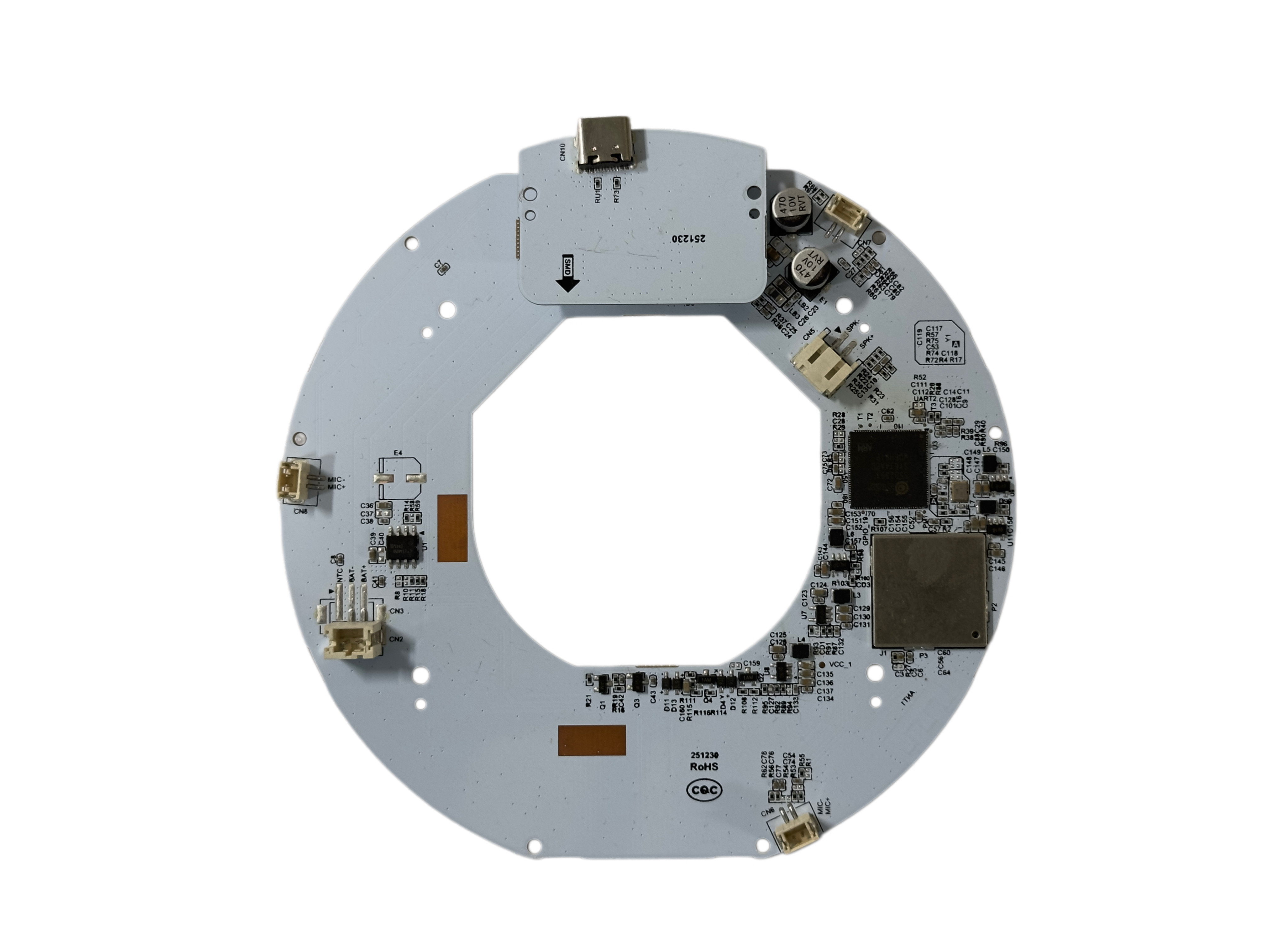

Кольцевая печатная плата управления интеллектуальными устройствами сочетает в себе встроенную схему управления и множество периферийных интерфейсов на характерной круглой плате FR-4 с большим вырезом в центре. Белая паяльная маска и геометрия с открытым центром позволяют электронике следовать механической архитектуре конечного устройства и оставлять центр открытым для других структурных или функциональных компонентов. Интерфейс USB Type-C, многопроводные разъемы, управляющие микросхемы, электролитические конденсаторы и плотно расположенные компоненты поверхностного монтажа заполняют доступную площадь платы.

Схема управления расположена вдоль одной стороны кольца, поэтому обработка сигналов и подключение внешних устройств эффективно используют пространство, оставляя остальную часть круглой поверхности открытой. Видимая маркировка интерфейса включает в себя соединения, связанные с микрофоном, и соединение, связанное с NTC, а также несколько ссылочных обозначений CN. Узел также имеет экранированную зону компонентов. Точные электрические функции, рабочее напряжение и конфигурация связи зависят от конечных требований к системе.

Для электроники, построенной на основе нестандартных механических конструкций, прототип печатной платы позволяет команде разработчиков проверять не только функциональность схемы. Во время сборки прототипа печатной платы можно проверить внешний диаметр, центральное отверстие, положение монтажных отверстий, расположение USB Type-C, ориентацию разъема и зазор между компонентами относительно реального корпуса и окружающих механических деталей. Это особенно важно, когда доступное пространство на печатной плате окружает круглое отверстие, а не обычную прямоугольную плату.

Услуги по сборке прототипов печатных плат поддерживают индивидуальные проекты плат управления с индивидуальными контурами плат, расположением разъемов, размещением компонентов и периферийными интерфейсами. Эта кольцеобразная архитектура показывает, как управляющая электроника вписывается в механически ограниченные конструкции интеллектуальных устройств и при этом обеспечивает доступ к внешним соединениям и функциональным схемам.
