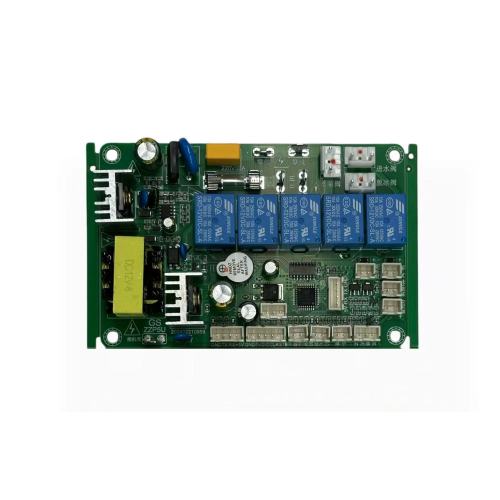

Плата управления коммерческим льдогенератором PCBA

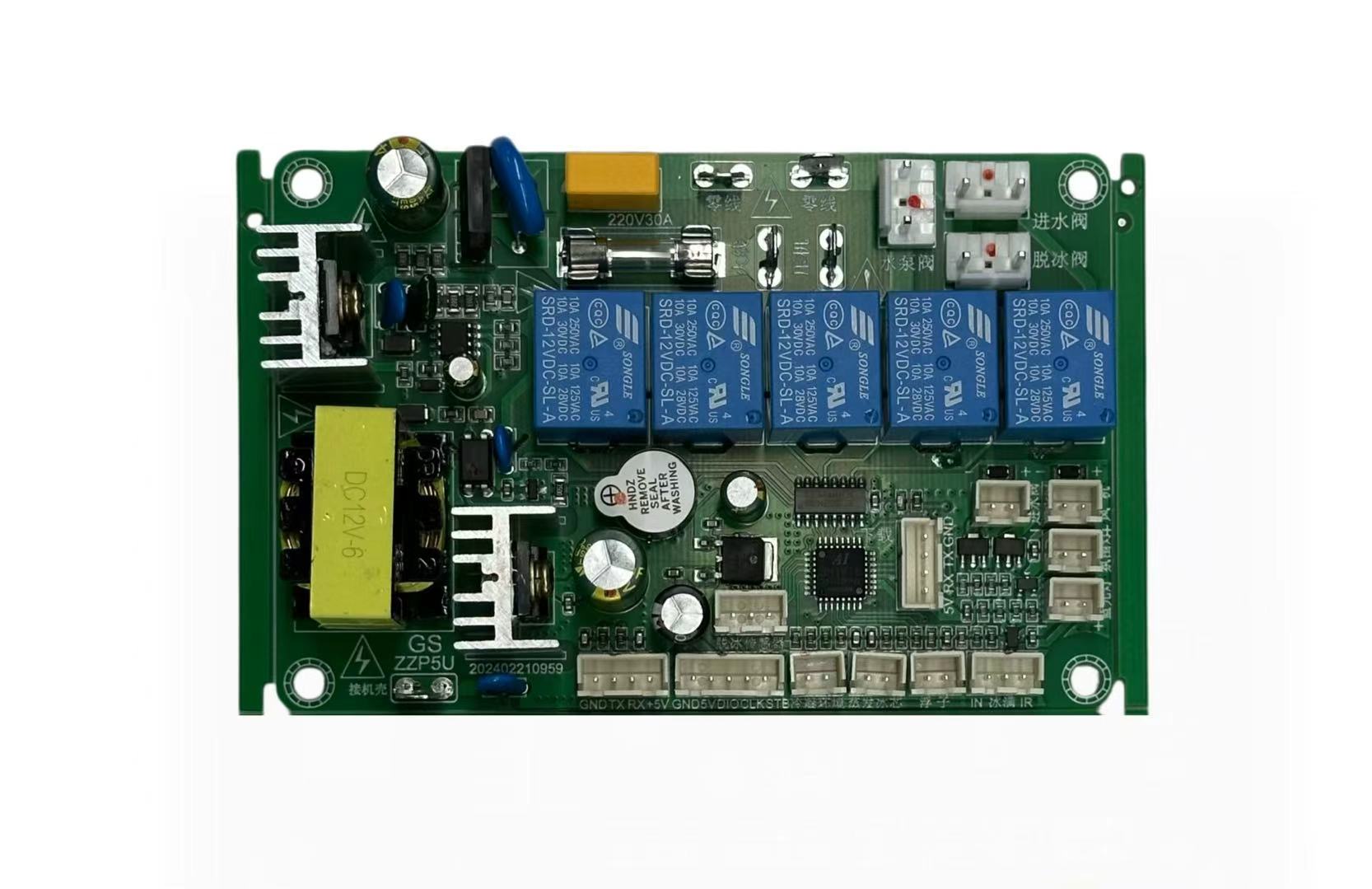

Пульт управления льдогенератором обеспечивает централизованное управление льдогенератором. Он сочетает в себе преобразование мощности, релейное переключение, сбор сигналов датчиков и управление рабочей последовательностью на одной печатной плате FR-4. Плата объединяет компоненты SMT с устройствами сквозного питания и обслуживает оборудование льдогенераторов, которое управляет несколькими клапанами, насосами, датчиками и другими электрическими нагрузками.

Пять силовых реле расположены на плате и обеспечивают многоканальное переключение нагрузки. Видимая маркировка печатной платы указывает на интерфейсы управления. К ним относятся впускной клапан воды, клапан водяного насоса и клапан выпуска льда. Контроллер использует их для последовательного выполнения отдельных этапов процесса производства льда. Дополнительные интерфейсы обеспечивают обнаружение уровня поплавка, обнаружение наличия льда, инфракрасное зондирование и соответствующие внешние сигналы.

На плате находится силовая часть переменного и постоянного тока с трансформатором, предохранителем, конденсаторами, компонентами защиты и конструкциями рассеивания тепла. Центральный MCU считывает входные сигналы датчиков и управляет соответствующими релейными выходами в соответствии с запрограммированной операционной логикой. Такая установка позволяет плате управления льдогенератором управлять подачей воды, циркуляцией, выпуском льда, определением состояния и другими функциями оборудования с помощью одного контроллера.

В производстве используется автоматизированная сборка SMT с DIP-сборкой реле, трансформаторов, разъемов, конденсаторов, держателей предохранителей и других компонентов со сквозными отверстиями. Для этой платы управления смешанной технологии услуги сборки DIP включают установку компонентов через отверстие, пайку, проверку и интеграцию с процессами SMT. На линии применяются процессы, не содержащие свинца и галогенов, когда этого требует производственный заказ.

Встроенный модуль мультиреле обеспечивает несколько независимых каналов переключения. Внешние разъемы соединяют плату с датчиками и исполнительными механизмами. Являясь платой управления электромагнитным клапаном, она поддерживает индивидуальные конфигурации клапанов, расположение датчиков, расположение разъемов и определенные последовательности операций машины.

PCBA подходит для коммерческих льдогенераторов и сопутствующего холодильного оборудования или оборудования для контроля воды, которому требуется скоординированный мониторинг датчиков и управление несколькими нагрузками. Производство OEM/ODM охватывает всю цепочку: производство печатных плат, поиск компонентов, сборку SMT, сборку DIP, тестирование, интеграцию жгутов проводов и окончательную сборку коробки.
