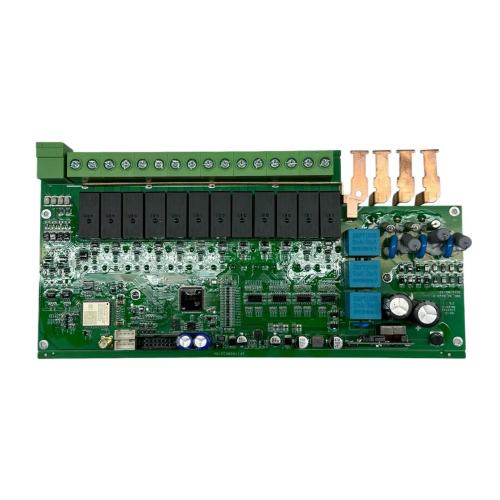

Многоканальный мониторинг мощности и релейное управление PCBA

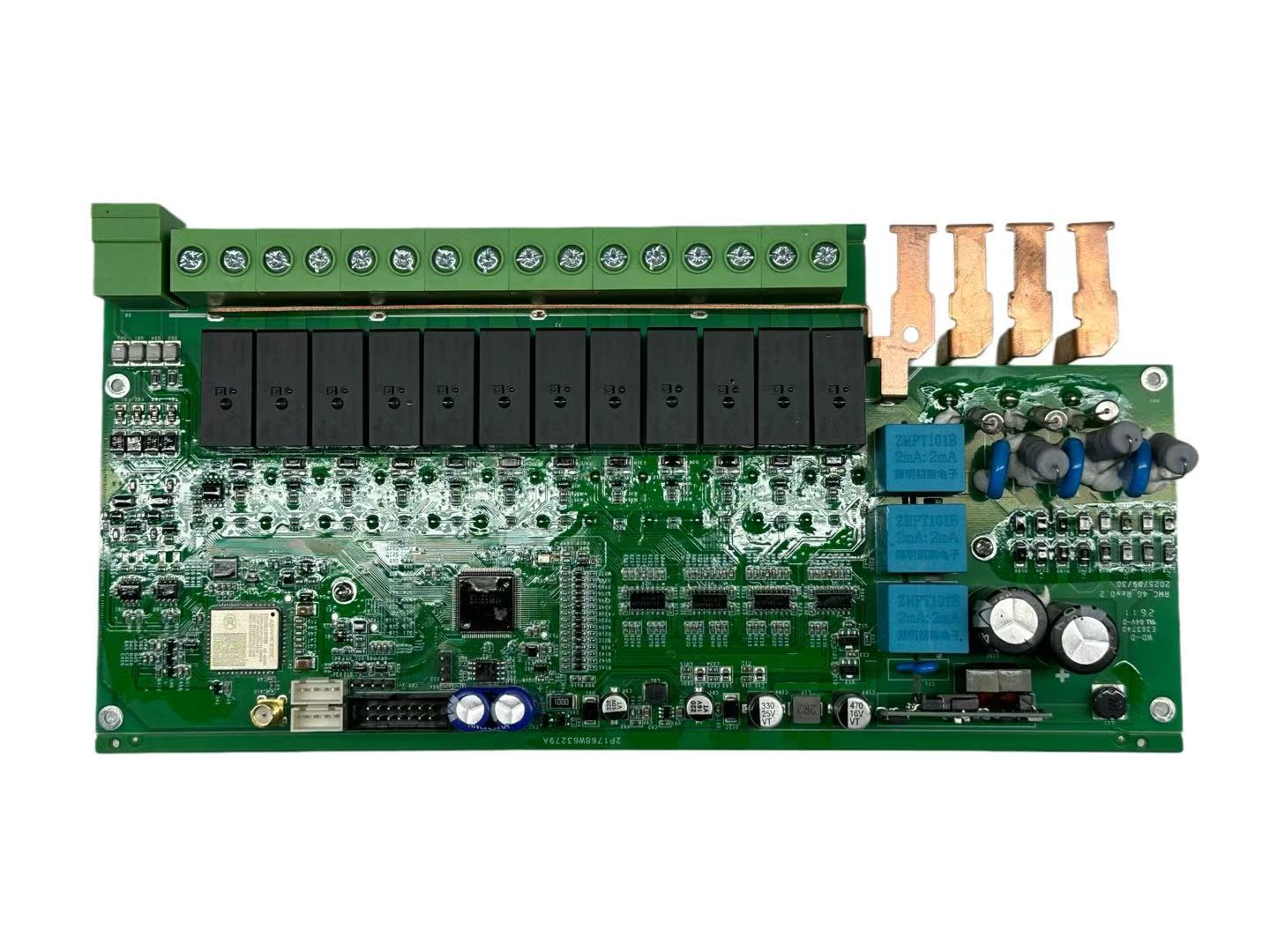

На передней стороне расположены несколько сильноточных реле, клеммные колодки с винтовыми зажимами, модули трансформатора напряжения ZMPT101B, главный управляющий микроконтроллер, схемы связи и компоненты источника питания. Эти схемы позволяют плате выполнять мониторинг напряжения, обработку сигналов, передачу данных и многоканальное релейное переключение. В качестве модуля мониторинга мощности PCBA работает в оборудовании распределения электроэнергии, промышленных контроллерах, системах электрического мониторинга и других приложениях, требующих централизованного сбора данных и управления нагрузкой.

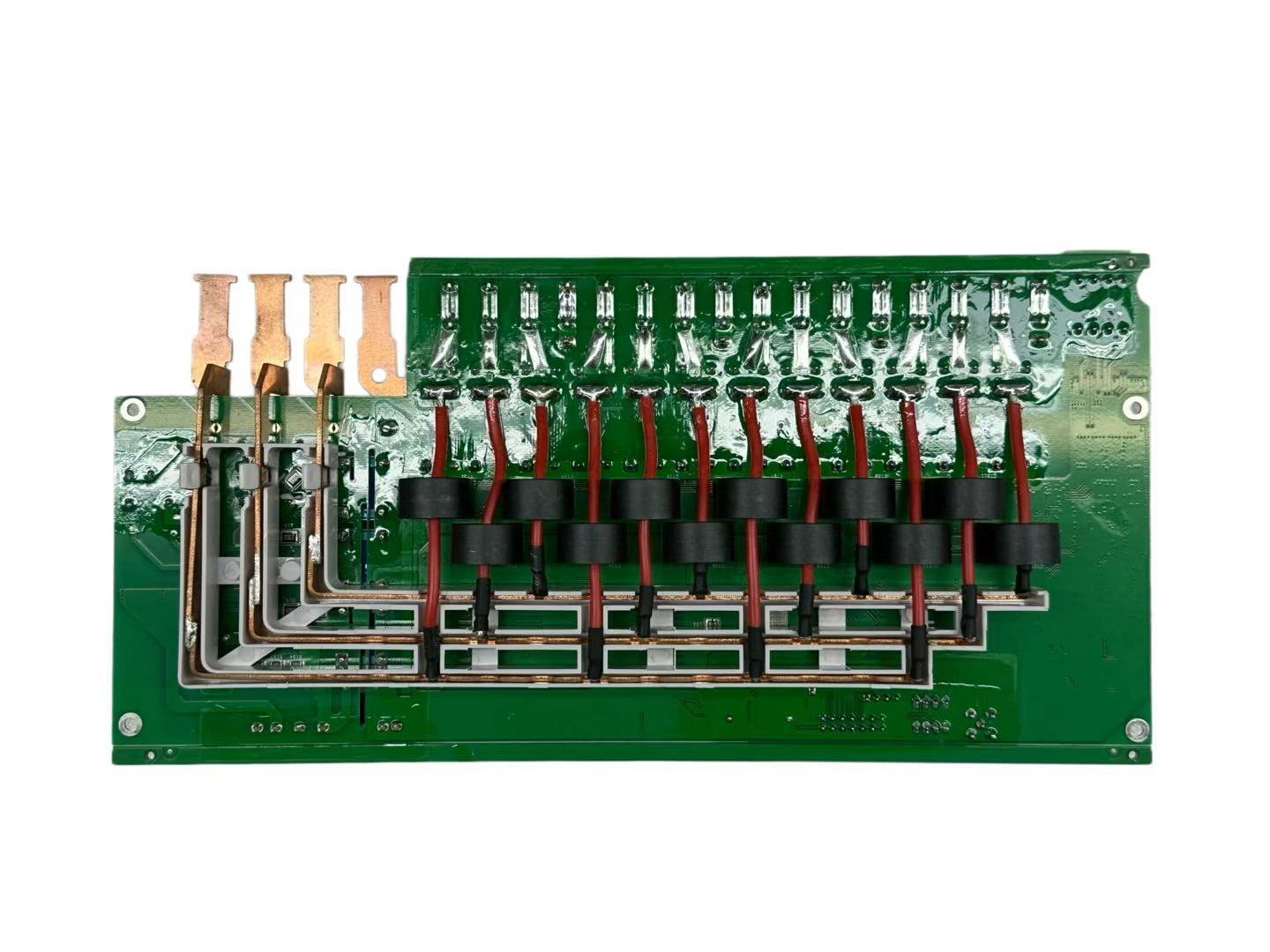

На обратной стороне расположены прочные медные проводники, изолированные сильноточные провода, магнитные кольцевые конструкции и усиленные паяные соединения для передачи энергии. Такое сочетание силовых компонентов и конструкций со сквозными отверстиями делает продукт типичным примером сборки печатных плат со сквозными отверстиями и сборки THT. Надежная пайка DIP особенно важна для реле, винтовых клемм, медных проводников и других компонентов, требующих механических или электрических характеристик, соединения которых должны оставаться надежными для длительной промышленной эксплуатации.

Благодаря множеству сильноточных релейных каналов и встроенной схеме измерения напряжения плата обеспечивает переключение нагрузки, мониторинг напряжения, сбор сигналов и управление на уровне системы с помощью одной печатной платы. Узел имеет защитное покрытие для повышения устойчивости к воздействию окружающей среды в сложных условиях эксплуатации.

Для индивидуальных промышленных приложений производственная поддержка включает в себя поиск компонентов, сборку SMT, сборку печатных плат через отверстия, пайку DIP, ручную сборку силовых компонентов, проверку, тестирование и окончательную интеграцию печатных плат, что дает клиентам гибкое производственное решение для сложной электроники управления питанием и мониторинга.
