Блок питания AC-DC PCBA

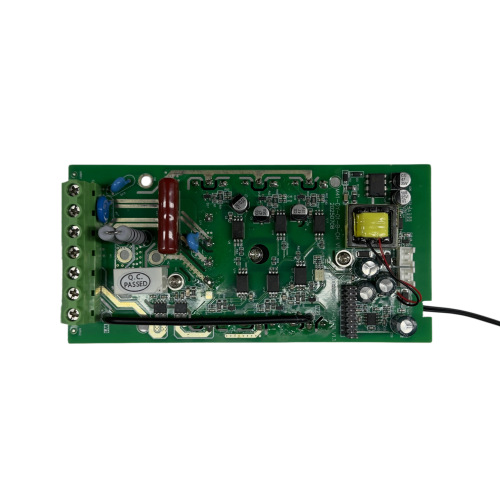

Плата источника питания переменного и постоянного тока предназначена для преобразования, распределения и управления нагрузкой в ​​коммерческом и промышленном электронном оборудовании. Плата использует жесткую печатную плату FR-4 зеленого цвета и сочетает в себе схему обработки питания с несколькими внешними точками подключения, обеспечивая интегрированную аппаратную платформу для управления питанием оборудования.

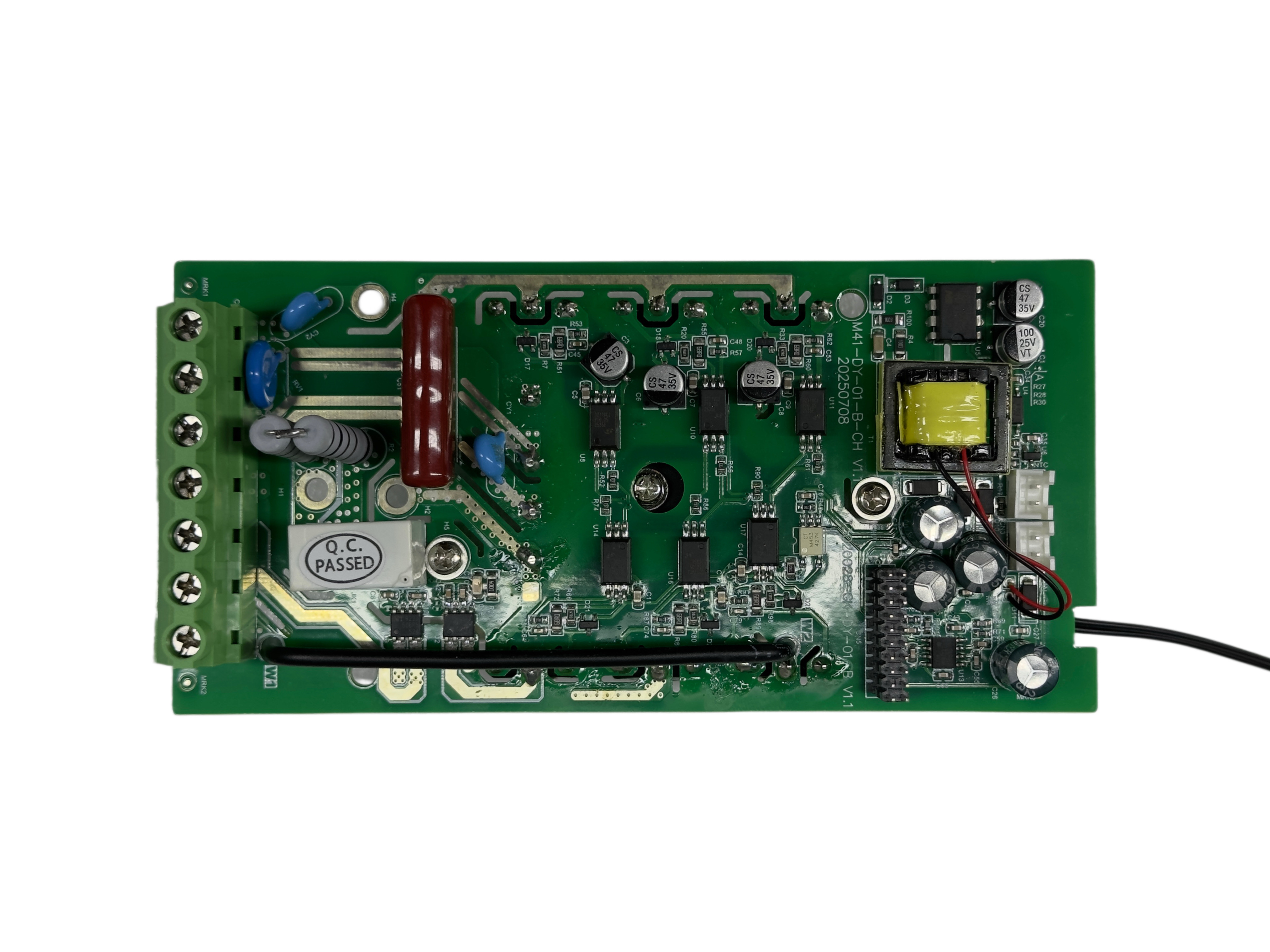

Сборка содержит трансформатор, электролитические конденсаторы, силовые полупроводниковые приборы, крупные пассивные компоненты, компоненты входной защиты и несколько цепей управления. Многопозиционная винтовая клемма на левой стороне обеспечивает надежные соединения проводов, а установленные на плате разъемы, штыревые разъемы и внешние выводы соединяют плату с другими модулями внутри оборудования. Силовая часть также оснащена компонентами фильтрации и подавления перенапряжений, обеспечивающими стабильную подачу электроэнергии в расчетных условиях конструкции оборудования. Точные входное/выходное напряжение, номинальная мощность и пороги защиты зависят от спецификации схемы заказчика, и сама по себе собранная плата их не раскрывает.

С точки зрения производства, эта плата источника питания переменного и постоянного тока сочетает в себе схему поверхностного монтажа с более крупными силовыми компонентами со сквозными отверстиями. Сборка печатной платы со сквозными отверстиями предназначена для компонентов, требующих механического монтажа или корпусов большего размера, а контролируемая пайка DIP поддерживает клеммы, конденсаторы, магнитные компоненты и другие устройства с выводами. Такая смешанная структура сборки делает плату типичным примером сборки THT для производства силовой электроники.
