Панель управления с ЖК-клавиатурой PCBA

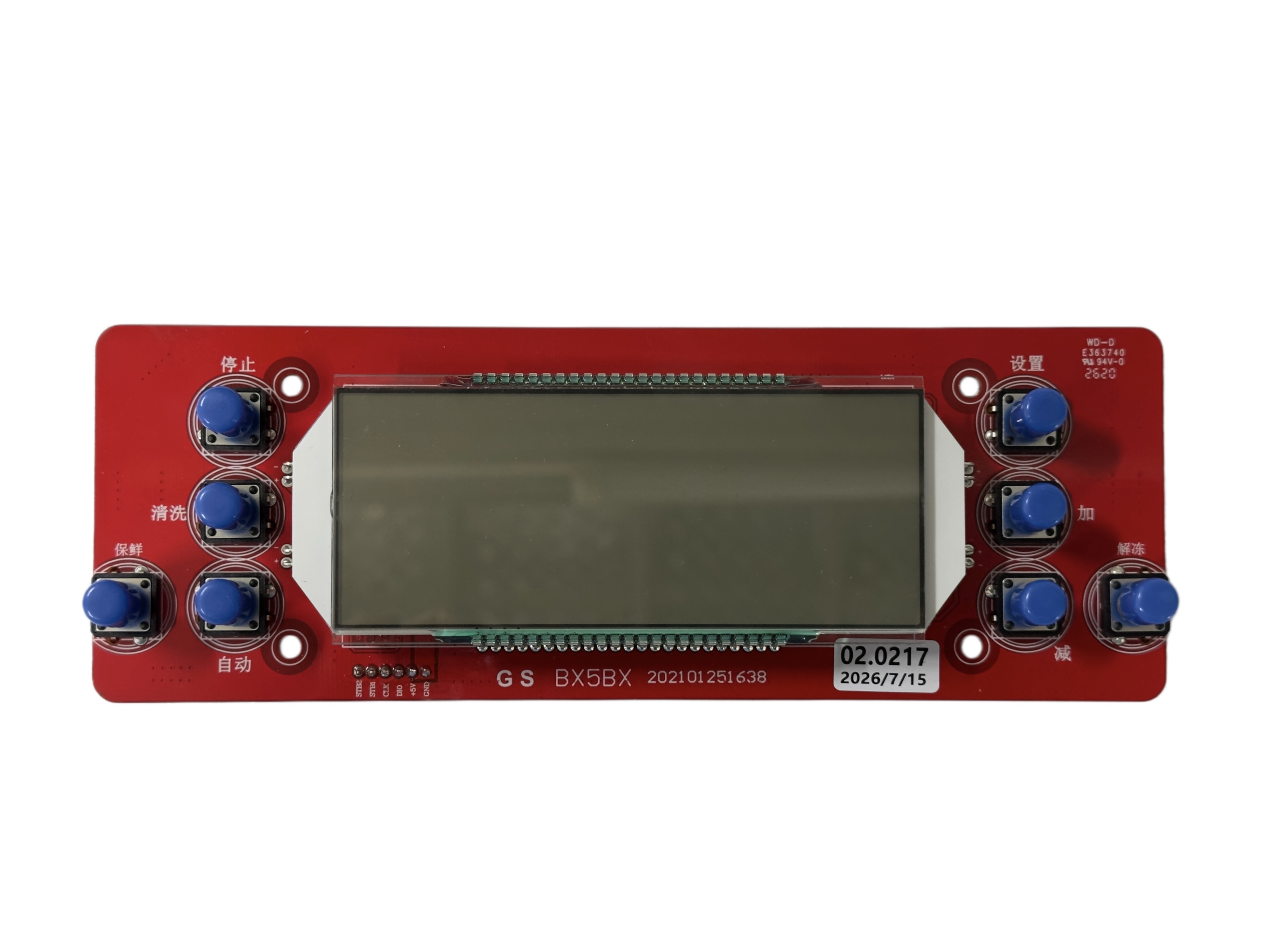

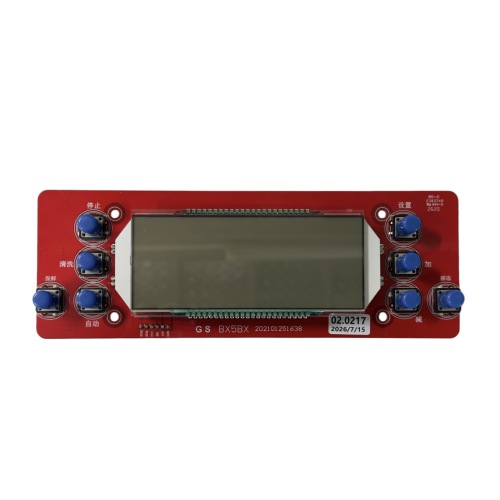

Кнопочная ЖК-панель управления PCBA служит человеко-машинным интерфейсом для оборудования, требующего визуального отображения состояния и прямого физического управления. На панели используется удлиненная печатная плата красного цвета FR-4, на которой расположен большой ЖК-модуль с восемью специальными кнопками для различных функций оборудования. Видимые китайские маркировки обозначают операции «Стоп», «Очистка», «Сохранение свежести», «Авто», «Настройка», «Увеличение», «Уменьшение» и «Разморозка», обеспечивая понятный интерфейс для управления оборудованием и настройки параметров. Модуль управления ЖК-дисплеем объединяет функции отображения и пользовательского ввода на одной плате. ЖК-дисплей расположен в центре, а физические кнопки расположены по обеим сторонам, что обеспечивает удобство управления.

С точки зрения сборки плата сочетает в себе схему поверхностного монтажа с выводным дисплеем и кнопочными компонентами. Поэтому сборка печатной платы со сквозными отверстиями имеет большое значение в производстве, особенно когда физические элементы управления требуют стабильного механического позиционирования. Точная сборка THT обеспечивает постоянство высоты, выравнивания и расстояния между кнопками, поэтому готовая печатная плата соответствует соответствующим отверстиям на передней панели оборудования. В сборке также используется контролируемая пайка DIP для соединений выводных компонентов рядом со схемами поверхностного монтажа.

Будучи панелью управления оборудованием, эта печатная плата работает как интерфейс между оператором и системой управления оборудованием. Конфигурация дисплея, функции кнопок, размеры печатной платы, расположение интерфейса и расположение панелей могут быть адаптированы к целевому приложению, поэтому плата подходит для индивидуального оборудования, которому требуется ЖК-дисплей вместе со специальными физическими элементами управления.
