Многоканальный интерфейс расширения ввода-вывода PCBA

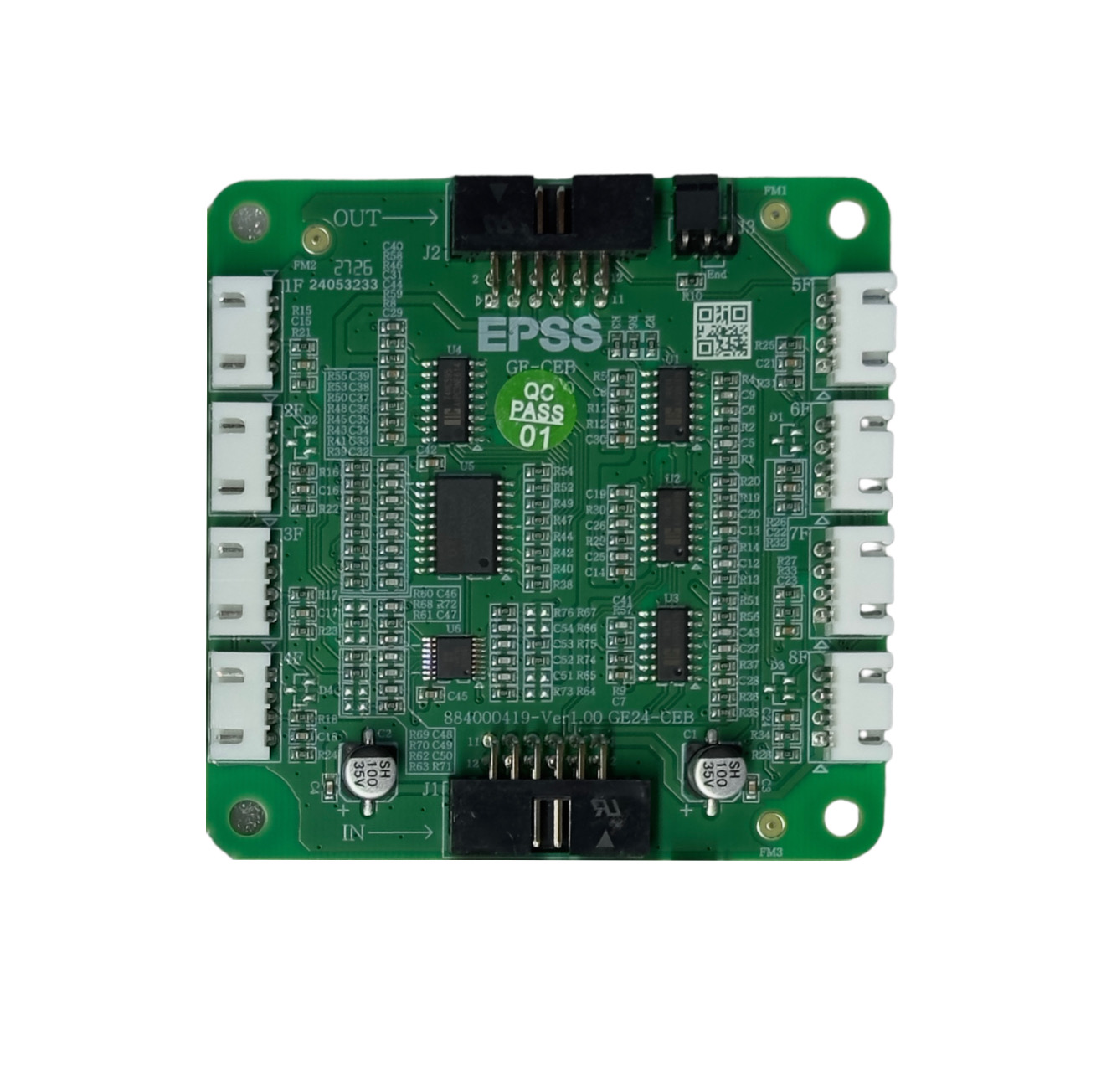

Многоканальный интерфейс расширения ввода-вывода PCBA создан для подключения многоканального сигнала, расширения интерфейса и распределения периферийных сигналов в промышленном и электронном оборудовании. Квадратная плата FR-4 содержит восемь групп внешних разъемов с входными и выходными соединениями и повторяющимися цепями каналов. Его компактная сборка для поверхностного монтажа объединяет несколько интерфейсных микросхем, пассивных компонентов и секций обработки сигналов, сохраняя при этом группы разъемов доступными по краям платы для внешней проводки.

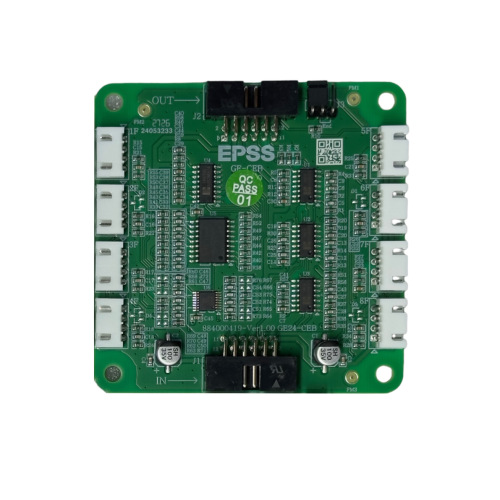

Восемь разъемов расположены по обеим сторонам печатной платы и имеют маркировку отдельных каналов. Отдельные разъемы IN и OUT расположены в верхней и нижней частях платы, а цепи повторных резисторов, конденсаторов, диодов и микросхем расположены рядом с соответствующими каналами. Эта архитектура позволяет организовать несколько внешних сигналов или периферийных соединений через одну централизованную интерфейсную плату и делает PCBA подходящей для расширения ввода-вывода оборудования, маршрутизации сигналов, подключения периферийных устройств и приложений многоканального управления.

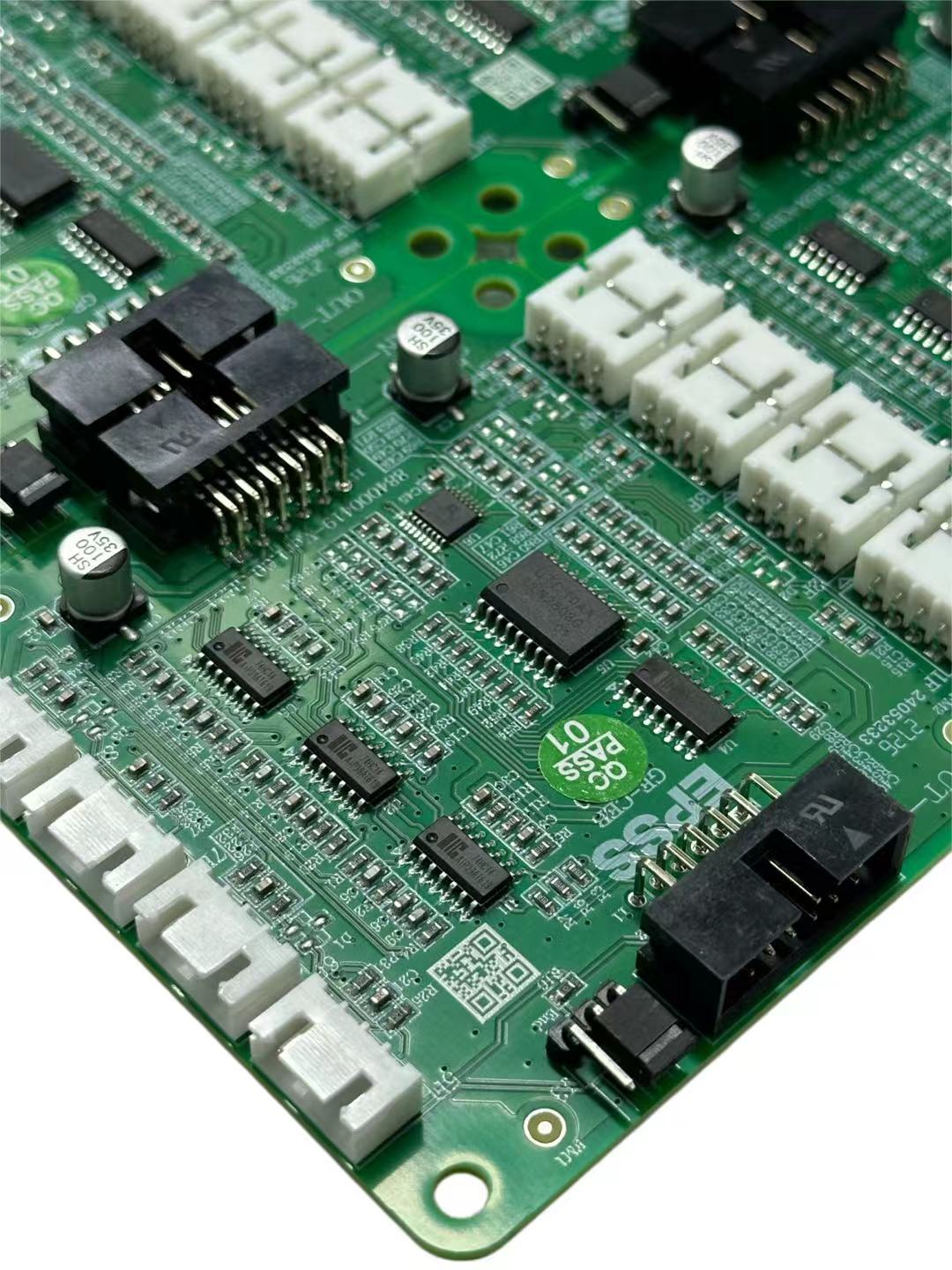

В большей части электронных схем используются компоненты для поверхностного монтажа, что делает сборку SMT ключевой частью производственного процесса. Несколько небольших корпусов ИС объединяют плотные массивы резисторов и конденсаторов на повторяющихся участках канала. Плата также объединяет более крупные разъемы и электролитические конденсаторы со схемой SMT. Точное размещение и последовательная пайка имеют большое значение, поскольку аналогичные электронные каналы повторяются на одной и той же печатной плате и требуют стабильного качества сборки от одного канала к другому.

Во время сборки печатной платы SMT контроль производства может быть сосредоточен на печати паяльной пасты, размещении компонентов, пайке оплавлением, проверке полярности и проверке цепей повторяющихся сигналов. Расположение разъемов и паяные соединения сквозных отверстий можно проверить на последующих этапах сборки. Электрические и функциональные испытания также могут проводиться по проекту схемы заказчика для проверки непрерывности канала, входных/выходных соединений, путей питания и требуемых сигнальных функций до того, как PCBA поступит в окончательную сборку оборудования.

Для индивидуальных проектов интерфейсов ввода-вывода количество каналов, типы разъемов, размеры печатной платы, расположение входов и выходов, схемы формирования сигнала, конфигурация компонентов и определения интерфейсов могут соответствовать требованиям заказчика. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, сборку SMT, сборку сквозных отверстий, проверку и функциональное тестирование индивидуальных многоканальных интерфейсных плат, при этом на протяжении всего производства используются процессы, не содержащие свинца и галогенов.
