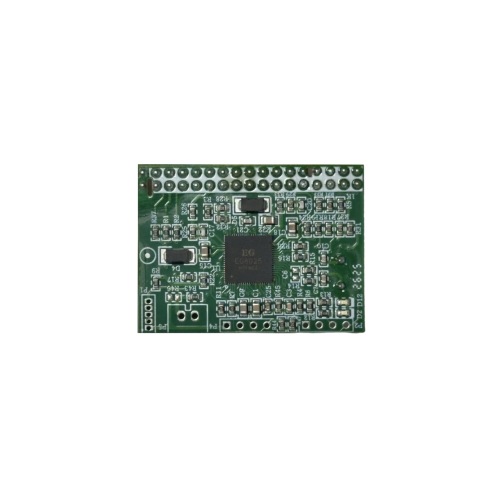

Встроенный модуль управления ядром PCBA

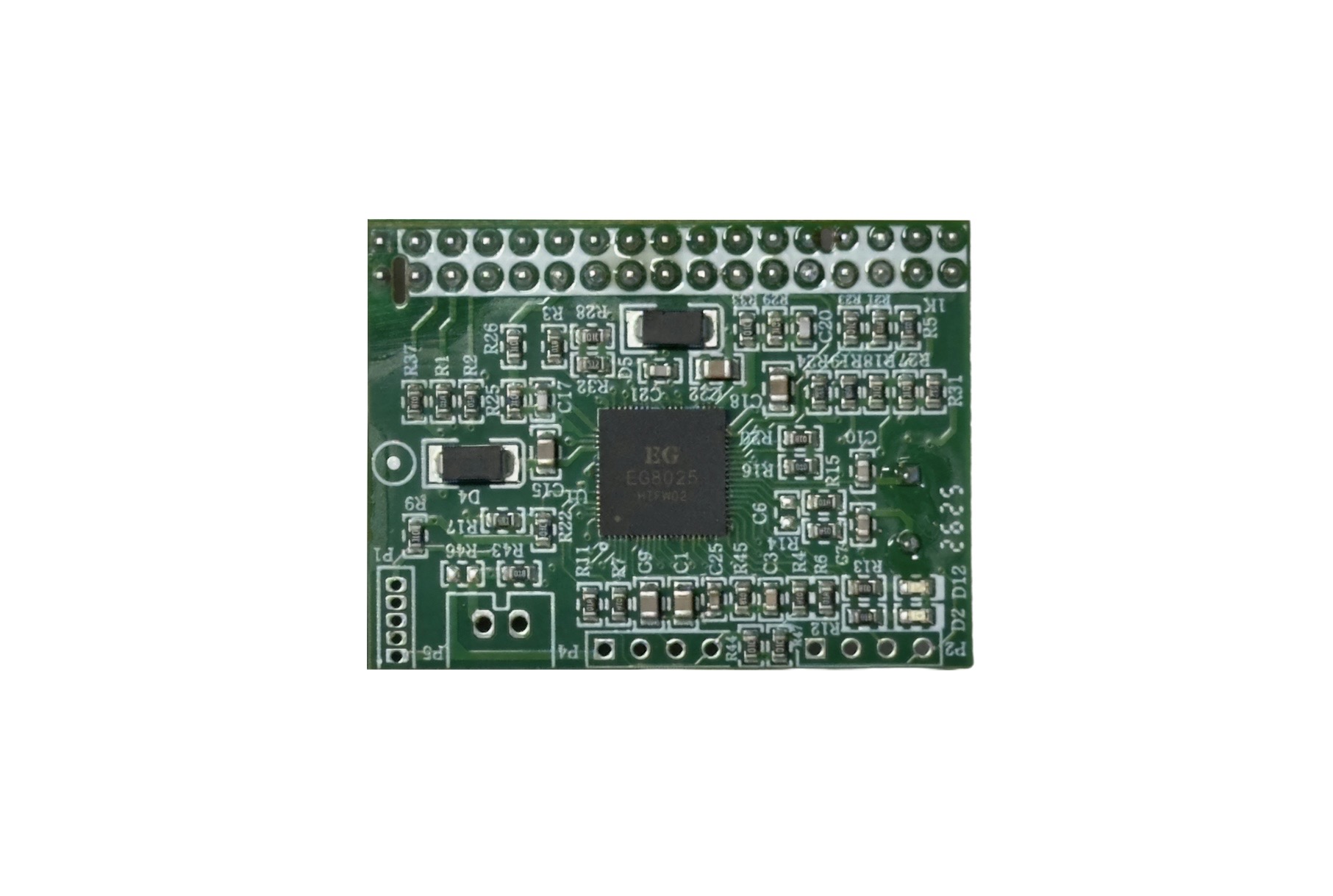

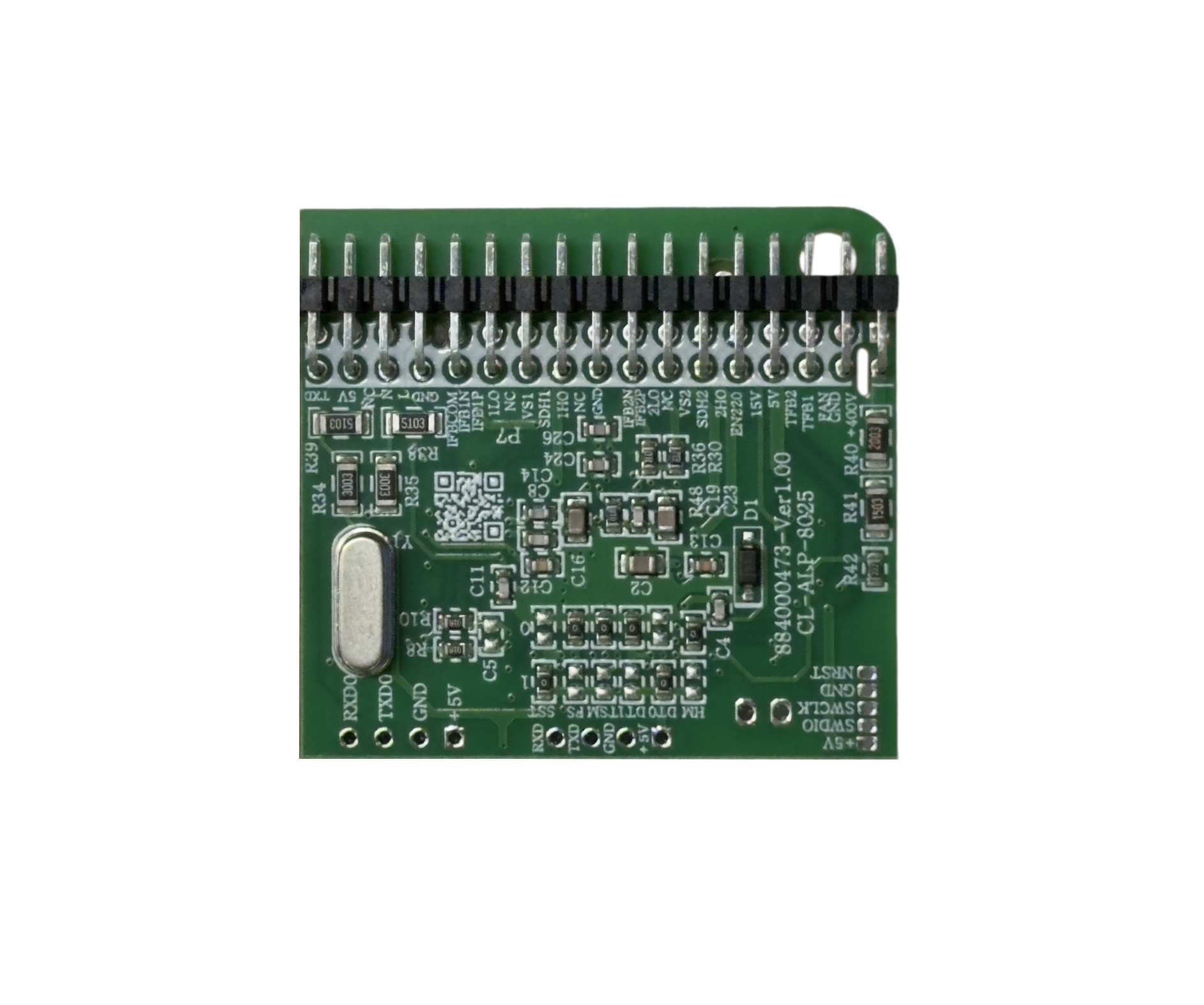

Модуль предоставляет несколько точек подключения сигналов и периферийных устройств для интеграции во встроенное оборудование. Видимая маркировка интерфейса включает RXD0, TXD0, +5V и GND, а также соединения SWDIO, SWCLK и NRST для программирования и отладки. Дополнительные позиции подключения P1–P7 обеспечивают доступ к различным сигналам, определяемым схемой. Такая архитектура позволяет модулю работать как сменный блок управления для обработки данных, последовательной связи, подключения периферийных устройств и управления сигналами на системном уровне.

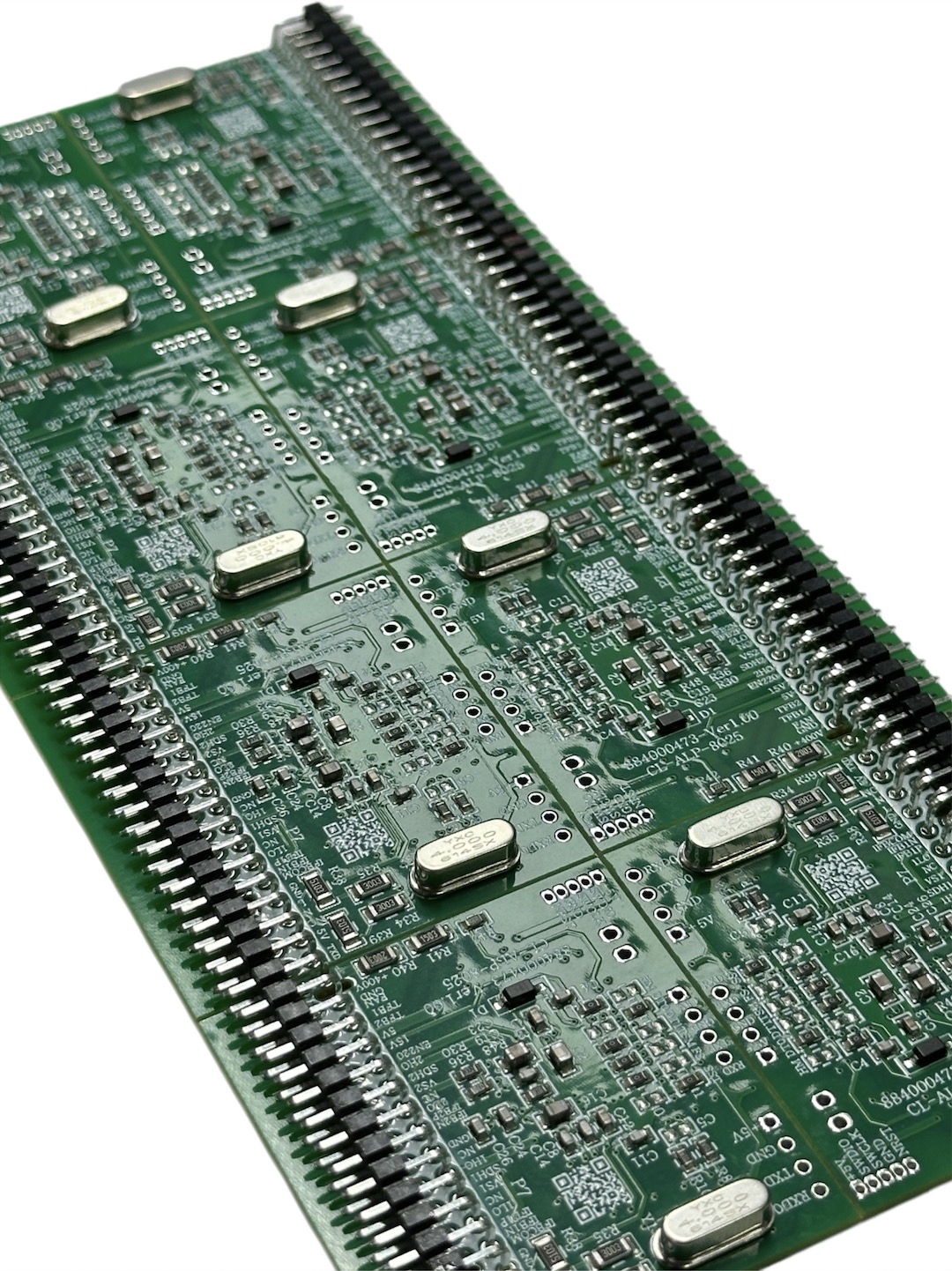

В электронной секции для большей части сборки используется сборка SMT, включая главный контроллер, небольшие полупроводниковые устройства, резисторы, конденсаторы и вспомогательные цепи. Кварцевый генератор обеспечивает аппаратное обеспечение контроллера, связанное с тактовой частотой, а разъем для сквозных контактов образует основное физическое соединение с главной платой. Компактное расположение компонентов делает точное размещение, контроль паяльной пасты и последовательную обработку оплавления приоритетом производства.

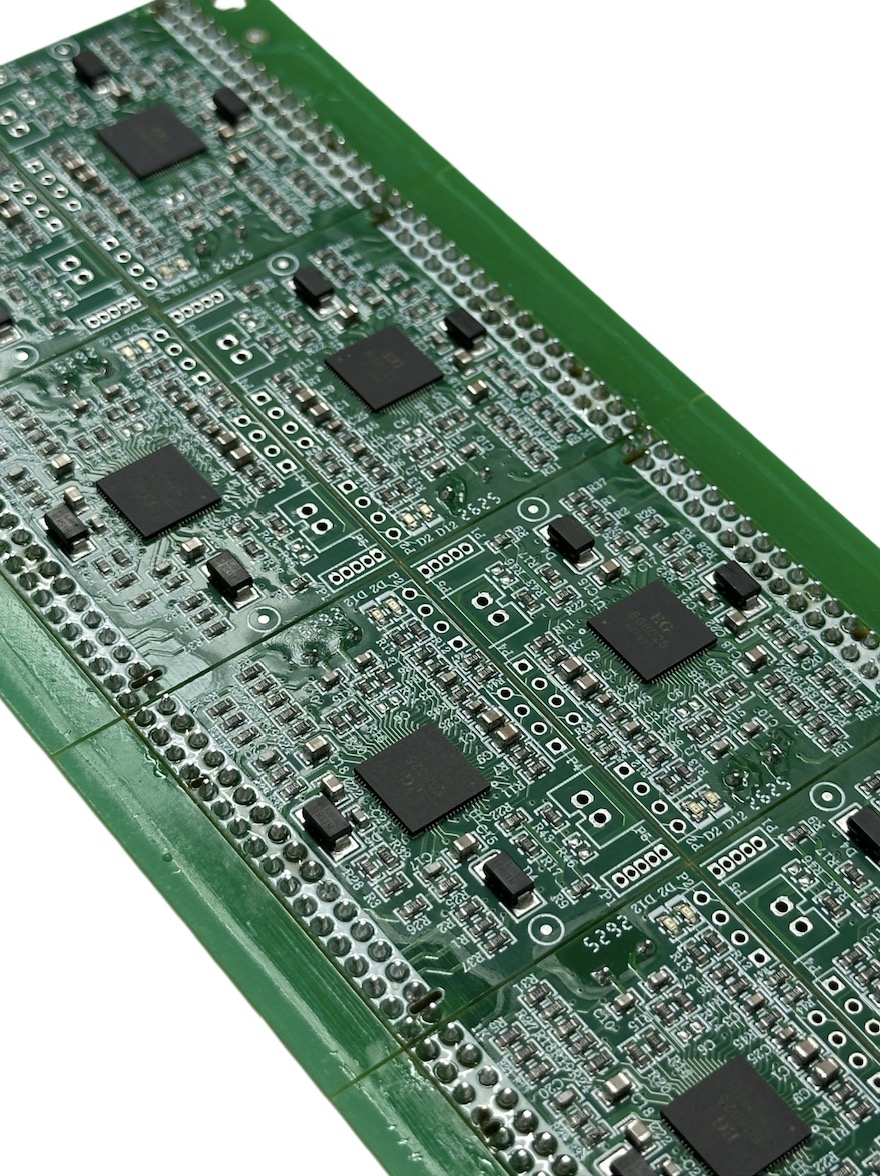

При массовом производстве несколько модулей размещаются на панели, что повышает эффективность производства и единообразие сборки. Во время сборки печатной платы SMT производство может включать в себя печать паяльной пастой, автоматическое размещение компонентов, пайку оплавлением, установку штыревого разъема через отверстие, проверку, программирование и функциональное тестирование. Панельное производство также обеспечивает эффективное обращение с небольшими модулями печатных плат во время обработки SMT до того, как отдельные платы будут отделены для последующей сборки или тестирования.

Модуль может соответствовать требованиям заказчика к оборудованию и системе для различных проектов встроенного управления. Выбор контроллера, размеры печатной платы, определения контактов, последовательные интерфейсы, периферийные сигналы, соединения для программирования, конфигурация компонентов и функции, связанные с микропрограммным обеспечением, могут соответствовать целевому приложению. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, сборку SMT и сквозную сборку, программирование, проверку и функциональное тестирование, при этом на протяжении всего производства выполняются процессы, не содержащие свинца и галогенов.
