Промышленная многоканальная плата управления сбором сигналов PCBA

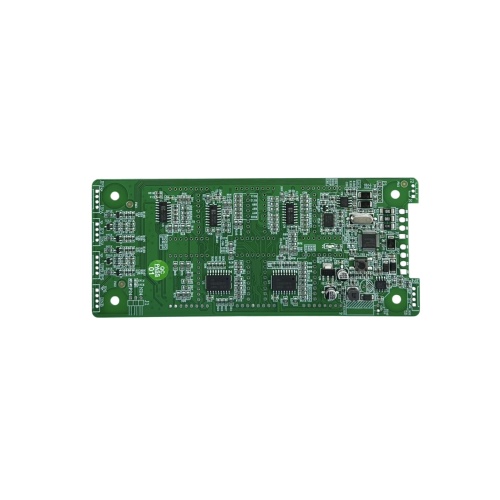

В печатной плате используется материал FR-4 с зеленой паяльной маской. Большая часть производства осуществляется посредством сборки SMT, чтобы обеспечить плотную компоновку компонентов. Многие резисторы поверхностного монтажа, конденсаторы, микросхемы и компоненты управления разбросаны по всей плате. Схема также содержит основной микроконтроллер, логические микросхемы и драйверы, кварцевые генераторы, компоненты регулирования мощности, электролитические конденсаторы и тактильный переключатель. Такое расположение компонентов подходит для высокоплотной сборки поверхностного монтажа и автоматизированного серийного производства.

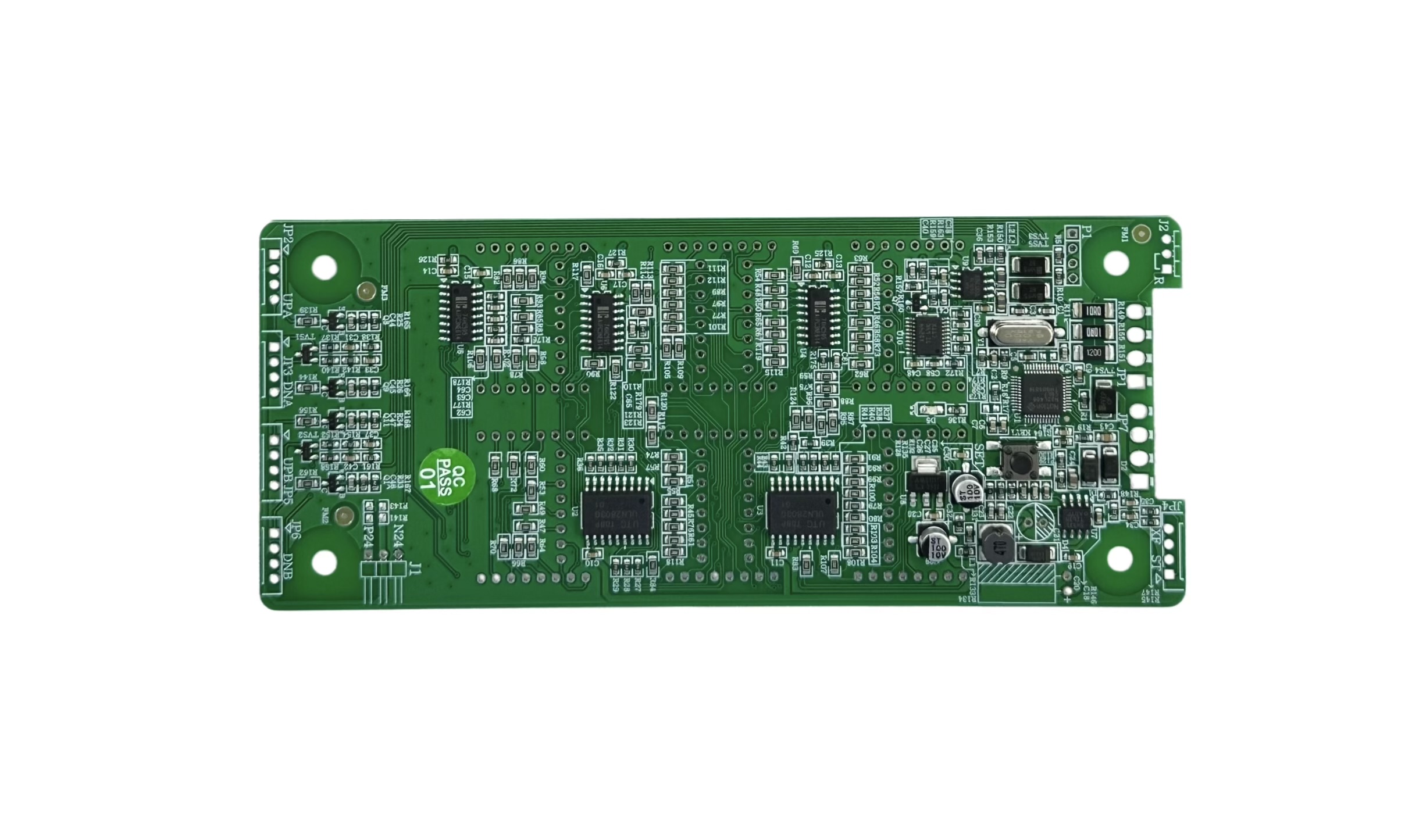

Несколько секций схемы охватывают печатную плату для поддержки независимых каналов сигнала. Эти каналы поддерживают сбор сигналов, ввод и вывод ввода-вывода, расширение периферийных устройств и обработку данных, в зависимости от окончательной схемы и конфигурации встроенного ПО. По краям платы расположены несколько позиций для разъемов и точек подключения. Они позволяют PCBA обмениваться данными с датчиками, исполнительными механизмами, внешними модулями или главным контроллером внутри всего оборудования.

Секция управления обрабатывает поступающие сигналы и координирует связь между различными каналами. Встроенный микроконтроллер и вспомогательные микросхемы управляют преобразованием данных, логической обработкой, управлением интерфейсом и распределением сигналов. Схемы регулирования мощности обеспечивают необходимое рабочее напряжение для разных функциональных участков. Компоновка печатной платы также разделяет повторяющиеся канальные схемы на четкие функциональные области для многоканальных приложений промышленного управления.

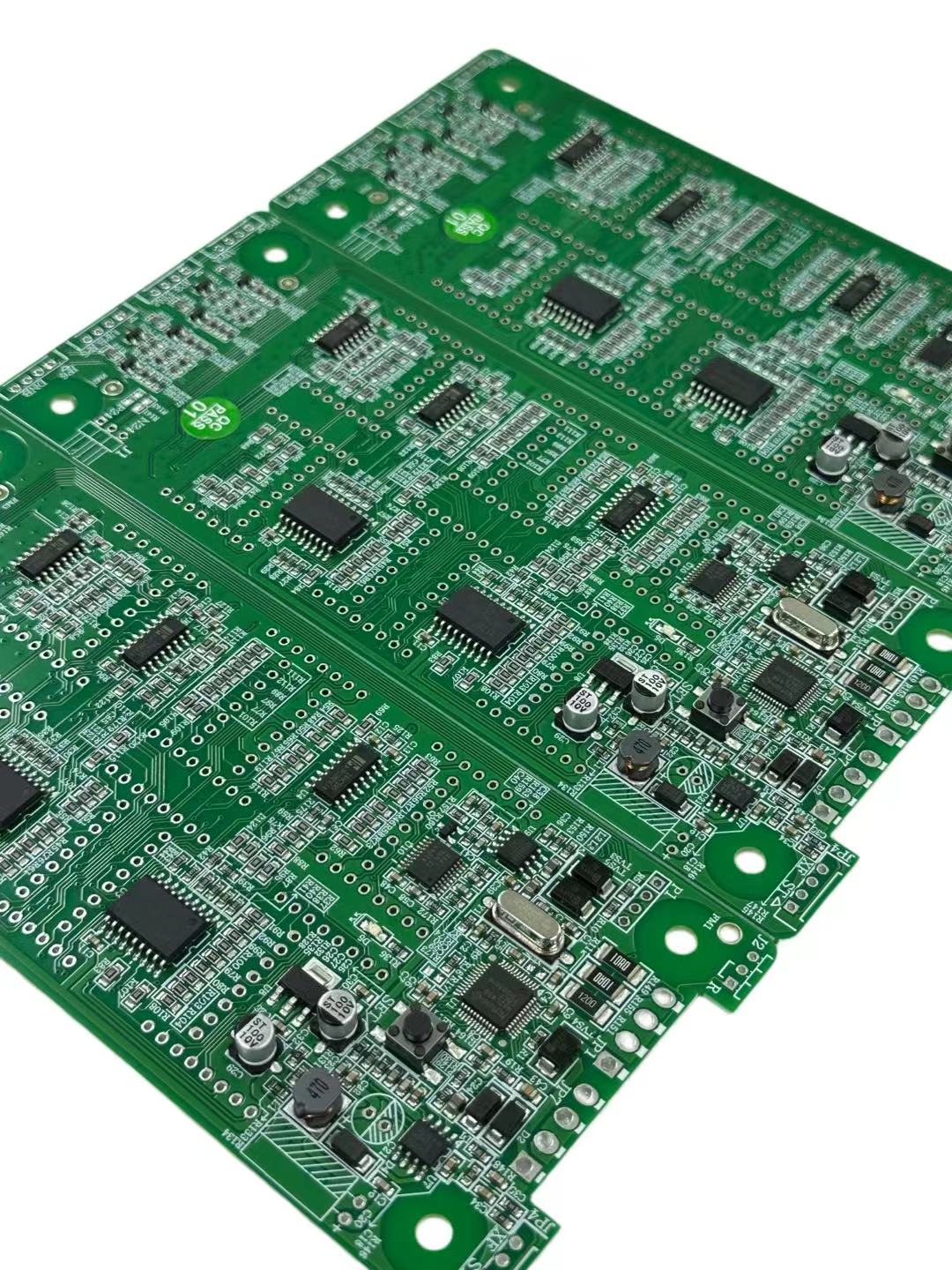

С производственной стороны эта плата представляет собой типичный проект сборки печатной платы SMT с плотным размещением компонентов и повторяющимися структурами схем. Производственный процесс охватывает изготовление печатных плат, поиск компонентов, печать паяльной пастой, размещение SMT, пайку оплавлением, обработку сквозных отверстий, когда это необходимо, программирование, проверку AOI и функциональное тестирование. Производство панелей также повышает эффективность производства при объемных заказах.

Плата поддерживает настройку в соответствии с различными требованиями промышленного оборудования. Заказчики указывают количество каналов ввода-вывода, расположение разъемов, размеры печатной платы, интерфейсы связи, типы сигналов, выбор компонентов и функции встроенного ПО. Услуги OEM и ODM доступны для индивидуальных проектов по сбору сигналов и промышленному управлению. На протяжении всего производства используются бессвинцовые и безгалогенные производственные процессы.
