Управление питанием и управление приводом PCBA

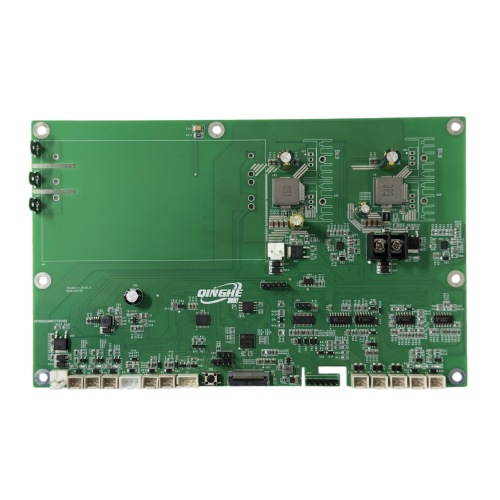

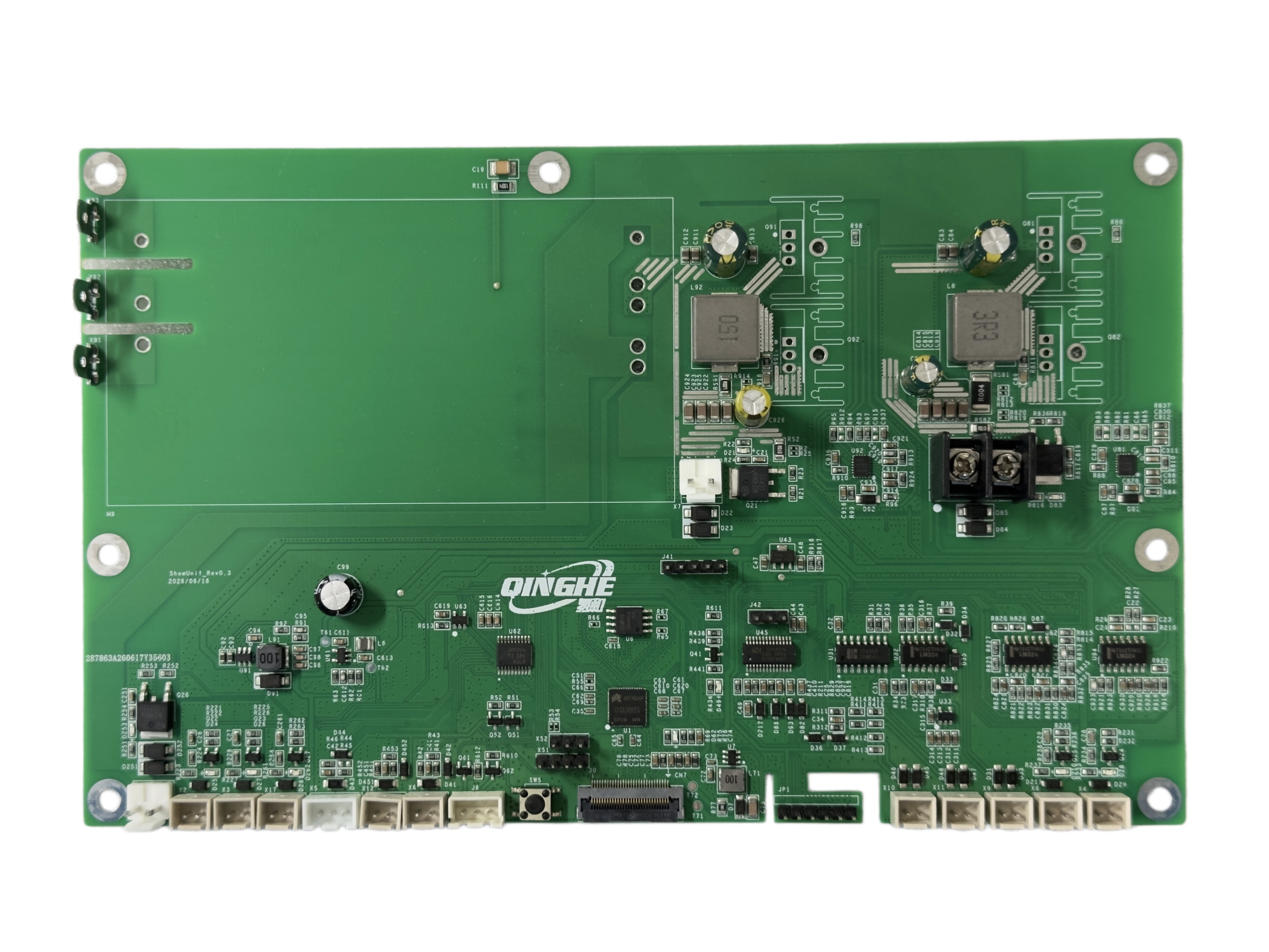

PCBA управления питанием и приводом содержит схемы преобразования мощности, управления нагрузкой, обработки сигналов и несколько внешних интерфейсов на одной широкоформатной плате FR-4. Две видимые секции преобразования энергии содержат экранированные индукторы, электролитические конденсаторы и соответствующие силовые компоненты, а в нижней части платы расположены несколько микросхем драйверов и управления. Благодаря этой архитектуре PCBA координирует распределение мощности и управление на уровне оборудования в рамках одной электронной системы.

Плата обеспечивает широкий спектр соединений на уровне платы для подключения к внешним устройствам. Несколько разъемов для проводов расположены по нижнему краю, а также разъем FPC/FFC, штыревые разъемы и винтовая клемма для различных электрических соединений. Эти интерфейсы соединяют периферийные цепи, датчики, исполнительные механизмы или другие функциональные модули в соответствии с окончательной конфигурацией оборудования.

В секции плотного управления используется технология поверхностного монтажа в качестве основной части архитектуры сборки. Многочисленные микросхемы и небольшие пассивные компоненты требуют тщательного размещения и пайки во время сборки печатной платы для поверхностного монтажа, в то время как в конструкции добавляются более крупные разъемы и терминальные компоненты для завершения структуры внешнего интерфейса на одной плате. Для этого типа системной платы со смешанными компонентами при производстве SMT необходимо использовать как компактные схемы управления, так и более крупные компоненты, связанные с питанием, в одной сборке.

Для интеграции на уровне оборудования эта плата управления питанием объединяет несколько функций питания и управления, а не работает как автономный преобразователь мощности. Архитектура питания, конфигурация драйверов, расположение разъемов, периферийные интерфейсы и расположение печатной платы могут быть адаптированы к электрическим и механическим требованиям различного применения в коммерческом или промышленном оборудовании.
