Сенсорная светодиодная панель управления PCBA

The Сенсорная светодиодная панель управления PCBA представляет собой компактный человеко-машинный интерфейс для электронного оборудования, требующего сенсорного ввода и визуальной индикации состояния. Его длинная и узкая конструкция FR-4 объединяет восемь емкостных сенсорных клавиш пружинного типа с соответствующими светодиодными индикаторами на плате. Панель представляет несколько пользовательских команд и состояний оборудования на одной доске. Технология поверхностного монтажа объединяет схемы управления, измерения, индикации и поддержки в доступном пространстве панели.

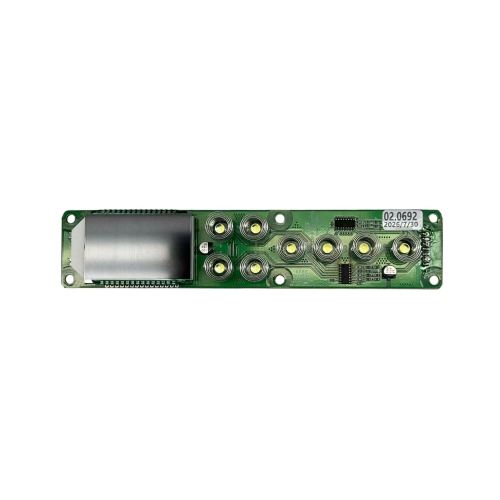

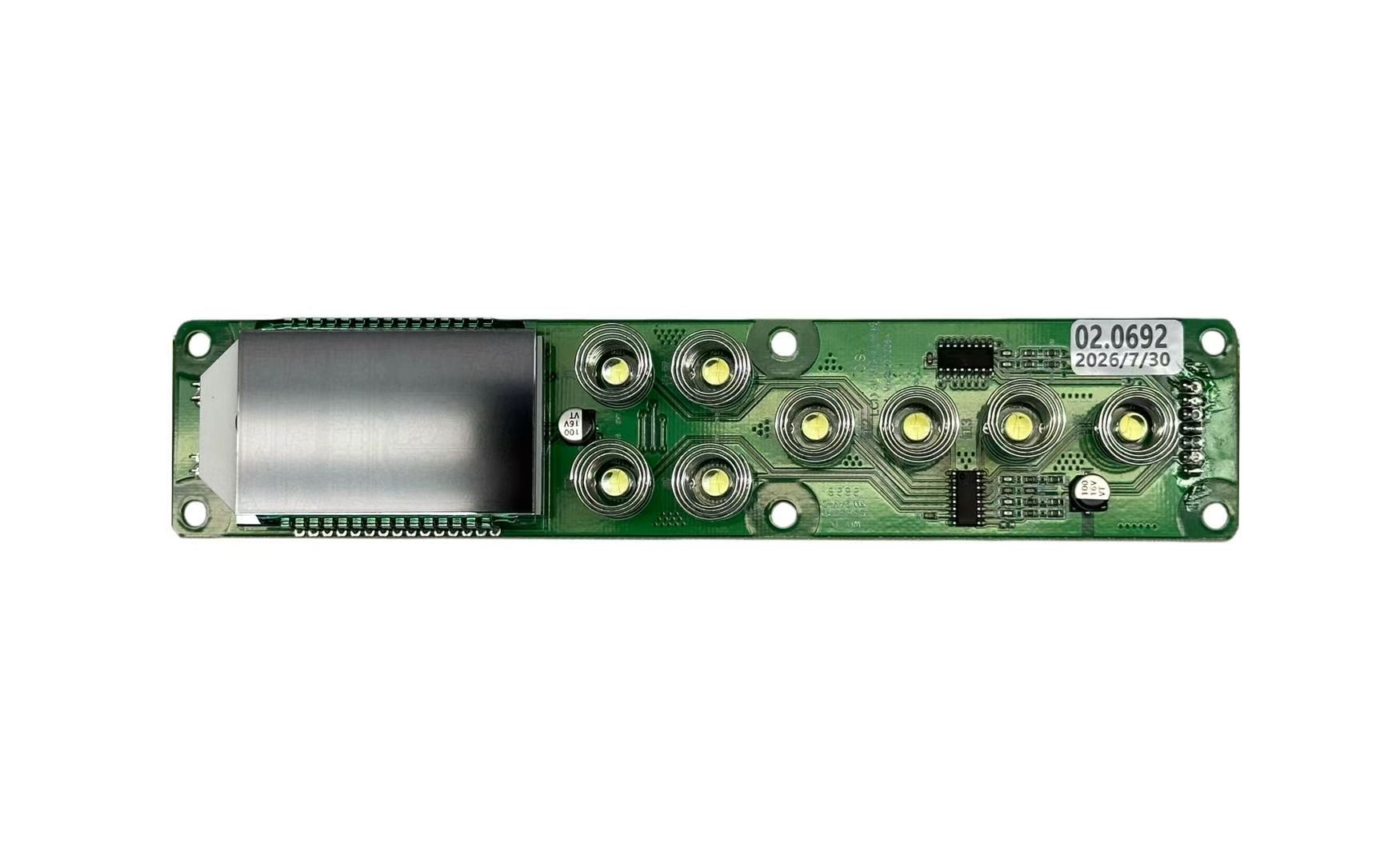

Восемь круглых сенсорных позиций охватывают переднюю часть платы, и каждая соединяется с контактной структурой пружинного типа со светодиодом в центре. Такое расположение позволяет панели обнаруживать ввод пользователя и обеспечивать подсветку обратной связи в соответствии с запрограммированной логикой оборудования. Вспомогательные микросхемы, резисторы, конденсаторы и другие компоненты формирования сигнала расположены вокруг сенсорных секций, а один конец печатной платы занимает область с металлическим экраном. Внешние точки подключения позволяют сенсорным и индикаторным сигналам взаимодействовать с основным контроллером оборудования.

Для сенсорной панели управления размещение компонентов привязано к физическому пользовательскому интерфейсу. Положение и расстояние между каждой сенсорной клавишей должно соответствовать конструкции корпуса готового продукта, а светодиоды должны совпадать с необходимыми местами индикаторов на панели. Последовательное производство SMT помогает сохранять позиционирование компонентов при повторном производстве небольших устройств управления и пассивных компонентов, используемых вокруг сенсорных схем. Удлиненная форма печатной платы также позволяет электронике разместить узкую структуру передней панели без отдельной платы управления для каждой функции.

Контроль качества сборки печатных плат этого типа может быть сосредоточен на функциях, с которыми пользователи взаимодействуют во время производства. Помимо проверки паяных соединений и размещения, проверки для конкретного проекта могут проверить индивидуальную реакцию сенсорных клавиш, работу светодиодов, связь с главным контроллером и требуемые условия электропитания. Это актуально для многоклавишных панелей, поскольку несогласованный отклик или выравнивание индикаторов в одном канале могут повлиять на работу и внешний вид готового оборудования.

Количество и расстояние между сенсорными клавишами, расположение светодиодов, размеры печатной платы, контур платы, метод подключения, схема управления и интерфейс основной системы могут различаться в зависимости от конструкции оборудования. Это подходит для приложений PCBA для управления бытовой техникой, панелей коммерческого оборудования, интерфейсов интеллектуальных устройств и других электронных продуктов, которым требуется интегрированный сенсорный интерфейс и индикация. Производство SMT может соответствовать различным компоновкам панелей и спецификациям клиентов, а поддержка OEM и ODM охватывает индивидуальную управляющую электронику. На протяжении всего производства применяются бессвинцовые и безгалогенные процессы.
