PCBA промышленная плата управления вводом/выводом RS485

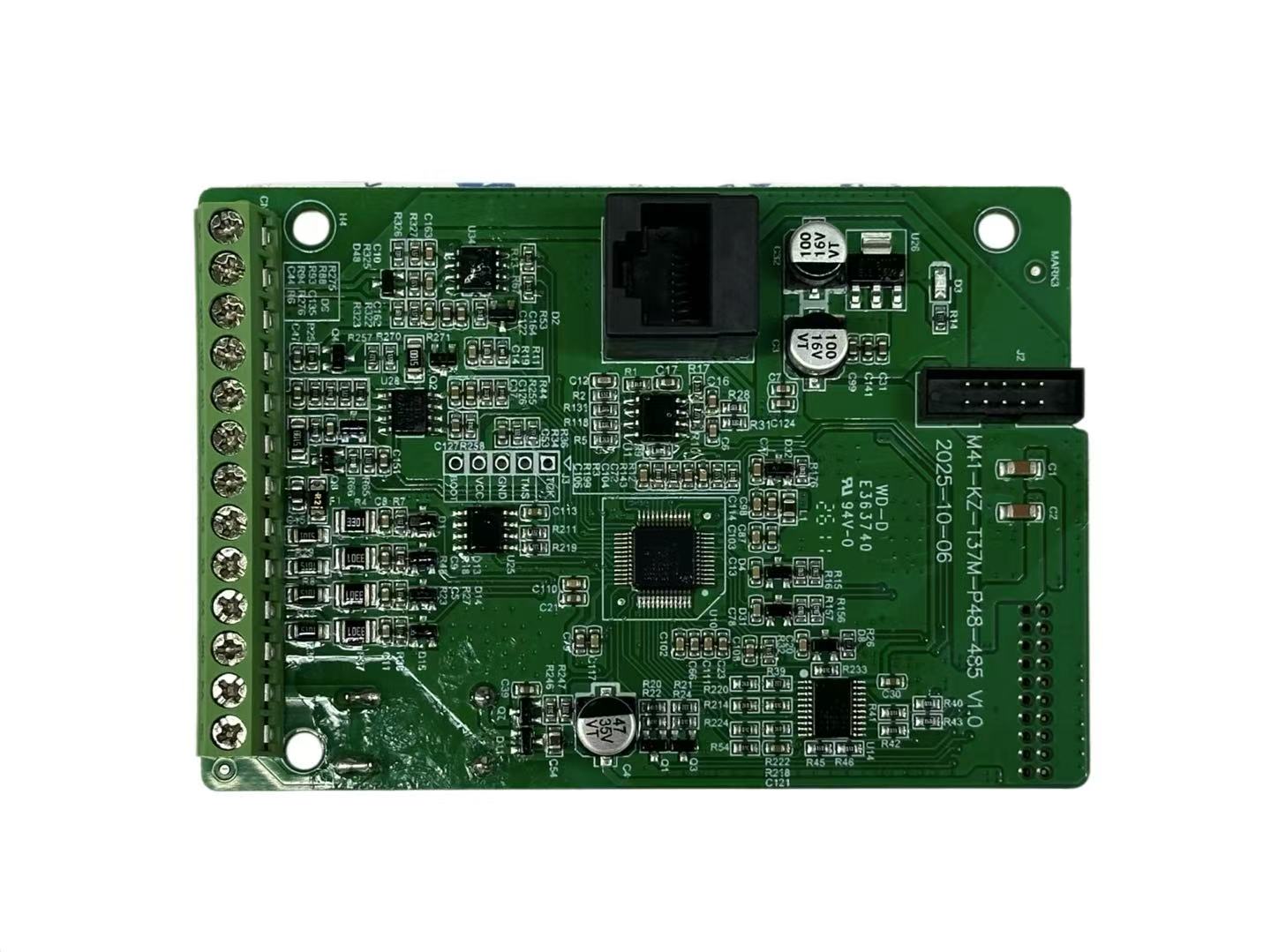

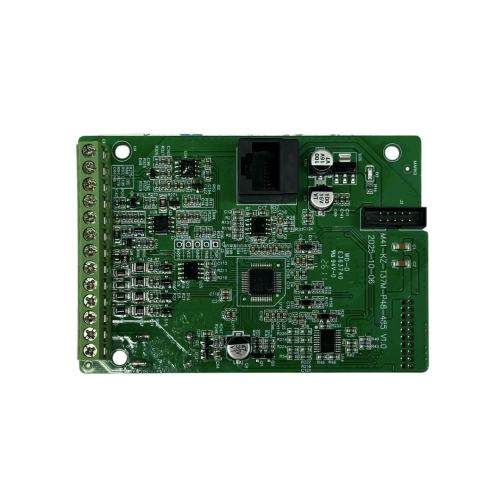

PCBA промышленная плата управления вводом-выводом RS485 предназначена для сбора сигналов, передачи данных и управления вводом-выводом в промышленном оборудовании и системах автоматизации. Плата использует зеленую жесткую печатную плату FR-4 и объединяет ИС центрального управления с несколькими схемами формирования сигнала, компонентами связи, устройствами управления питанием и интерфейсами внешних подключений на одной плате.

Плата имеет несколько точек подключения с винтовыми клеммами для полевой проводки и поддерживает связь на основе RS-485 и обмен данными с оборудованием. Модульный разъем типа RJ45, штыревой разъем в штырьковой упаковке и дополнительные точки подключения обеспечивают гибкие интерфейсы для подключения к другим модулям управления или проводке оборудования. В качестве модуля ввода-вывода RS-485 плата поддерживает приложения, включающие сбор полевых сигналов, связь ввода-вывода, передачу команд и централизованное управление оборудованием. Точные определения каналов, электрические уровни и параметры связи зависят от конструкции соответствующей системы.

В электронной схеме для большей части сборки используется технология поверхностного монтажа, а по всей плате расположены плотно расположенные микросхемы, резисторы, конденсаторы, диоды и другие компоненты SMD. Эта конфигурация подходит для контролируемого производства SMT, где точность размещения компонентов и постоянная пайка важны для многоканальной промышленной электроники. В сборке печатной платы для поверхностного монтажа также можно разместить более крупные разъемы и клеммные колодки рядом со схемой SMT, что обеспечивает полную интеграцию на уровне платы.

Для приложений промышленной автоматизации эта промышленная коммуникационная плата представляет собой практичную аппаратную платформу для сбора данных RS485, передачи сигналов и управления вводом-выводом на уровне оборудования. Конфигурация печатной платы, расположение клемм, схема связи, выбор компонентов, аппаратные интерфейсы, связанные с микропрограммным обеспечением, и процедуры тестирования могут быть адаптированы к требованиям проекта, поэтому сборка поддерживает различные промышленные контроллеры, оборудование для мониторинга и системы распределенного сбора данных.
