Многоканальный драйвер загрузки PCBA

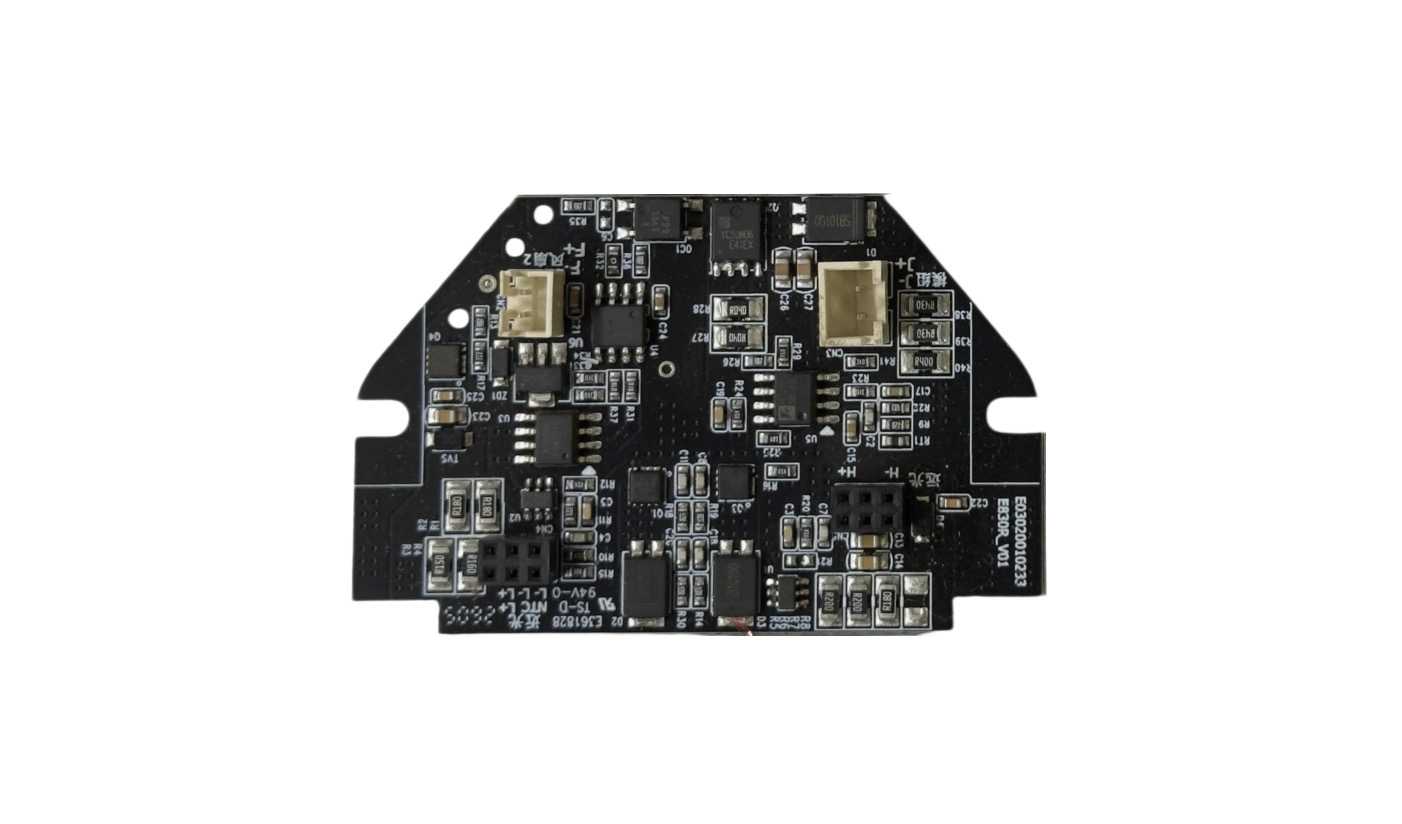

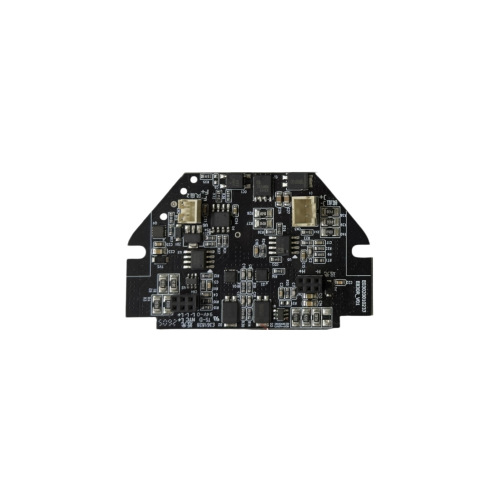

В отличие от модуля драйвера светодиодов с одним выходом, эта плата объединяет несколько схем управления нагрузкой на одной печатной плате неправильной формы. Видимые интерфейсы включают в себя дальний свет, вентилятор 2, разъем 12 В вентилятора 1 и магнитную соленоидную нагрузку. Микросхемы управления питанием, МОП-транзисторы, токоизмерительные резисторы, устройства защиты TVS, силовые индукторы SMD, конденсаторы и вспомогательные компоненты управления работают вместе, обеспечивая регулирование мощности, переключение, управление нагрузкой и защиту цепи.

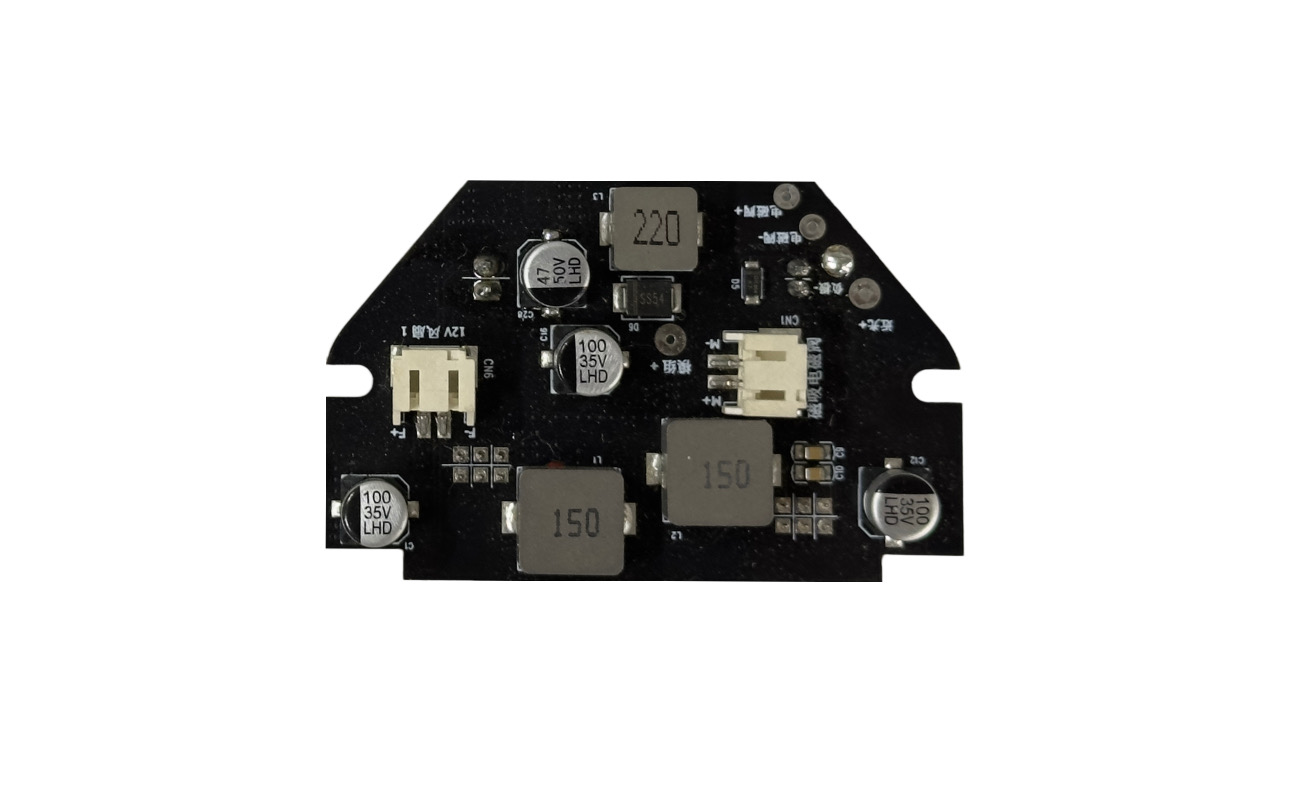

PCBA использует двустороннюю структуру сборки SMT. Компоненты расположены с обеих сторон, что обеспечивает более высокую функциональную плотность в пределах компактного контура платы. Силовые индукторы с маркировкой 150 и 220, электролитические конденсаторы для поверхностного монтажа, полупроводниковые приборы и плотные резисторно-емкостные сети демонстрируют использование технологии поверхностного монтажа как в секции управления, так и в силовой части.

Для этого типа многовыходной силовой платы важна согласованность производства, поскольку разные каналы нагрузки могут предъявлять разные требования к току, коммутации и температуре. Возможность двусторонней сборки SMT обеспечивает точную печать паяльной пасты, размещение компонентов, пайку оплавлением, проверку и контролируемую сборку силовых и сигнальных компонентов. Пользовательские контуры печатной платы, положения разъемов, пакеты компонентов и конфигурации нагрузки создаются на основе файлов дизайна заказчика.

Плата подходит для приложений, требующих управления освещением, работой вентиляторов, управлением соленоидами и другим многоканальным управлением электрической нагрузкой. Проект охватывает изготовление печатных плат, поиск компонентов, производство SMT, программирование, проверку и функциональное тестирование. На протяжении всего производства также применяются производственные процессы, не содержащие свинца и галогенов. Благодаря компактной двусторонней компоновке и интегрированной многонагрузочной архитектуре эта печатная плата представляет собой практичную платформу для оборудования, которому требуется несколько управляемых выходов, без использования отдельных плат драйверов для каждой нагрузки.
