Промышленная встраиваемая материнская плата PCBA

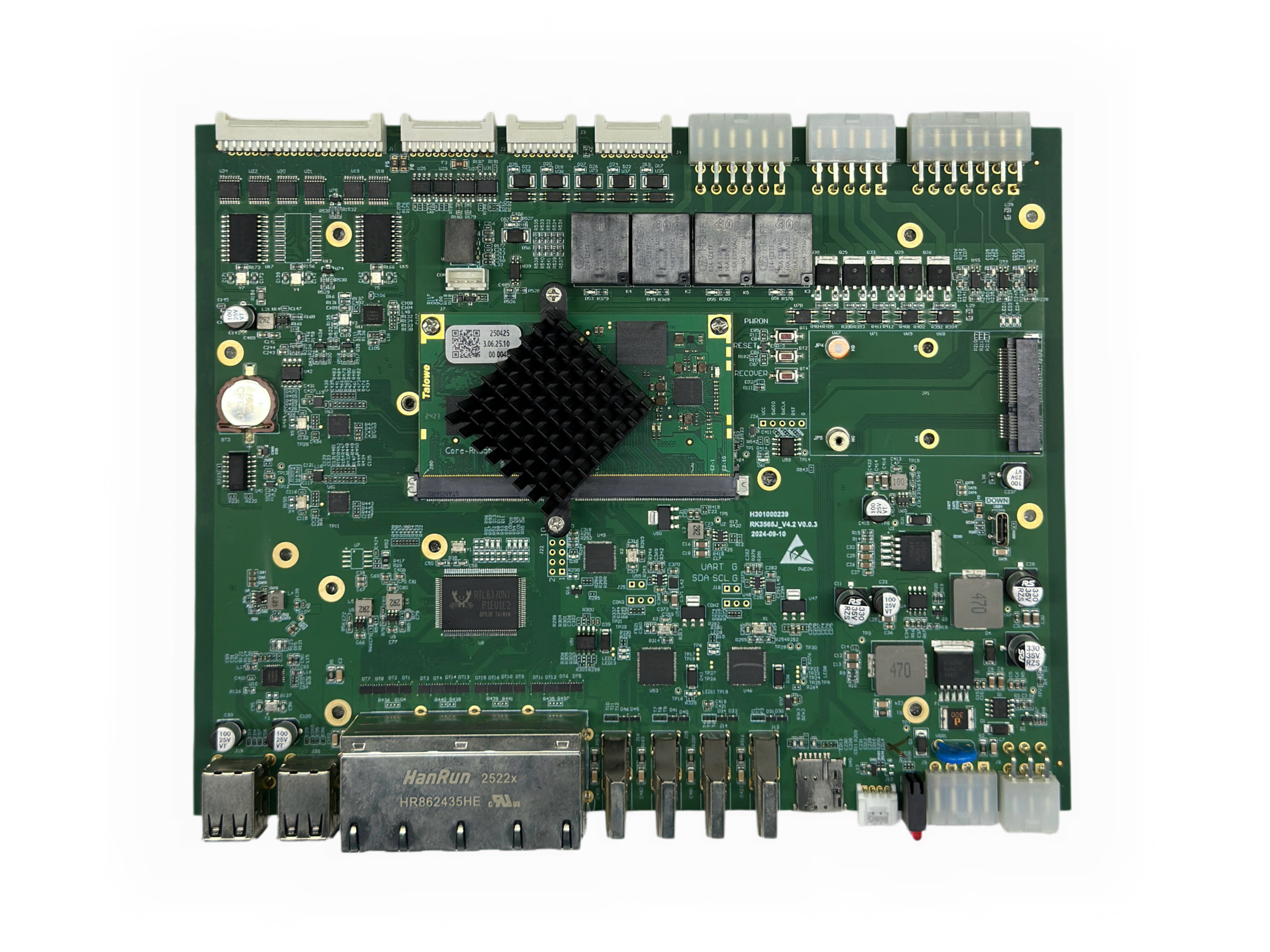

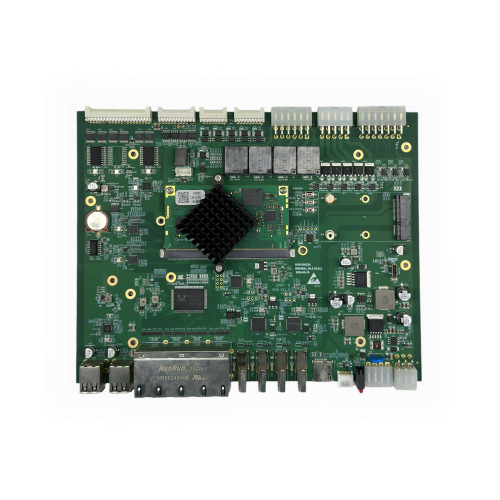

Промышленная встраиваемая материнская плата, служащая центральной платформой обработки и интерфейса для промышленного оборудования. Он объединяет встроенные вычисления, сетевую связь, управление вводом-выводом и расширение периферийных устройств на одной плате. Основной вычислительный модуль с радиатором расположен внутри основной секции управления, а многочисленные разъемы на печатной плате обеспечивают точки подключения для внешних устройств и модулей дочерней платы. Эта схема поддерживает скоординированную обработку данных и взаимодействие сигналов в системе.

Плата предоставляет широкий спектр интерфейсов, включая порт Ethernet RJ45, интерфейсы USB, слот для SIM-карты, а также несколько разъемов для штыревых и ленточных кабелей. Сетевой трансформатор HanRun интегрирован в схему Ethernet. Несколько встроенных реле обеспечивают коммутационные выходы для внешних нагрузок, а окружающие соединения ввода-вывода поддерживают сбор и вывод сигналов в зависимости от конечной конструкции оборудования. Плата подходит для встроенных приложений промышленного управления, требующих централизованной интеграции оборудования.

PCBA изготавливается в основном с использованием технологии поверхностного монтажа, поэтому многочисленные компактные электронные компоненты собираются на относительно плотной компоновке материнской платы. Сборка печатной платы для поверхностного монтажа сочетается с выбранными компонентами и разъемами для сквозного монтажа там, где этого требует механическое соединение или структура компонента. Для сложных промышленных плат наши производственные возможности SMT могут обеспечить размещение компонентов, сборку смешанных компонентов, проверку и производство в соответствии с предоставленным проектом и требованиями спецификации.

Вместо того, чтобы работать как изолированный модуль управления, этот встроенный системный контроллер может служить центральной платой в более крупной архитектуре оборудования. Конфигурация интерфейса, количество реле, расположение разъемов, интеграция вычислительного модуля и подключения внешних плат могут быть адаптированы к различным системным требованиям.
