Многоканальная обработка звука PCBA

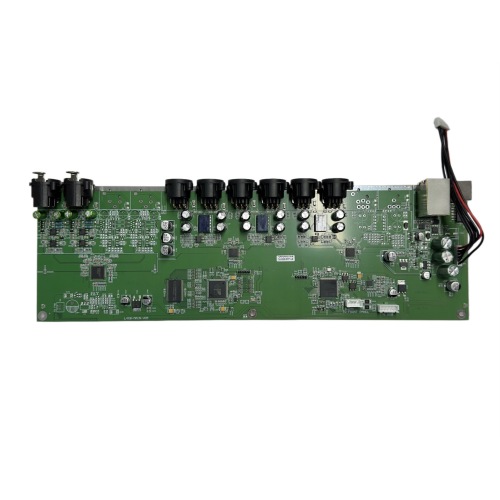

Плата многоканальной обработки звука создана для профессионального аудиооборудования, которому требуется несколько каналов сигнала, управление системой и периферийные подключения на одной основной плате. Длинноформатная многослойная плата объединяет секции аудиоинтерфейса, схемы обработки сигналов, устройства управления, компоненты управления питанием и внешние соединения на одной платформе. Несколько аудиоразъемов расположены по краям печатной платы, позволяя подключать плату к различным аудиоканалам и другим частям всего оборудования.

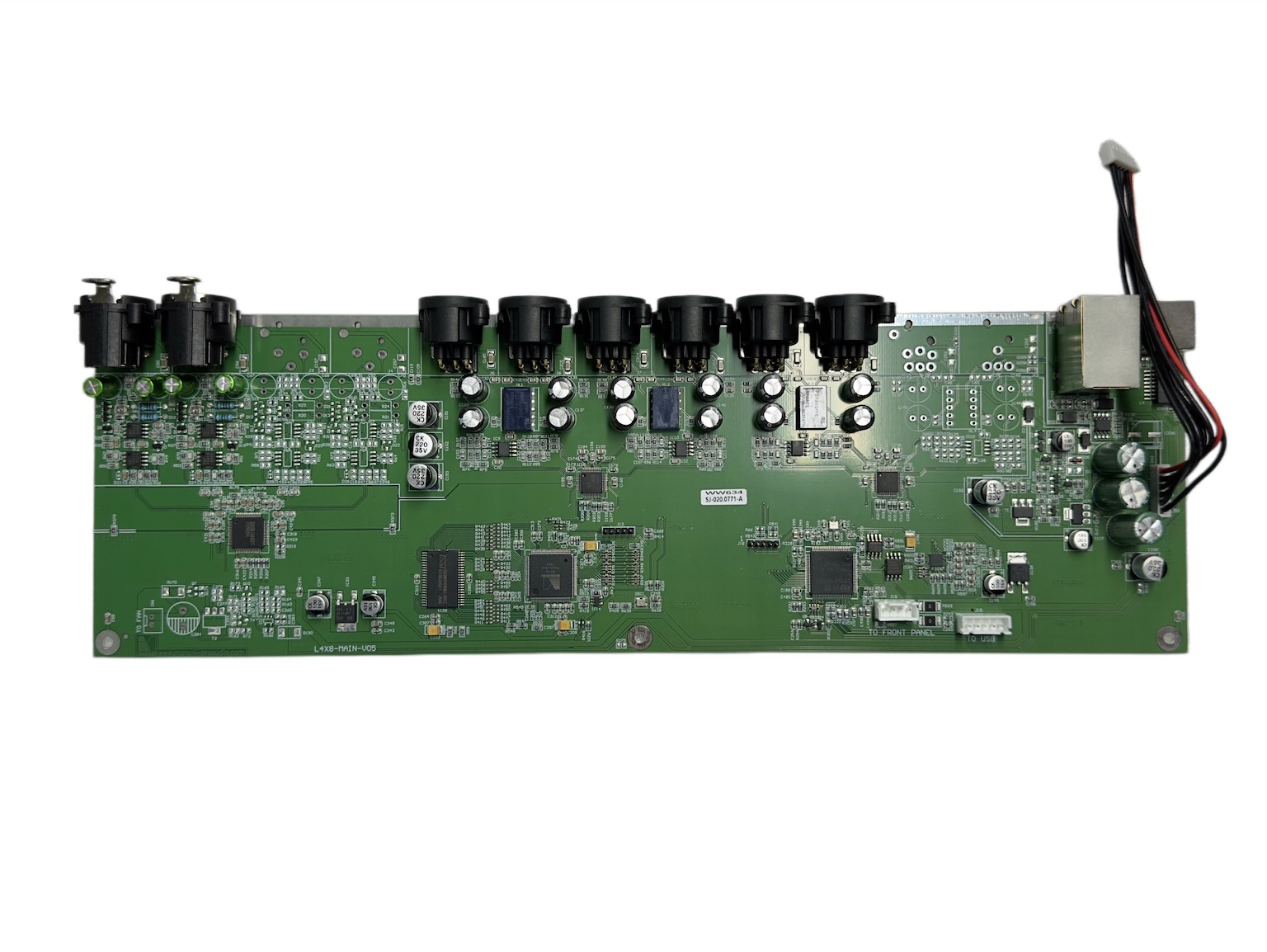

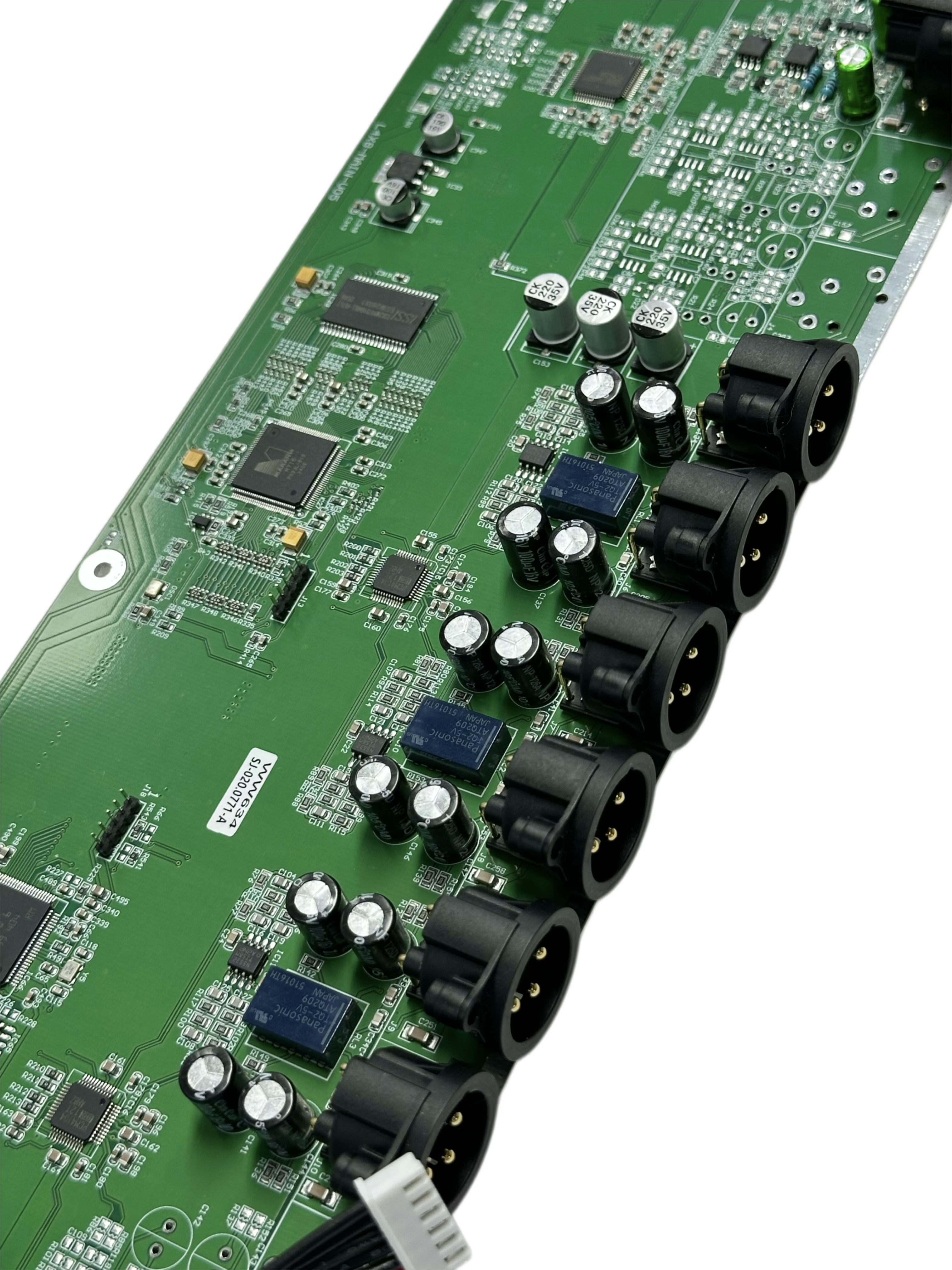

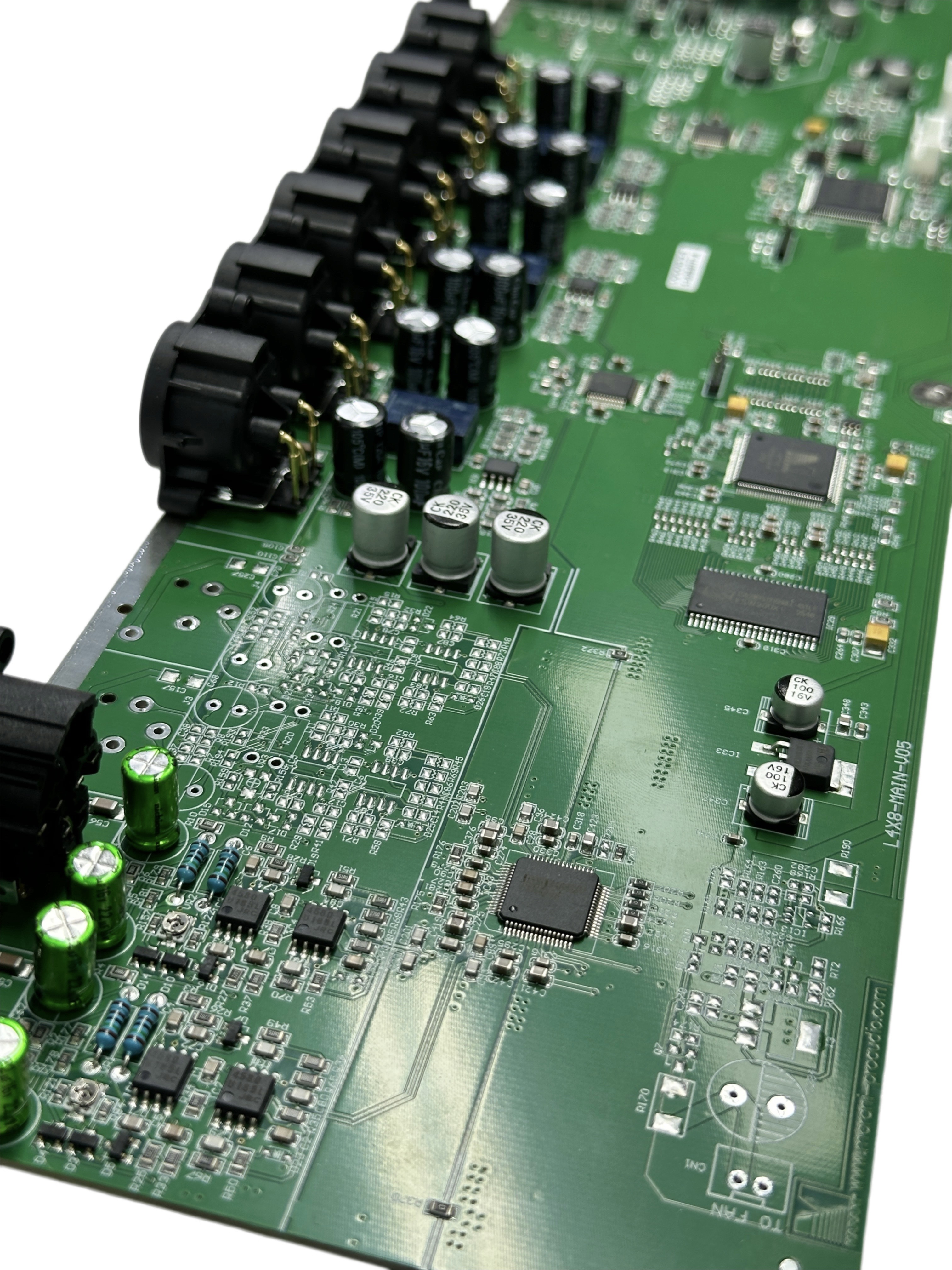

Компонентная часть содержит несколько микросхем контроллера и обработки сигналов вместе с цепями повторных каналов, сетями пассивных компонентов, электролитическими конденсаторами и вспомогательными силовыми секциями. Повторяющееся расположение возле аудиоразъемов позволяет обрабатывать несколько путей прохождения сигнала в одной системе. Дополнительные разъемы, отмеченные для передней панели, USB и вентилятора, позволяют PCBA взаимодействовать с оборудованием пользовательского интерфейса и другими внутренними модулями. Благодаря этому плата подходит для профессиональных аудиосистем, микшерного оборудования, блоков обработки сигналов и индивидуального многоканального электронного оборудования.

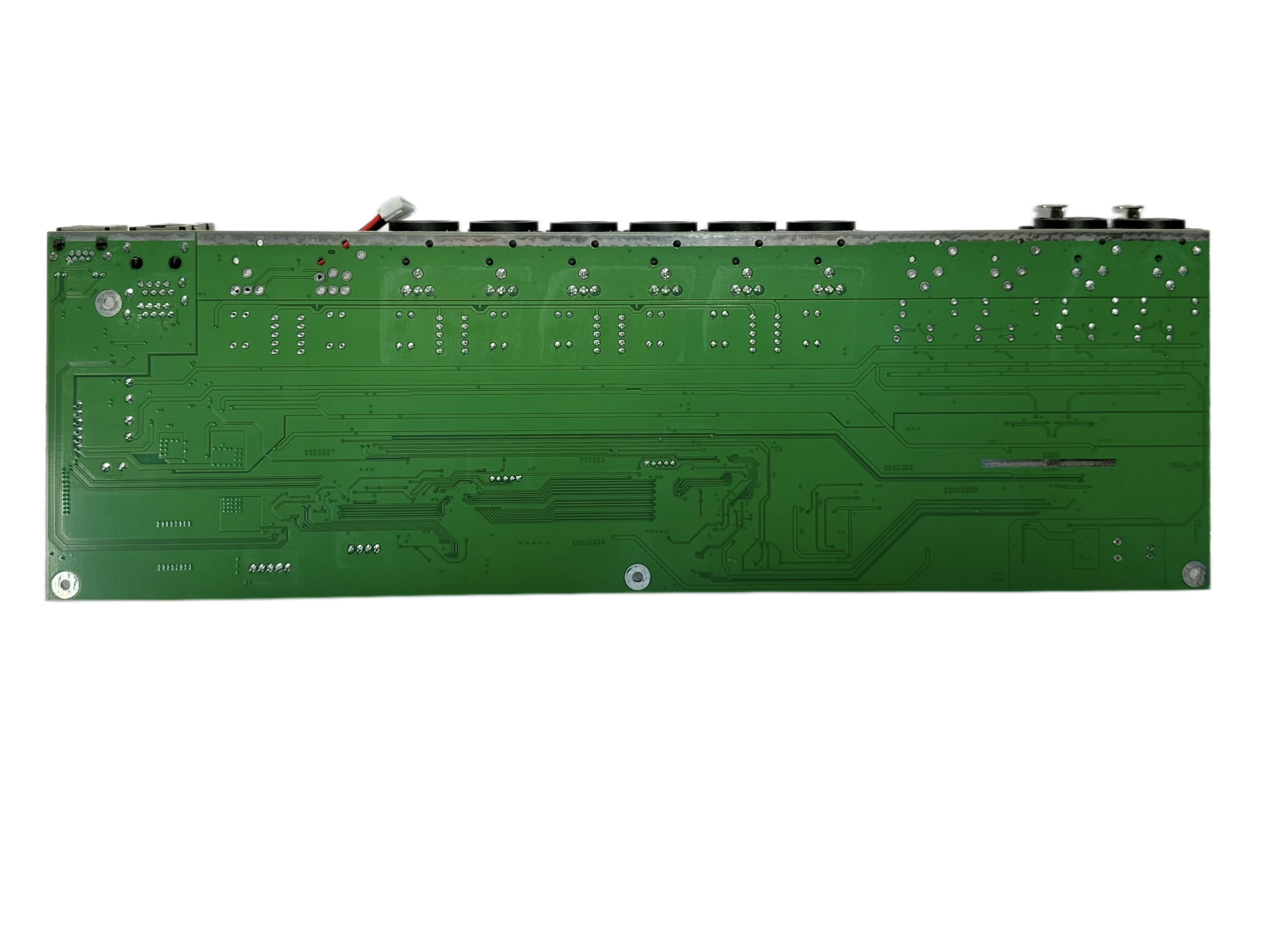

Комбинация нескольких сигнальных каналов, секций цифрового управления, силовых цепей и дальней разводки платы делает сборку многослойной печатной платы подходящей для такого типа сложной аудиоэлектроники. Устройства SMT образуют основную схему обработки и управления, а более крупные сквозные разъемы и электролитические конденсаторы обеспечивают механические и электрические соединения для внешнего оборудования. На задней стороне в основном расположены разводка, переходные отверстия и паяные соединения со сквозными отверстиями, а также поддерживается соединение между различными функциональными секциями платы.

При производстве многослойных печатных плат производство может включать изготовление печатных плат, поиск компонентов, сборку SMT, пайку оплавлением, сборку THT, проверку, программирование и функциональное тестирование. Повторяющиеся секции аудиоканала требуют последовательного размещения и пайки компонентов, а разъемы большего размера требуют стабильного положения во время сборки. Тестирование может соответствовать требованиям заказчика для проверки шин питания, соединений каналов, интерфейсов связи, функций управления и необходимых путей аудиосигнала, прежде чем плата войдет в окончательную интеграцию оборудования.

PCBA может соответствовать требованиям заказчика к дизайну различных профессиональных продуктов для обработки звука и сигналов. Количество каналов, размеры печатной платы, расположение разъемов, платформа управления, конфигурация сигнального интерфейса, силовые секции, периферийные соединения и функции встроенного ПО могут соответствовать целевому приложению. Услуги OEM и ODM охватывают аудиоэлектронику по индивидуальному заказу: от изготовления печатных плат и поиска компонентов до полной сборки печатных плат и функциональных испытаний, при этом на протяжении всего производства выполняются процессы, не содержащие свинца и галогенов.
