Беспроводное реле управления питанием PCBA

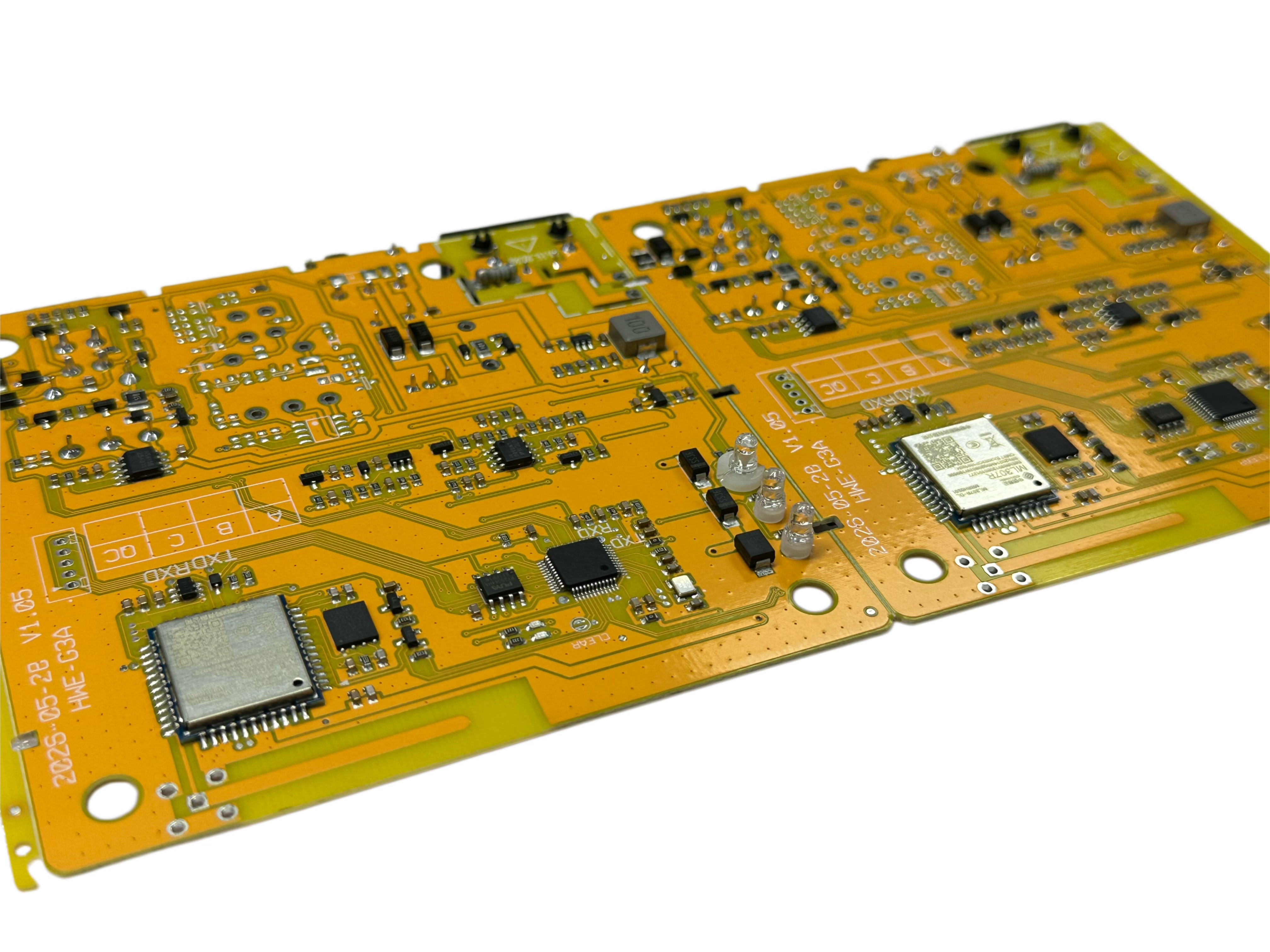

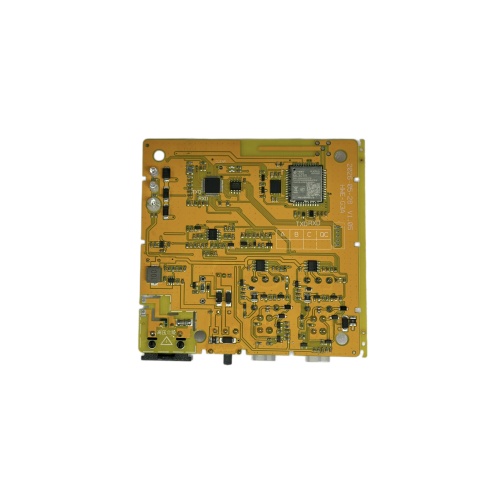

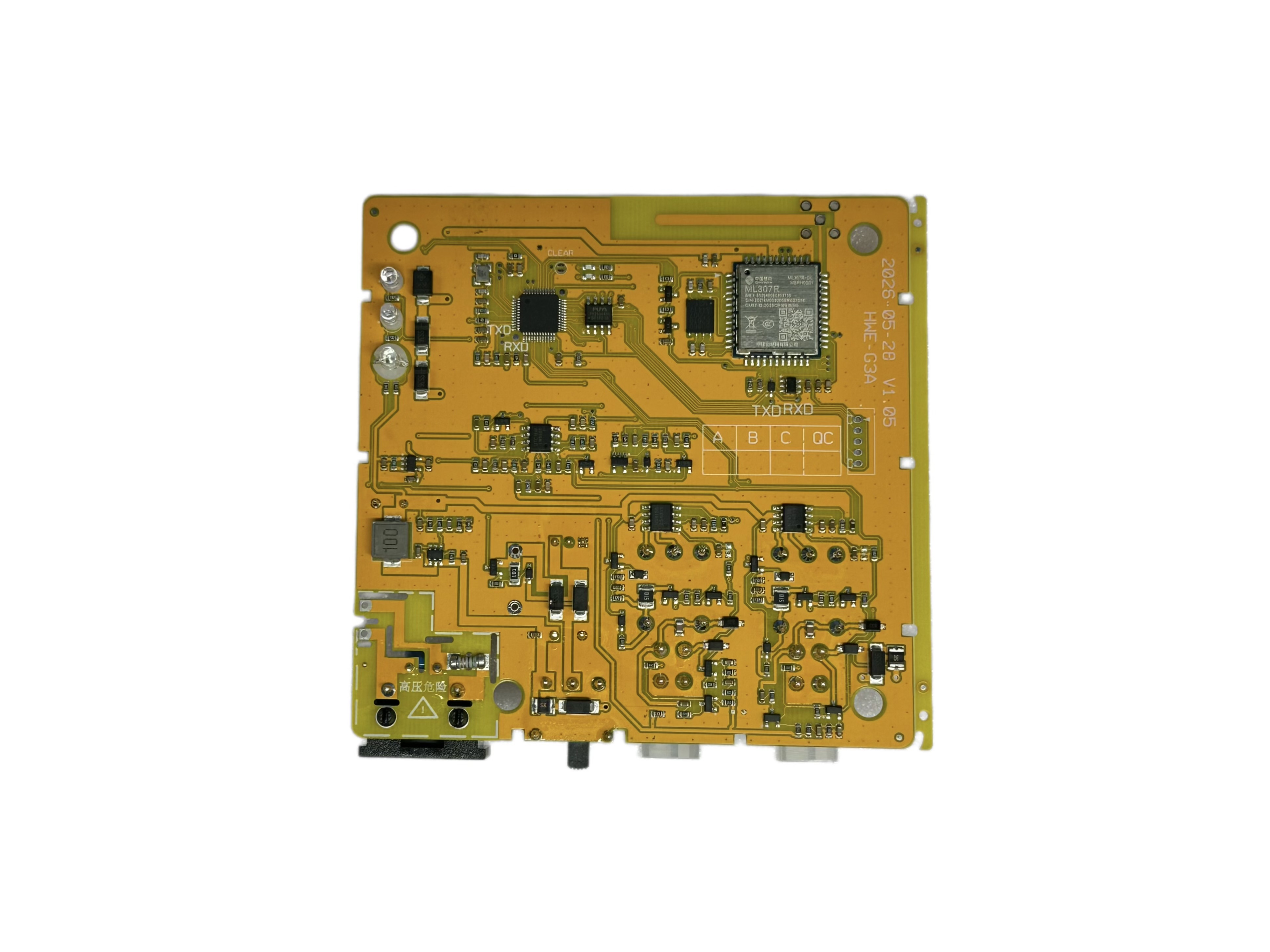

В печатной плате используется подложка FR-4 с желтой паяльной маской. Плата содержит компоненты с обеих сторон и объединяет компактные схемы SMD с более крупными устройствами со сквозными отверстиями. Видимая секция управления содержит главный микроконтроллер, модуль беспроводной связи, микросхемы драйвера, компоненты регулирования напряжения, резисторы, конденсаторы и светодиодные индикаторы. Маркировки TXD и RXD обозначают точки последовательной связи для передачи сигнала и отладки.

Беспроводное соединение встроено непосредственно в архитектуру управления. Модуль связи работает с MCU для приема или передачи данных устройства в соответствии с конструкцией встроенного программного обеспечения заказчика. Эта структура может поддерживать удаленное управление оборудованием, связь о рабочем состоянии, передачу команд управления и другие функции подключенного устройства. Точный протокол беспроводной связи и функции программного обеспечения зависят от выбранного модуля и спецификации заказчика.

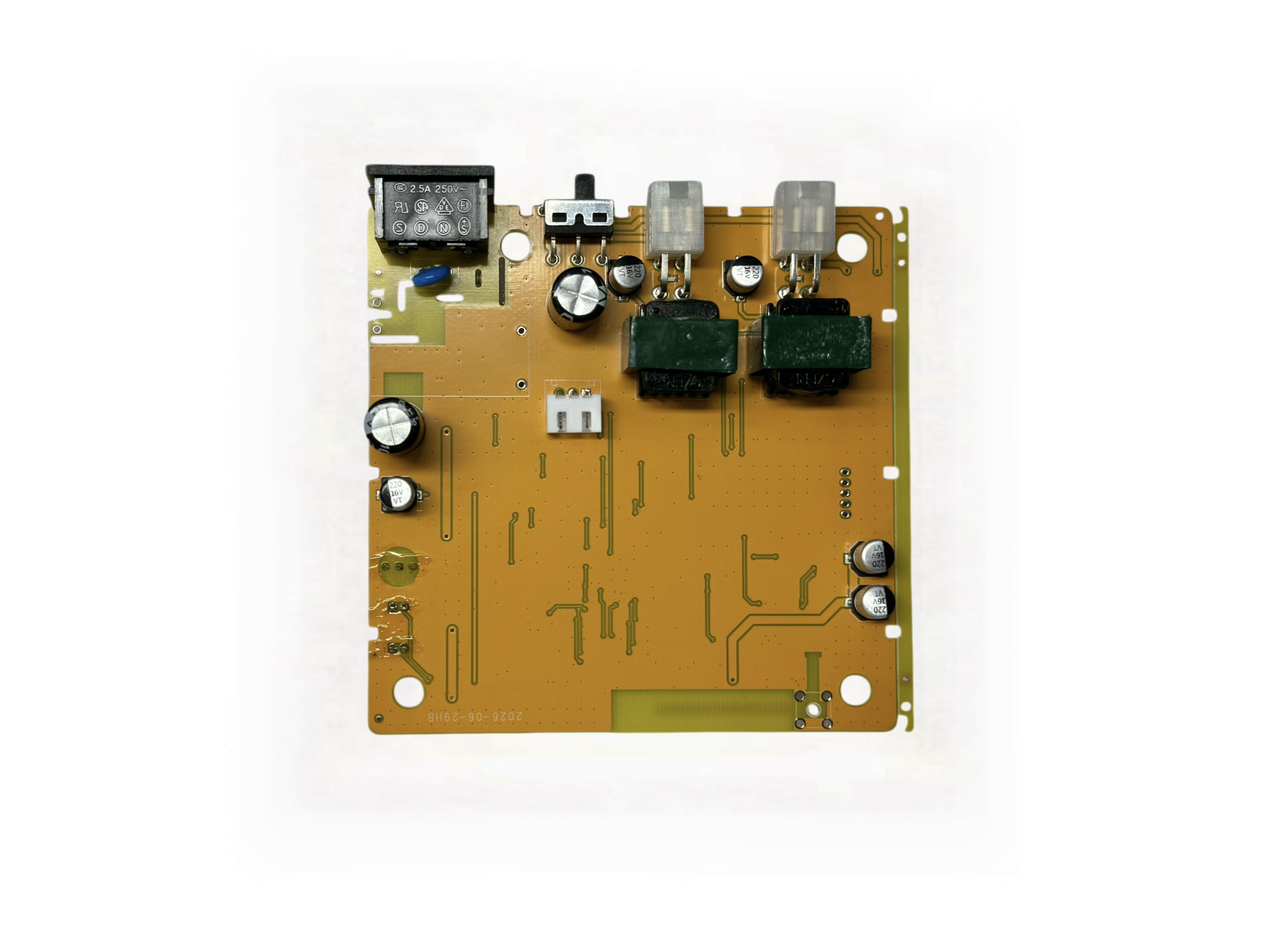

Силовая часть содержит реле, электролитические конденсаторы, коммутационные компоненты, схемы преобразования мощности и входной интерфейс переменного тока. Рядом с секцией переменного тока напечатано предупреждение о высоком напряжении, обозначающее зону питания. Реле переключают подключенные нагрузки, а секция низковольтного управления управляет сигналами связи и управления. На плате также имеются внешние разъемы и механический ползунковый переключатель для подключения к другим частям оборудования.

С точки зрения производства, продукт сочетает в себе плотную схему поверхностного монтажа со сквозными силовыми компонентами. Таким образом, его можно изготовить посредством сборки SMT с последующей вставкой через отверстие и пайкой. Для проектов сборки многослойных печатных плат изготовление печатных плат может поддерживать внутреннюю маршрутизацию для цепей связи, управления и питания. При производстве многослойных печатных плат также можно использовать различную плотность схем и расположение интерфейсов в зависимости от дизайна заказчика.

Размеры печатной платы, беспроводные модули, характеристики реле, расположение интерфейсов, функции встроенного ПО и электрические параметры могут соответствовать спецификациям заказчика. Производственные услуги охватывают изготовление печатных плат, поиск компонентов, сборку SMT, сборку сквозных отверстий, программирование, проверку и функциональное тестирование. В производстве используются бессвинцовые и безгалогенные процессы.
