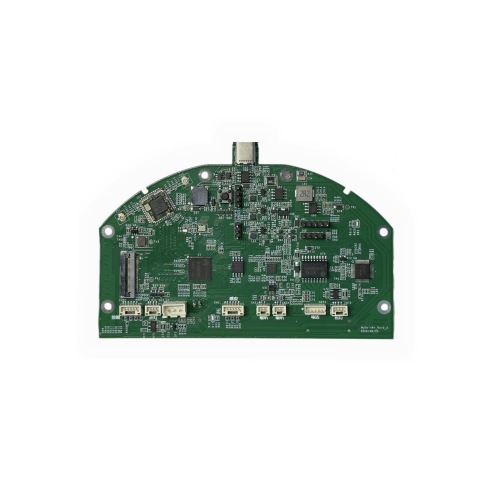

PCBA главного управления роботом-пылесосом

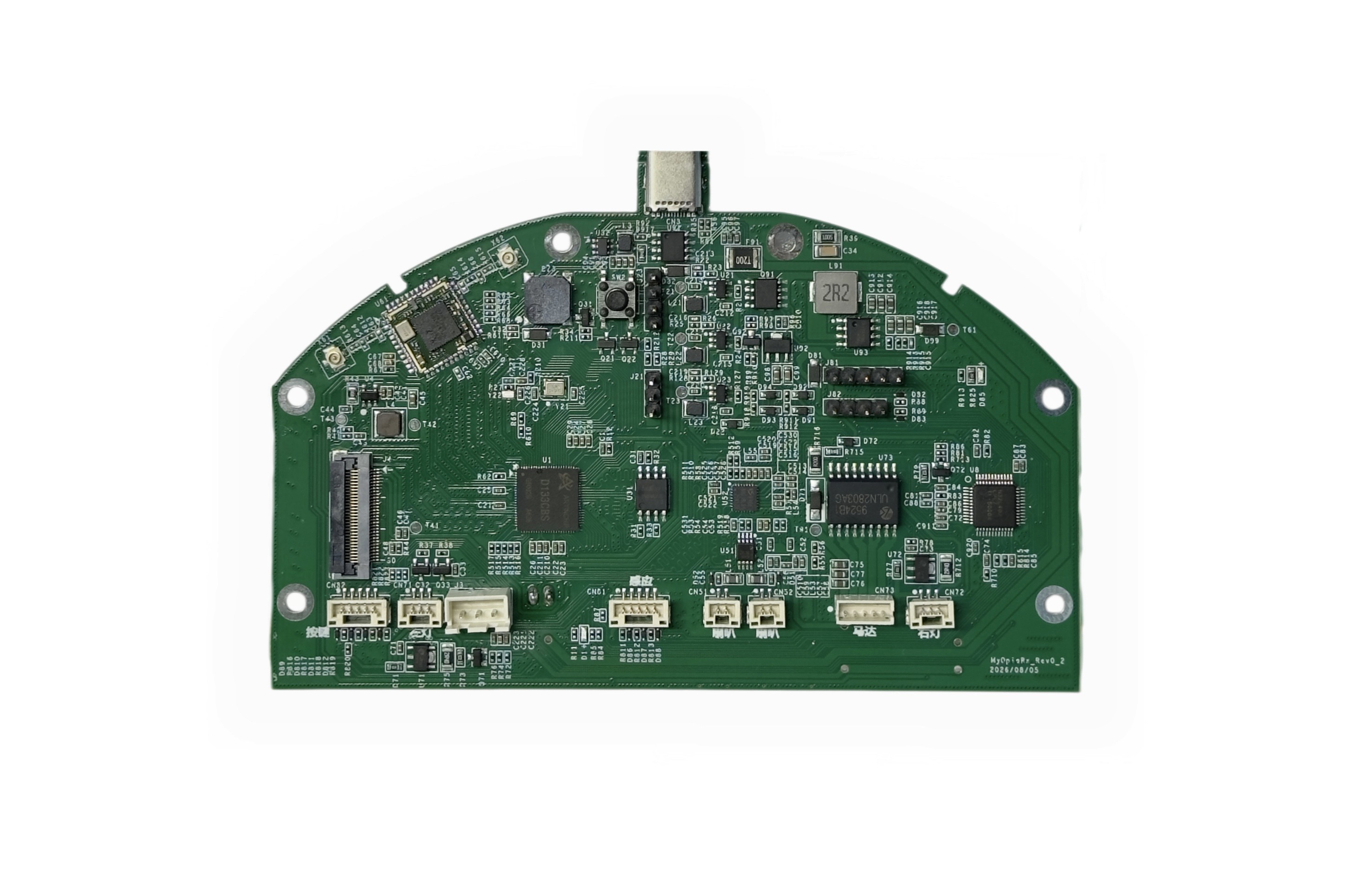

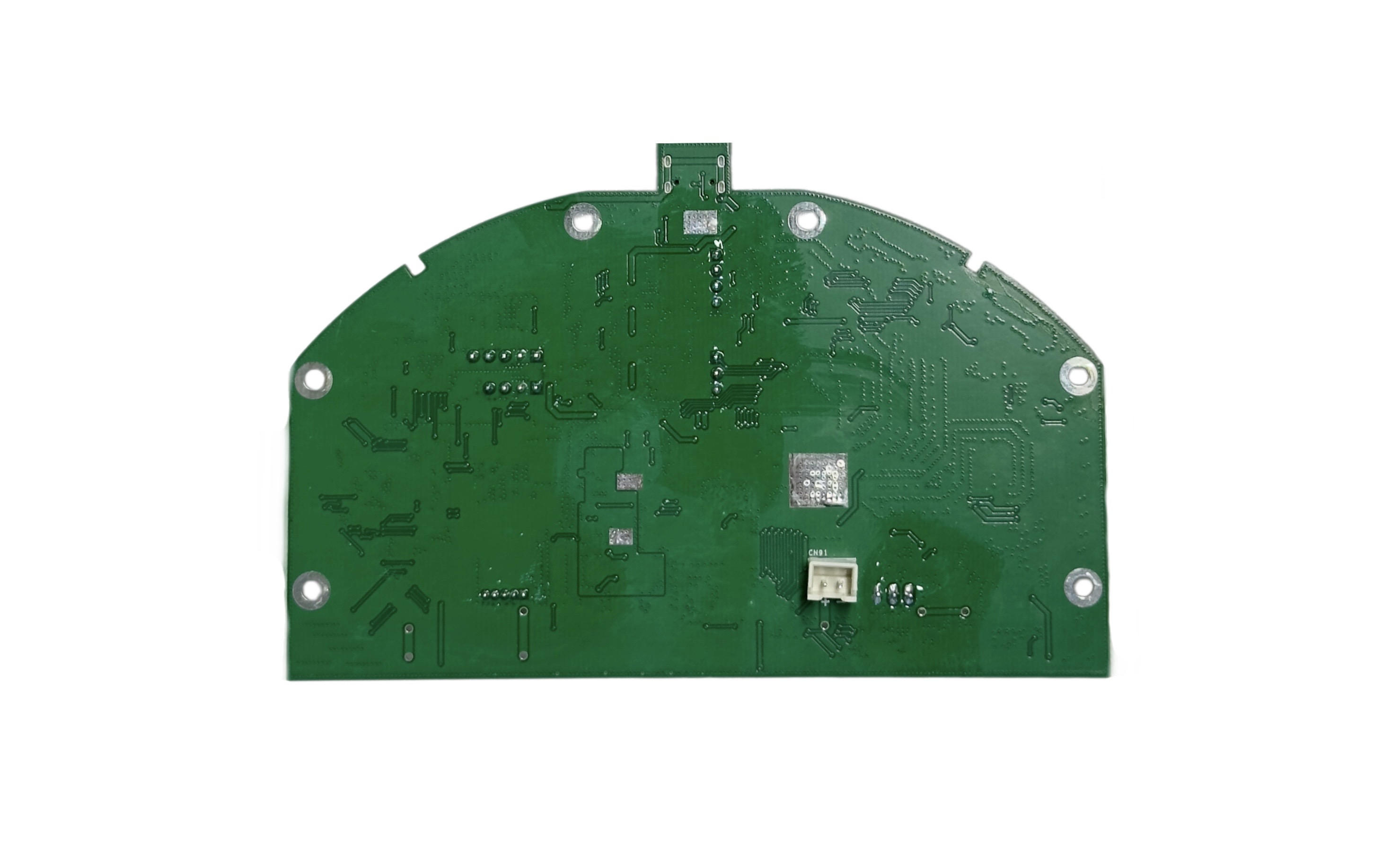

Плата основного управления роботом-пылесосом представляет собой центральную электронную панель управления роботами-пылесосами и другим автоматическим оборудованием для уборки полов. Плата имеет компактную веерообразную конструкцию, которая соответствует внутреннему пространству установки устройства. Его многослойная печатная плата обеспечивает обработку, беспроводную связь, управление питанием, подключение датчиков, управление двигателем и периферийные интерфейсы на ограниченной площади печатной платы.

Главный контроллер высокой плотности и несколько вспомогательных микросхем расположены на стороне компонентов платы. Модуль беспроводной связи поддерживает функции подключения, а различные группы разъемов обеспечивают интерфейсы для двигателей, датчиков, световых индикаторов, кнопок, динамиков и других периферийных устройств. Интерфейс Type-C, разъем FPC, интерфейс программирования и несколько разъемов «провод-плата» также расположены на печатной плате. Эти соединения позволяют основной плате собирать внешние сигналы и координировать различные рабочие функции робота-пылесоса.

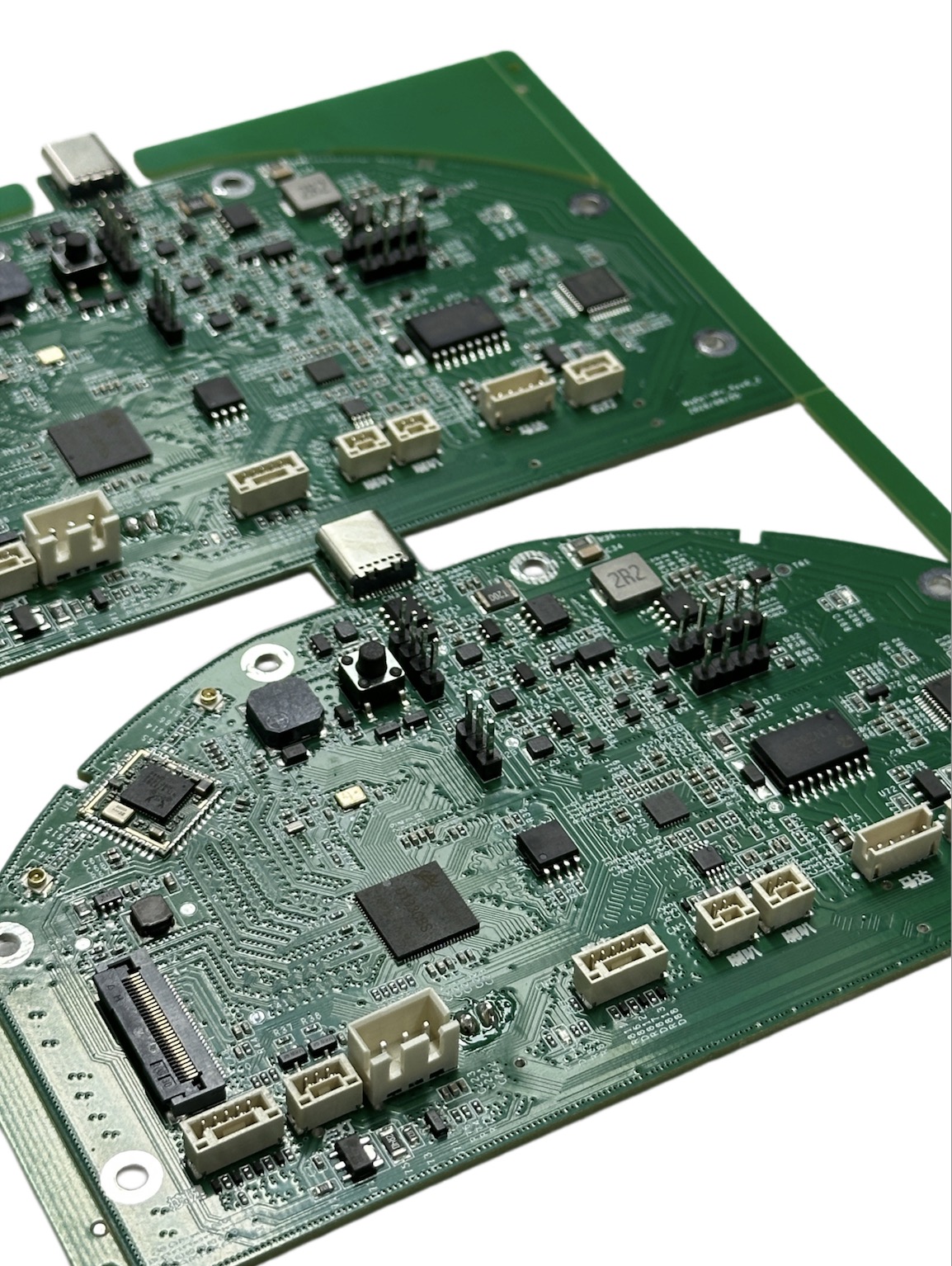

Плата объединяет плотные компоненты SMT с несколькими компонентами со сквозными отверстиями и разъемами. Микросхемы с мелким шагом, устройства управления питанием, резисторы, конденсаторы и схемы связи требуют контролируемого размещения и пайки SMT. В то же время разъемы и механические интерфейсы требуют стабильного положения во время сборки. Эта комбинация позволяет сборке многослойной печатной платы соответствовать требованиям плотной разводки и смешанного интерфейса компактной электроники для домашних роботов.

Компоновка печатной платы распределяет сигналы управления, связи, питания и периферийных устройств по всей плате и поддерживает соединения между главным процессором и несколькими внешними устройствами. Для этого типа производства многослойных печатных плат производственный контроль охватывает изготовление печатных плат, поиск компонентов, сборку SMT, сборку сквозных отверстий, проверку паяных соединений, программирование и функциональное тестирование. Осмотр и тестирование также могут быть сосредоточены на устройствах с малым шагом, выравнивании разъемов, силовых частях, цепях связи и периферийных интерфейсах.

Эта печатная плата соответствует механической конструкции и электронным требованиям различных роботизированных чистящих средств. Размеры печатной платы, контур платы, монтажные отверстия, положения разъемов, интерфейсы связи, соединения двигателя и датчиков, выбор компонентов и функции, связанные с прошивкой, могут соответствовать спецификациям заказчика. Услуги по производству OEM и ODM доступны для индивидуальных плат управления вакуумом роботов, а производственный процесс соответствует требованиям по содержанию свинца и галогенов.
