Изолированная плата интерфейса ввода-вывода PCBA

Изолированная плата интерфейса ввода-вывода PCBA предназначена для передачи сигналов, изоляции, преобразования интерфейса и периферийного соединения между основным контроллером и внешними устройствами. Плата имеет несколько входных и выходных разъемов на компактной печатной плате FR-4. Он обеспечивает практичный аппаратный интерфейс для промышленного оборудования, систем контроля доступа, устройств автоматизации и других электронных систем, которым требуется надежная передача сигналов ввода-вывода.

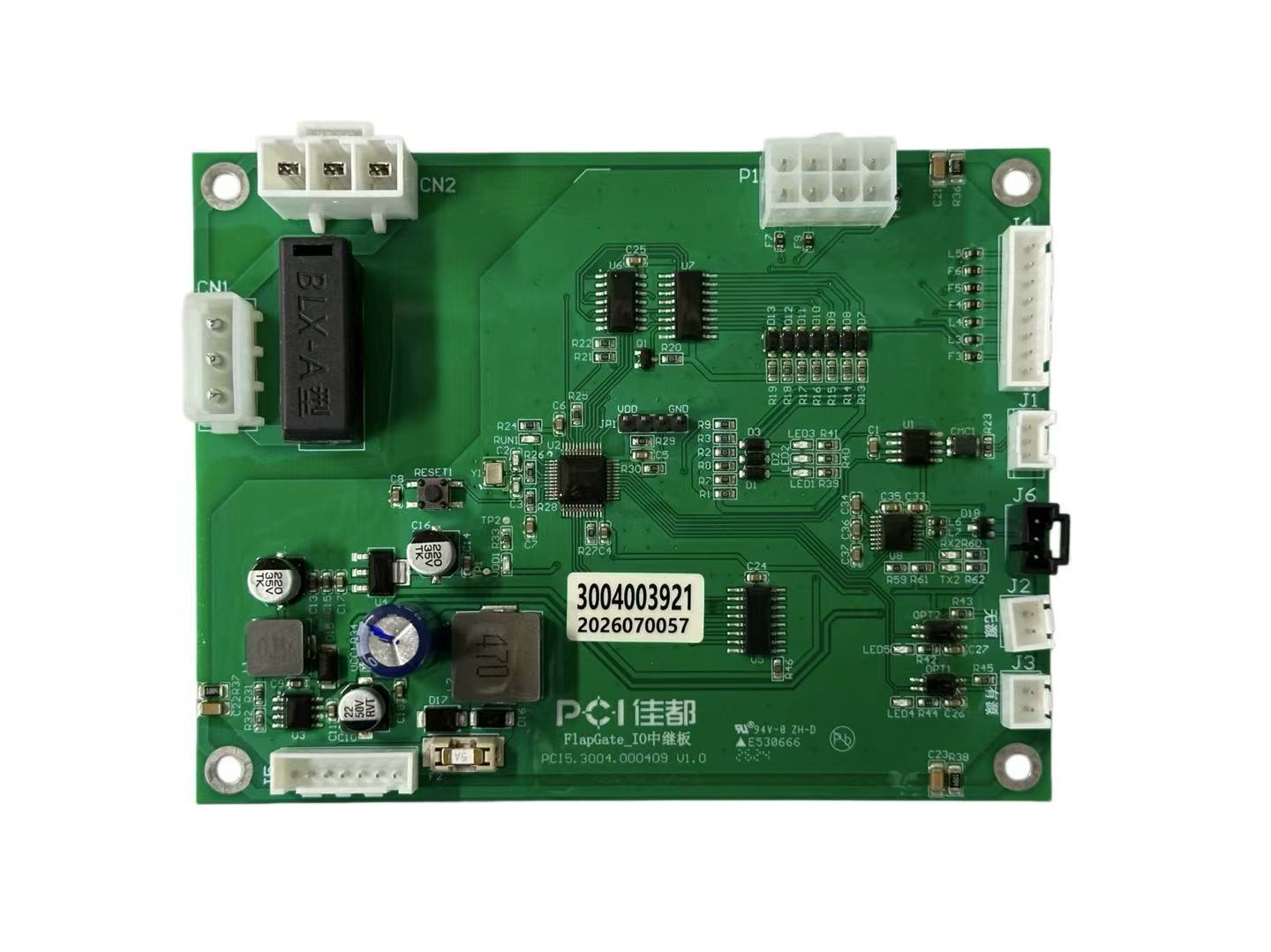

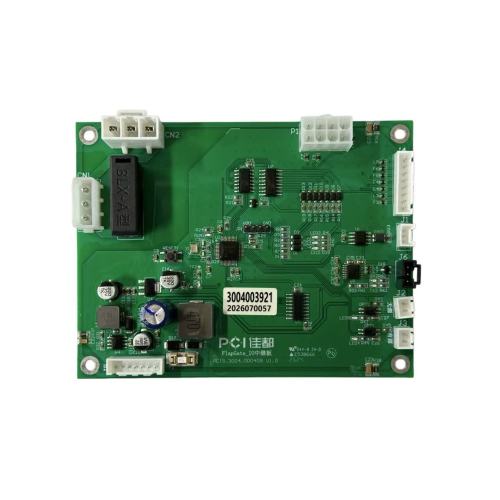

На плате находится микроконтроллер, схемы изоляции и формирования сигналов, компоненты управления питанием, светодиоды состояния, конденсаторы, резисторы и несколько разъемов «провод-плата». Различные функциональные секции поддерживают сбор, обработку, изоляцию и пересылку сигналов между основной системой управления и подключенными периферийными устройствами. Такая компоновка позволяет интерфейсной плате ввода-вывода выступать в качестве промежуточного уровня связи и защищать чувствительную схему управления от внешних помех сигнала.

Для индивидуальных интерфейсных приложений служба проектирования печатных плат требует скоординированного размещения секций питания, управления, изоляции и разъемов. Пути прохождения сигналов и распределение мощности настраиваются в соответствии с требуемой конфигурацией ввода-вывода, электрическими характеристиками, размерами платы, положениями разъемов и ограничениями механической установки. Сервис предоставляет как односторонние, так и двусторонние решения по проектированию печатных плат для различных приложений управления и интерфейса, в зависимости от сложности схемы.

Множество разъемов вокруг платы также позволяют настраивать схему подключения различных периферийных устройств. Тип разъема, определение контактов, количество интерфейсов, контур платы, монтажные отверстия, требования к изоляции сигнала и конфигурация компонентов соответствуют чертежам, схемам, образцам или системным требованиям заказчика. Это хорошо подходит для приложений, в которых выделенная печатная плата сигнального интерфейса находится между центральным контроллером и несколькими внешними модулями.

Производственная поддержка охватывает изготовление печатных плат, поиск компонентов, сборку SMT, установку компонентов через отверстие, пайку, проверку, программирование и функциональное тестирование в соответствии с требованиями заказчика. На протяжении всего производства применяются бессвинцовые и безгалогенные процессы.

Благодаря изоляции ввода-вывода, пересылке сигнала, преобразованию интерфейса и подключению периферийных устройств эта изолированная плата ввода-вывода обеспечивает гибкое решение для промышленных контроллеров, оборудования контроля доступа, систем автоматизации, интеллектуальных терминалов и индивидуальных электронных устройств, которым требуется прямая и стабильная связь между управляющей электроникой и внешним оборудованием.
