Основная плата камеры PCBA

PCBA основной платы камеры разработана для камер и оборудования обработки изображений, требующего сбора изображений, встроенной обработки, схем, связанных со звуком, и подключения периферийных устройств на компактной аппаратной платформе. Черная плата FR-4 объединяет процессор Allwinner V821 с компонентами памяти, хранилища, питания и интерфейса вокруг секции обработки изображений. В рамках проектирования односторонней и двусторонней печатной платы компоновка платы может быть разработана с учетом механических размеров, положения изображения, точек крепления и требований к интерфейсу целевой камеры.

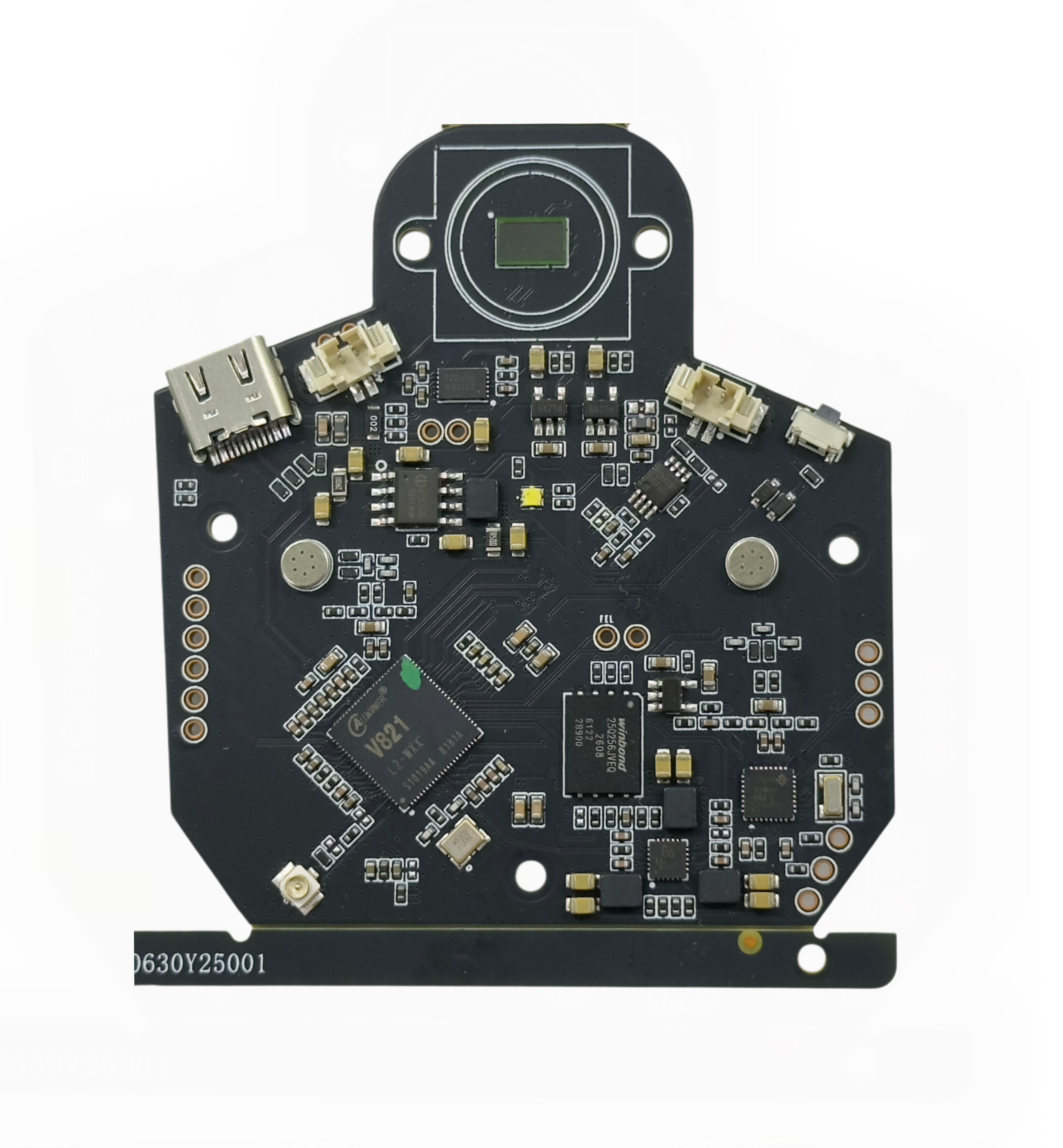

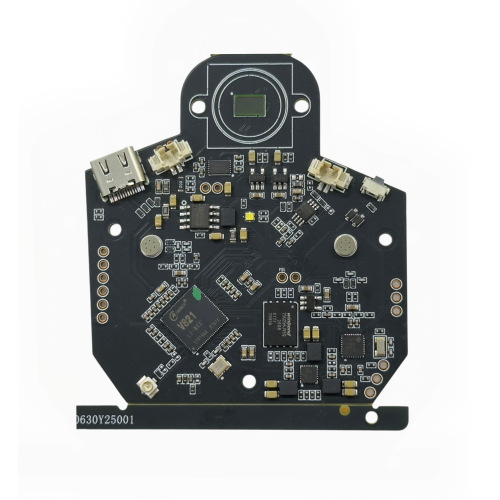

Сторона видимых компонентов включает в себя процессор V821, запоминающее устройство Winbond, секцию обработки изображений, несколько вспомогательных микросхем, генераторы и плотные пассивные компоненты для поверхностного монтажа. Разъем USB Type-C, несколько разъемов «провод-плата», коаксиальный разъем RF и внешние точки подключения обеспечивают интерфейсы для других частей системы камеры. Архитектура платы может поддерживать обработку изображений и подключение к аудио, питанию, связи и другому периферийному оборудованию, в зависимости от конечной конфигурации продукта.

Электроника камеры предъявляет особые требования к расположению компонентов, поскольку секция формирования изображения должна работать вместе с механической структурой готового устройства. Скоординированный процесс проектирования и компоновки печатной платы может учитывать положение датчика, монтажные отверстия, направление разъемов, схему процессора, силовые секции и периферийные соединения до того, как плата поступит в производство. Это особенно полезно для компактных камер, где размеры печатной платы и расположение интерфейсов тесно связаны с корпусом и оптической сборкой.

Производство и проверку можно настроить на основе функций материнской платы камеры, а не использовать только общие проверки печатной платы. Внимание можно уделить сборке SMT с мелким шагом, выравниванию разъемов, интерфейсам, связанным с отображением, поведению при включении питания, устройствам хранения и необходимым периферийным соединениям. При наличии спецификаций заказчика можно определить интерфейсные и функциональные проверки для реальной системы камер, чтобы выявить проблемы сборки или подключения перед окончательной интеграцией продукта.

Для индивидуальной электроники камеры служба проектирования печатных плат может адаптировать контур платы, положение изображения, платформу процессора, конфигурацию хранилища, расположение разъемов, периферийные интерфейсы и конструкцию монтажа в соответствии с различными требованиями к продукту. Это позволяет аппаратному обеспечению поддерживать камеры видеонаблюдения, интеллектуальные устройства мониторинга, встроенные продукты машинного зрения и другие настраиваемые системы обработки изображений, не ограничиваясь показанной здесь конфигурацией. Доступна поддержка OEM и ODM, при этом на протяжении всего производства применяются процессы, не содержащие свинца и галогенов.
