PCBA главная плата управления IoT

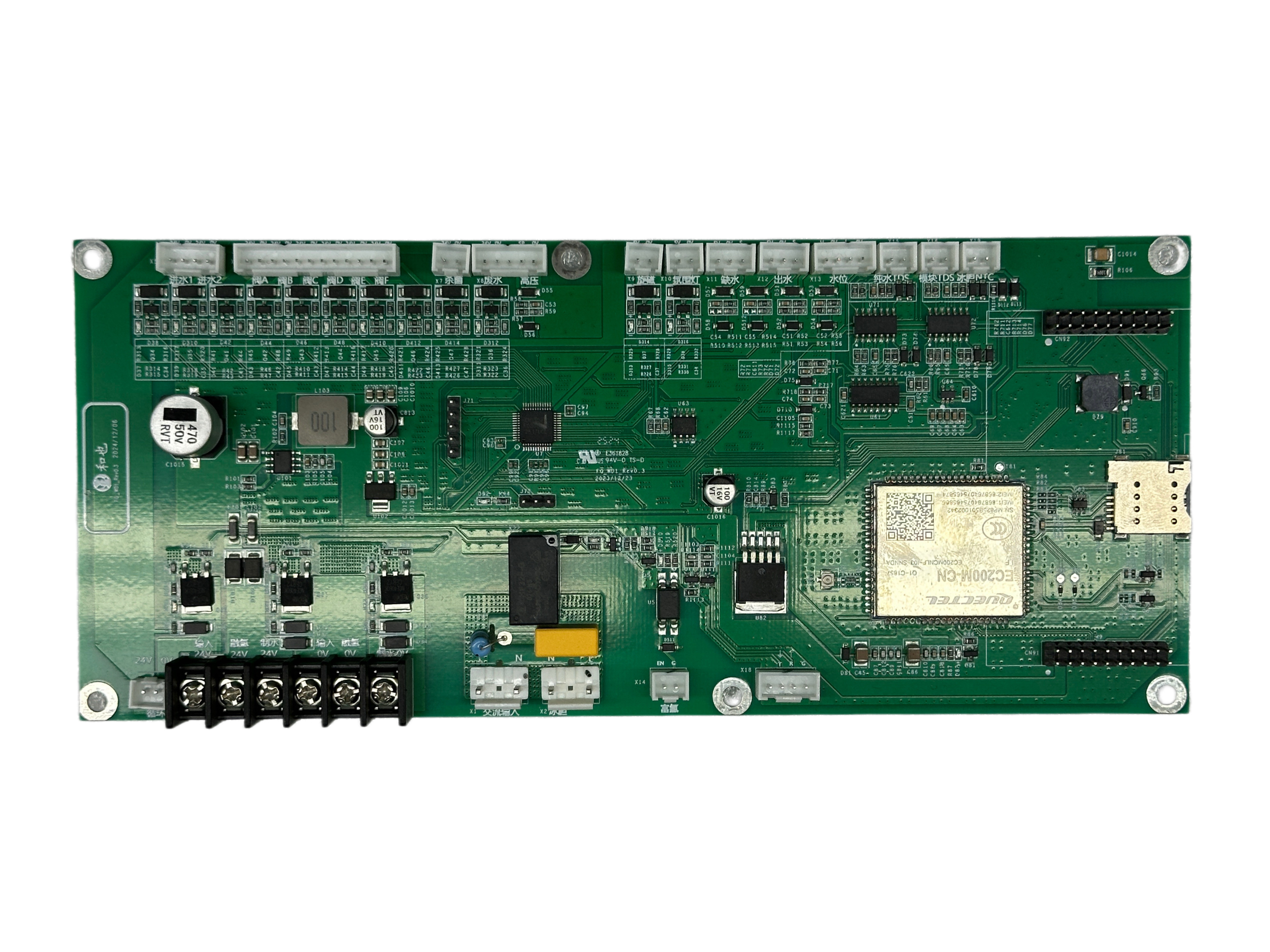

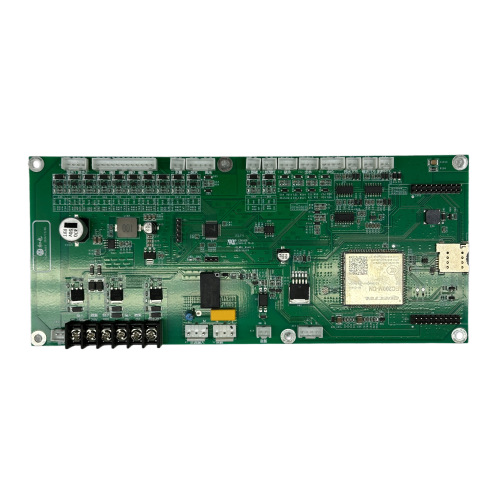

Эта главная плата управления IoT для подключенного коммерческого оборудования поддерживает мониторинг датчиков, управление нагрузкой, логическую обработку и сотовую связь на единой централизованной электронной платформе. Плата содержит несколько функциональных секций: входные цепи датчиков, схемы управления и обработки сигналов, компоненты управления нагрузкой, схемы, связанные с питанием, а также выделенную секцию связи 4G. Соединения уровня воды, нехватки воды, подачи воды и других внешних сигналов позволяют основной системе управления собирать и обрабатывать рабочие условия.

В производстве в основном используется сборка SMT, дополненная процессом сборки DIP. Модуль связи 4G и слот для SIM-карты обеспечивают сотовую связь для приложений IoT. В зависимости от окончательной конфигурации системы система управления может передавать данные об оборудовании через мобильную сеть. Несколько разъемов «провод-плата» и штыревые разъемы обеспечивают подключение датчиков, периферийных устройств и других функциональных модулей, а секция клемм и управления нагрузкой поддерживает внешние электрические нагрузки. Эта архитектура объединяет сбор данных с датчиков, логику управления, переключение нагрузки и связь 4G на одной плате IoT.

Секции связи, ввода-вывода датчиков, питания и управления нагрузкой расположены на одной материнской плате, что требует тщательного размещения компонентов, разделения цепей и планирования маршрутизации. Для сложного оборудования Интернета вещей многослойная конструкция печатной платы обеспечивает большую гибкость маршрутизации, когда несколько функциональных схем должны работать вместе на ограниченной площади платы. Наши возможности проектирования высокоскоростных печатных плат также поддерживают встраиваемые и коммуникационные проекты, в которых маршрутизация интерфейсов, пути прохождения сигналов, распределение питания и интеграция на уровне платы должны рассматриваться вместе. Окончательная структура слоев печатной платы и электрические характеристики зависят от конструкции схемы и требований проекта.

Плата сочетает возможности подключения 4G с несколькими интерфейсами датчиков и управления, что делает ее практичной аппаратной платформой для подключенного оборудования, которому требуется удаленная передача данных и централизованное управление. Конфигурация датчиков, расположение входов/выходов, интеграция модулей связи, расположение разъемов и схемы управления нагрузкой могут быть адаптированы к различным архитектурам оборудования. Плата управления 4G поддерживает индивидуальные приложения управления Интернетом вещей без привязки конструкции к фиксированной конфигурации интерфейса.
